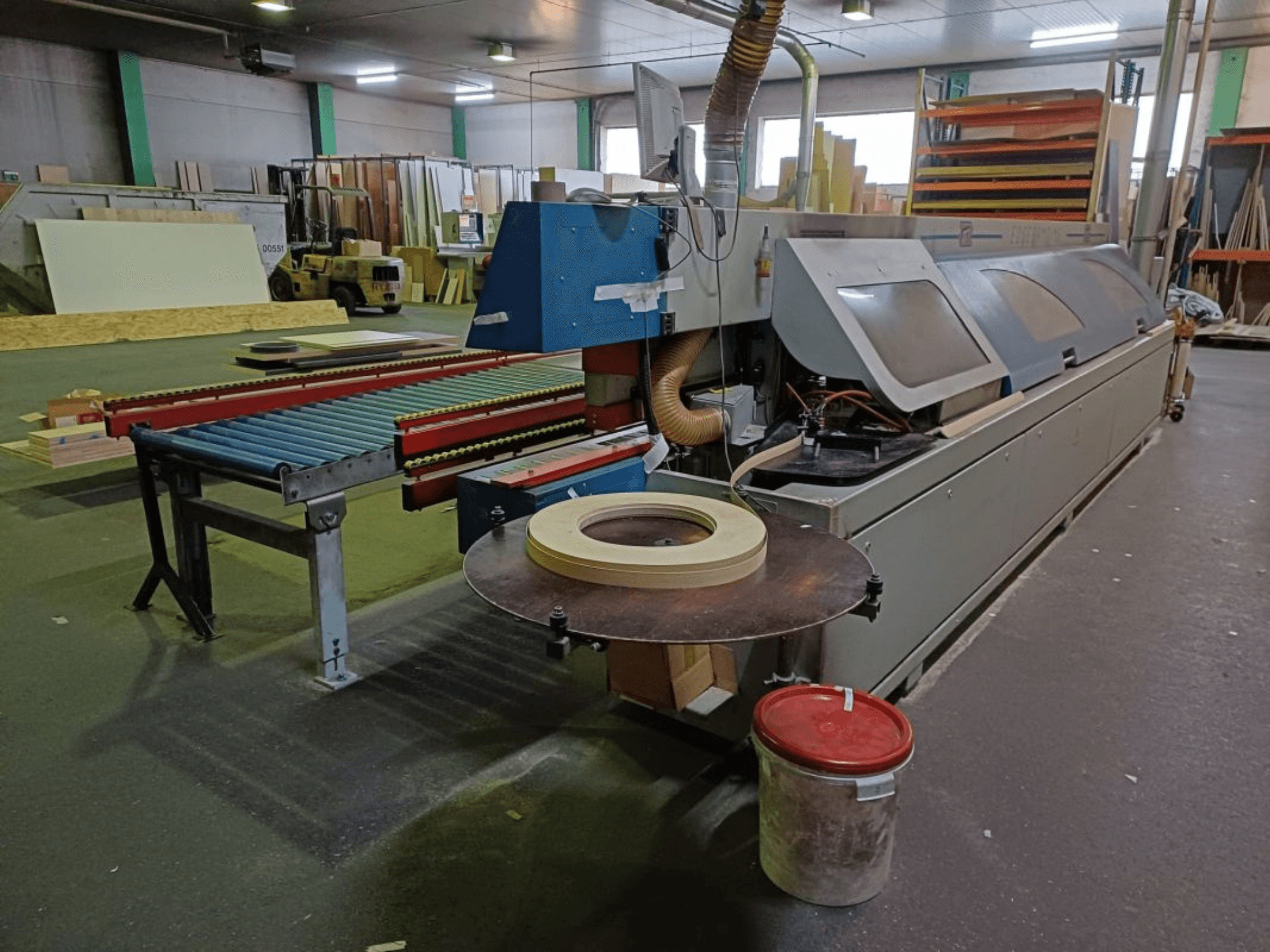

OTT - TWISTERAT-EDG-OTT-2005-00001

• Nanošenje ljepila: Postupak vrućeg/hladnog taljenja ljepila; valjak za nanošenje sa sinkronom i suprotnom rotacijom

• Debljina ruba: 0,3–10 mm

• Debljina obratka: 8–60 mm

• Širina obratka: minimalno 70 mm

• Duljina obratka: minimalno 150 mm

• Radni tlak: 6 bara

• Snaga napajanja: 3,0 kW

• Brzina pomicanja: 14–20 m/min

• Električni priključak: 3x 400 V, 50 Hz

• Zahtjev za usisavanje: 1x Ø180 mm pri 20 m/s = 35 m³/min

• Brzina zraka (minimalna): 20 m/s

• Potrošnja komprimiranog zraka: cca. 300 l/min

Procesne jedinice / oprema na stroju:

• Pridruživanje:

  • 2 x 2,2 kW, n=14.600, 250 Hz; dva radna vretena kontrolirana primjenom

• Jedinica za kombinirano lijepljenje taljenjem:

  • Gornji, izmjenjivi spremnik za EVA, PUR ljepilo za vruće taljenje ili granule za čišćenje; volumen spremnika 2,5 l

• AKM (automatski spremnik s rubom):

  • Automatski spremnik rubova s optičkim nadzorom rubova trake fiksnih duljina

• Ograničenje:

  • 2 x 0,8 kW, n=12.000, 200 Hz; automatsko zakretanje 0°/5°; 2 HM lista pile Ø140 x 3,2 x 16, z=34

• Glodanje u ravnini s površinom:

  • 2 x 0,7 kW, n=12 000, 200 Hz; jednostrano sondiranje; 2 indeksne glave noževa s vrhom od tvrdog metala HF70, Ø70 x 20 x 16, z=4

• Fino glodanje (kut zakošenja 15°/30°/45°):

  • 2 x 0,3 kW, n=12.000, 200 Hz; dvostrano sondiranje; 2 glave rezača s izmjenjivim pločicama od tvrdog metala HF70, Ø70 x 20 x 16, z=4

• AWSR (radijus R2–R5):

  • 2 seta za brzu izmjenu za fino glodalo, 2 x 0,3 kW; 2 glave glodala s izmjenjivim pločicama od tvrdog metala AR73 x 16 x 16, z=3, R2–R5

• AKF (kopirno glodanje):

  • Automatizirano kopirno glodanje s dva odvojena radna vretena za čeone površine i uzdužne radijuse; 2 x 0,37 kW, 12 000 o/min; alati R1–R3

• Oštrica strugalice:

  • 2 x strugala od karbida, automatsko dodavanje

• Površinski strugač:

  • 2 x strugala od karbida, s uređajem za fino podešavanje

• PU set:

  • 5-smjerni raspršivač (2 x sredstvo za odvajanje, 1 x mazivo, 2 x sredstvo za čišćenje), uređaj za fino poliranje s platnenim diskom

• Čišćenje rubova:

  • 2 x 0,2 kW, n=2800, 50 Hz, oscilirajuće četke
