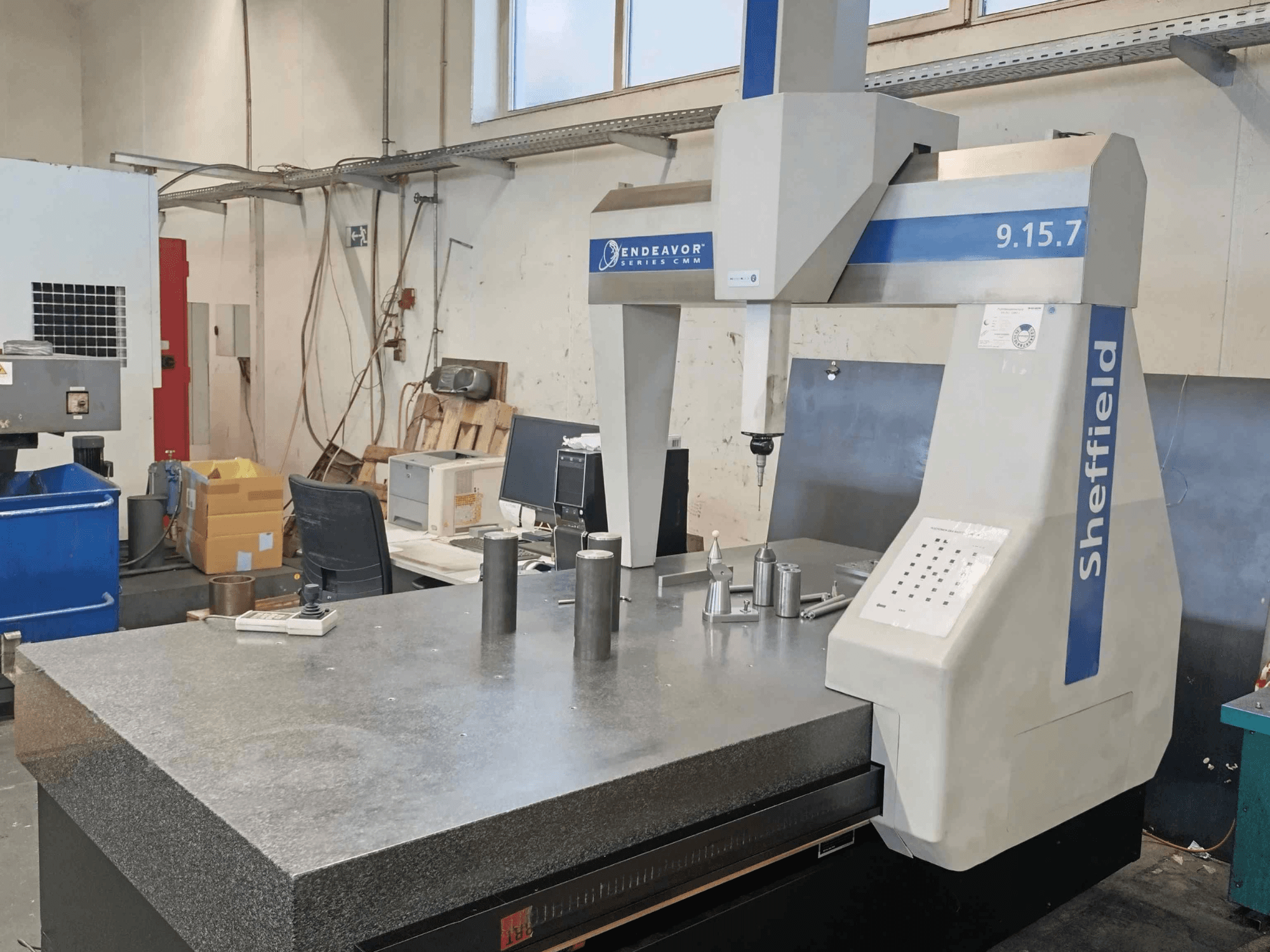

Koordinatni mjerni stroj Sheffield Endeavour 9.15.7 u radionici, s granitnim stolom i metalnim radnim komadima.
Koordinatni mjerni stroj Sheffield Endeavour 9.15.7 u radionici, s granitnim stolom i metalnim radnim komadima.

Other - SHEFFIELD Endeavor 9.15.7DE-MEA-OTH-2003-00001

17.000 €
GINDUMACOVA cijena
(Franko tvornica)
Zatražite službenu ponudu
Razgledajte stroj
Pošaljite protuponudu

Imate li dodatnih pitanja? Kontaktirajte nas!

sales contact

Gerard Bel

+49 173 2872 031

g.bel@gindumac.com

whatsapp
Kontaktirajte na Whatsappu
Prikaži na izvornom jeziku

Ovaj 3-osni Other SHEFFIELD Endeavor 9.15.7 proizveden je 2003. godine. Ima pomak X-osi od 900 mm, pomak Y-osi od 1500 mm i pomak Z-osi od 660 mm. Stroj je opremljen granitnim stolom i linearnim motorima bez četkica na X i Y osima. Ako tražite visokokvalitetne mjerne mogućnosti, razmislite o Other SHEFFIELD Endeavor 9.15.7 CMM stroju koji imamo na prodaju. Kontaktirajte nas za više detalja.

Pregled

  • brand: Other
  • godina: 2003.
  • MODEL: SHEFFIELD Endeavor 9.15.7
  • namjena: Mjerenje
  • Lokacija: Njemačka
  • vrsta stroja: Stroj za Mjerenje Koordinata (CMM)

Tehničke informacije - Other SHEFFIELD Endeavor 9.15.7

Dimenzije

  • Težina stroja: 3050 kg
  • Nosivost stola: 1250 kg

Pokret

  • Broj osi: 3
  • Putovanje osi X: 900 mm
  • Putovanje osi Y: 1500 mm
  • Putovanje osi Z: 660 mm

Dodatne informacije

  • Oznaka CE

  • Maksimalna 3D brzina: 39 m/min

  • Maksimalno 3D ubrzanje: 1,7 m/s²

  • Napon: 240 V

  • Standard točnosti: DIN EN ISO 10360-2

  • Raspon temperature specificirane točnosti: 15°C – 25°C

  • Volumetrijska pogreška mjerenja duljine (MPEE): 2,8 + L/263 µm

  • Volumetrijska pogreška sondiranja (MPEP): 3,0 µm

  • Maksimalni satni temperaturni gradijent: 2°C/h

  • Maksimalni dnevni temperaturni gradijent: 5°C/24h

  • Maksimalni prostorni temperaturni gradijent: 1°C/m

  • Dopuštena varijacija temperature okoline: ±5°C

  • Granitni stol

  • Navojni umetci: ISO M8 x 1,25

  • Zračne ležajne osi

  • Linearni motori bez četkica na X i Y osi

  • Renishaw linearne skale visoke rezolucije

  • Kompenzacija geometrijske pogreške

  • Automatska volumetrijska temperaturna kompenzacija

  • Glava sonde: Renishaw PH10MQ

  • Težina glave sonde: 645 g

  • Raspon indeksiranja osi A: od 0° do 105° u koracima od 7,5°

  • Raspon indeksiranja B-osi: ±180° u koracima od 7,5°

  • Ponovljivost pozicioniranja: 1 µm

  • Maksimalna duljina produžetka: 300 mm

  • Montaža glave sonde: Navoj M10

  • Navoj za spajanje sonde: Navoj M8

  • Sustav sonde: Renishaw TP20

  • Promjer referentne sfere: 19 mm

  • Paralelni port

Prodaja BEZ softverske licence

*Može postojati razlike između prikazanih podataka i stvarnih vrijednosti, to bi trebao potvrditi prodajni predstavnik.
