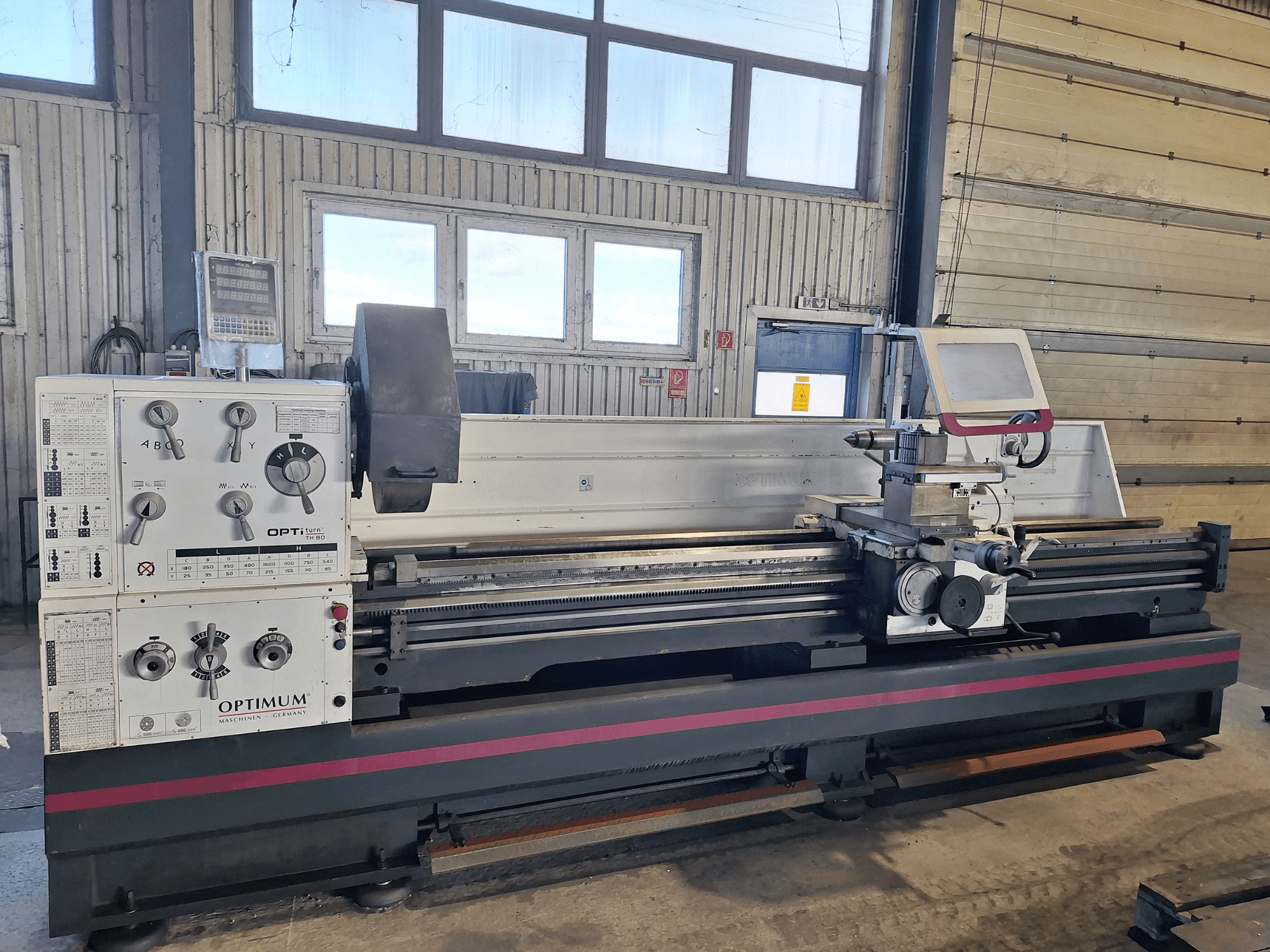

Optimum - OptiTurn TH 8030DHU-TUR-OPT-2022-00001

• Tip i isticanja

  • Tokarilica s vodećim i vučnim vretenom, visoka fleksibilnost, preciznost i isplativost

  • S pripremljenim digitalnim indikatorom položaja (vidi Dodatna oprema) i brzoizmjenjivim čeličnim držačem (vidi Dodatna oprema)

• Informacije o dostavi

  • Dimenzije pakiranja: Duljina 4770 mm, Širina 1150 mm, Visina 1840 mm

  • Težine: Bruto 4480 kg, Neto 3870 kg

• Tehnički podaci

  • Nosivost 1,4 t/m

  • Radna područja:

    • Maks. visina 400 mm

    • Promjer zamaha iznad strojnog kreveta 800 mm

    • Promjer zamaha iznad klizača za blanjanje 570 mm

    • Širina korita 400 m

    • Maks. širina 3050 mm

    • Promjer zamaha u mostu kreveta 1035 mm

    • Duljina okretanja u mostu kreveta 250 mm

  • Raspon brzine:

    • Broj brzina 16

  • Brzina brzog kretanja:

    • Brzina brzog kretanja 3800 mm/min

    • Objašnjenja o brzom kretanju maks. 5 min (30 min pauze)

  • Električni podaci:

    • Izlazna snaga pogonskog motora 11 kW

    • Napon napajanja 400 V

    • Mrežna frekvencija 50 Hz

    • Električni priključci: Ukupna nazivna vrijednost 12 kW

  • Sustav hlađenja i podmazivanja:

    • Izlaz pumpe za rashladnu tekućinu 150 W

  • Vreteno:

    • Stezna glava vretena Camlock DIN ISO 702-2 br. 8

    • Promjer otvora vretena/prolaza šipke 105 mm

    • Konus vretena Ø113 (konus 1:20) mm

    • Maks. visina stezne glave držača alata 32 mm

  • Kontravršilica:

    • Stezna glava kontralista MK 5

    • Hod pinole kontravršilice 235 mm

    • Promjer pinole kontravršilice 90 m

  • Parcele:

    • Metrički korak 0,45 – 120 mm/okr (54 koraka)

    • Imperijalni ton 80 – 7/16 Gg/1" (60 tonova)

    • Dijametralni korak 7/8 – 160 (42 koraka)

    • Modularni korak navoja 0,25 – 60 mm/okr (46 koraka)

  • Putovati:

    • Pomak gornjeg klizača 230 mm

    • Sedlo putne kočije 2900 mm

    • Poprečni klizač za kretanje 368 mm

  • Feed:

    • Raspon uzdužnog pomaka 0,044 – 1,48 mm/okr (25 pomaka)

    • Raspon ravnog pomaka 0,022 – 0,74 mm/okr (25 pomaka)

• Značajke dizajna i sigurnost

  • Kaljena i brušena vodilica Z-osi

  • Prihvat vretena Camlock DIN ISO 702-2 br. 8

  • Precizno izrađene sanjke; sve vodilice podesive klinastim trakama

  • Raspon podešavanja gornjeg klizača ± 90°

  • Zajamčena koncentričnost vrha vretena bolja od 0,015 mm

  • Valovi, kotači i glavno vreteno rade u uljnoj kupki

  • Zupčanici glatki, kaljeni i brušeni s 2 podesiva precizna konusna valjkasta ležaja

  • Jasna ručica za odabir brzine pomaka

  • Zatvoreni dizajn brzopomičnog pogona za pomicanje

  • Zupčanici i osovine kaljeni i brušeni u uljnoj kupki u preciznim ležajevima

  • Ručni kotači odvojeni i ispitani prema EN 23125

  • Dvokanalni prekidač desno-lijevo testiran prema EN 23125

  • Prekidač s izračunom životnog ciklusa, testiran prema EN ISO 13849

  • Desna/lijeva rotacija na nosaču kreveta putem preklopnog vretena koje se može prebacivati

  • Centralno podmazivanje u klizaču kreveta

  • Uređaj za hlađenje s odvojenim spremnikom rashladne tekućine s pokazivačem razine i odvajačem ulja; jednostavno i potpuno pražnjenje i čišćenje prema DIN-u

  • Vodeće vreteno

  • Prekidač za puhanje u nuždi, zaštitna sklopka motora, glavna sklopka koja se može zaključati

  • Uređaj za zaustavljanje u nuždi s nožnom komandom

  • Sigurnosni ručni kotači s funkcijom otpuštanja u X-osi

  • Ručni kotači s podesivom finom skalom 0,04 / 0,02 mm

  • Kontravršilica za tokarenje konusa, podesiva ± 10 mm

  • Pinola i ručni kotač kontravršilice s podesivim finim skaliranjem

  • Pogonska ručica za promjenu položaja

  • Pinola kontravršilice s dva podesiva omjera okretaja od 1/4 ili 1/1 okreta

  • Brzi pomak: tipka i ručica za odabir za aktiviranje brzog pomaka u vodoravnom i uzdužnom smjeru; ne isključuje cijeli stroj prilikom uvlačenja u granični prekidač

  • Sigurnosni granični prekidač s kontaktima za pozitivno otvaranje

  • Električna kočnica motora s brzim zaustavljanjem u nuždi; brzo zaustavljanje bez kotačića u normalnom radu

  • Elektrika sa Siemensovim komponentama

  • Energetski lanac za nježno vođenje vodova i crijeva

Dodatna oprema

• Digitalni indikator položaja DPA 21 sa staklenim skalama

• Brzoizmjenjivi čelični držač SWH 9-D

• Čelični držač 41 x 180 tip D za kvadratna dlijeta (maks. visina alata 32 mm)

• Prolaz fiksnog okvira (mirni naslon) maks. Ø 150 mm

• Prolaz pokretne ploče (stalni/prateći nasloni) maks. Ø 130 mm

• Svjetlo stroja / LED lampa stroja

• Redukcijska čahura MK 5 / MK 7

• Fiksna točka centriranja MK 5

• Fiksni središnji vrh MK 5, legirani

• Graničnik položaja s finim podešavanjem

• Promjena seta brzina

• Kvalitetno ulje priloženo

• Alati za upravljanje
