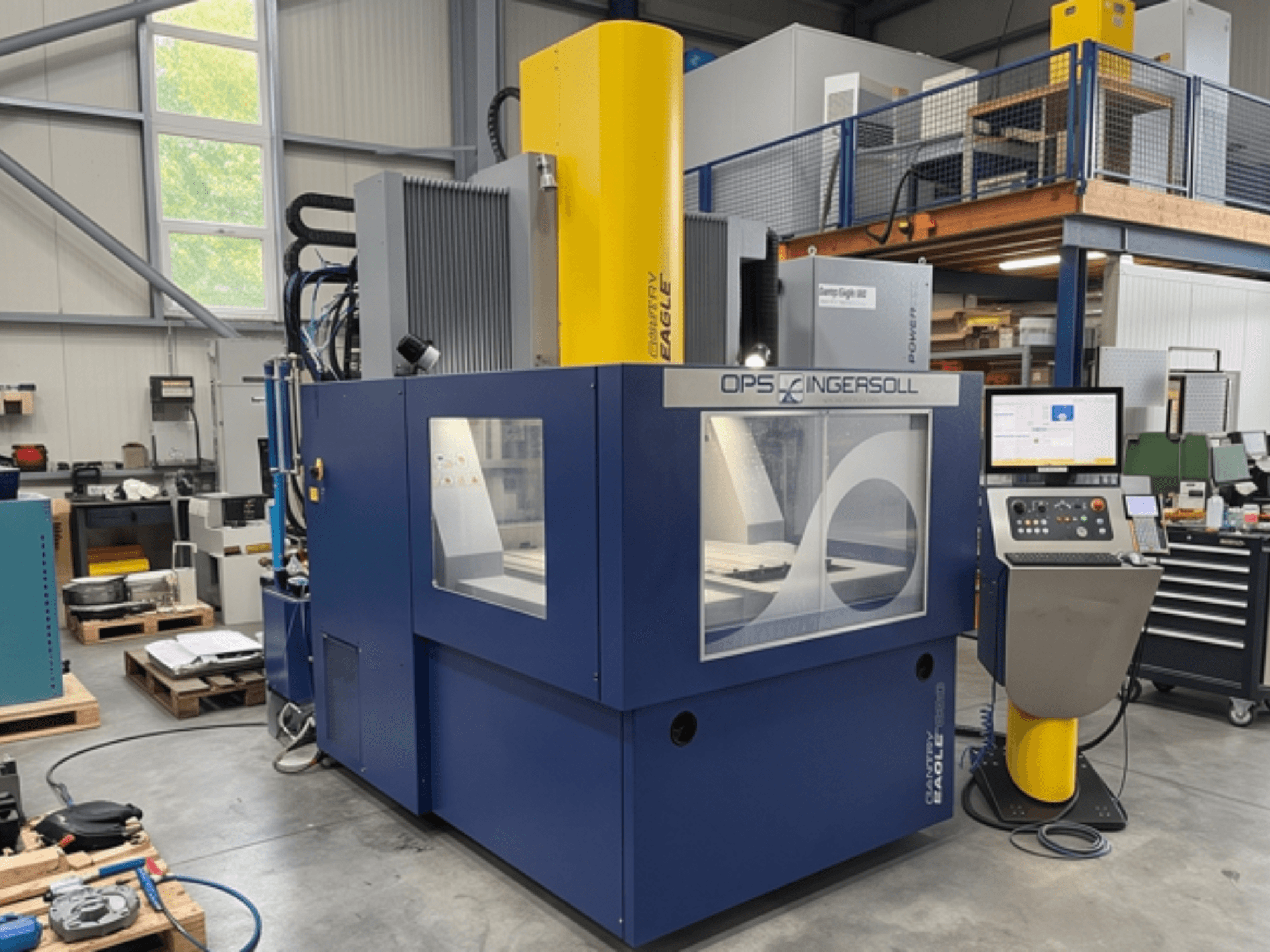

OPS INGERSOLL - Gantry Eagle 1200 PlusDE-EDM-OPS-2014-00001

- Upravljački sustav: Eagle Powertec PC/NC Steuerung 3060 (22" zaslon osjetljiv na dodir, programiranje Multiprog Powertec tehnologijom, brzo programiranje Powertec 2 Easy Burn, ručni Powertec uređaj, Ethernet i USB sučelja, daljinsko održavanje MultiControl svjetla)

- Generator za finu završnu obradu: Eagle Powertec PT60

- Brzina Z-osi: Eagle Power Jump s intervalnom brzinom od 18 m/min na Z-osi

- Put X / Y / Z: 880 x 1360 x 700 mm

- Razmak stola / stezne glave min./maks.: 440 / 1140 mm

- Dimenzije radnog stola: 1110 x 1610 mm (stezna površina stola udubljena 50 mm u usporedbi sa standardom)

- Dielektrična visina: 960 mm (opcija: 1000 mm)

- Specijalni teleskopski radni spremnik (Š x D x V): 1140 x 1640 x 1040 mm

- Maks. opterećenje glave: 300 kg

- Dodatni kapacitet dielektrične tekućine: 2000 l (ukupno 4800 l s dodatnim spremnikom i spojnim crijevima)

- Mijenjač elektroda: EW30 (30-struki) / 13-struki osnovni uređaj

- Mjerni sustav: Linearni mjerni sustav u X i Y osi (već uključen u Z osi)

- Sustav za stezanje elektroda: Hirschmann H5000 / Minifix (H8.11.20)

- Funkcija uštede energije: ECOTEC

- Ispiranje: Programabilno ispiranje pod tlakom, ručni priključak za usisavanje

- Sustav filtriranja: papirnati filter za svijeće od 32 m²

- Hlađenje: Kompresorska jedinica za ponovno hlađenje

- Glavni napon: 400 V3~ / 50Hz

- Upravljački napon: 24 VDC

- Maks. osigurač: 32 A

- Potrošnja energije: 20 kVA

- Ukupna težina: cca. 12.500 kg (baza stroja: 10.000 kg, portal/dvorište: 2.500 kg, dodatni spremnik: 1.100 kg)

- Dodatne značajke: C-os bez stezne glave, CO2 sustav za gašenje požara, ploča s T-utorima za montažu velikih elektroda, strojne cipele, priprema za vanjsku mlaznicu za ekstrakciju erozivne magle, protupožarna zaklopka, strukturna završna obrada u kobaltno plavoj (RAL5013), telesivoj (RAL7045) i žutoj boji uljane repice (RAL1021)
