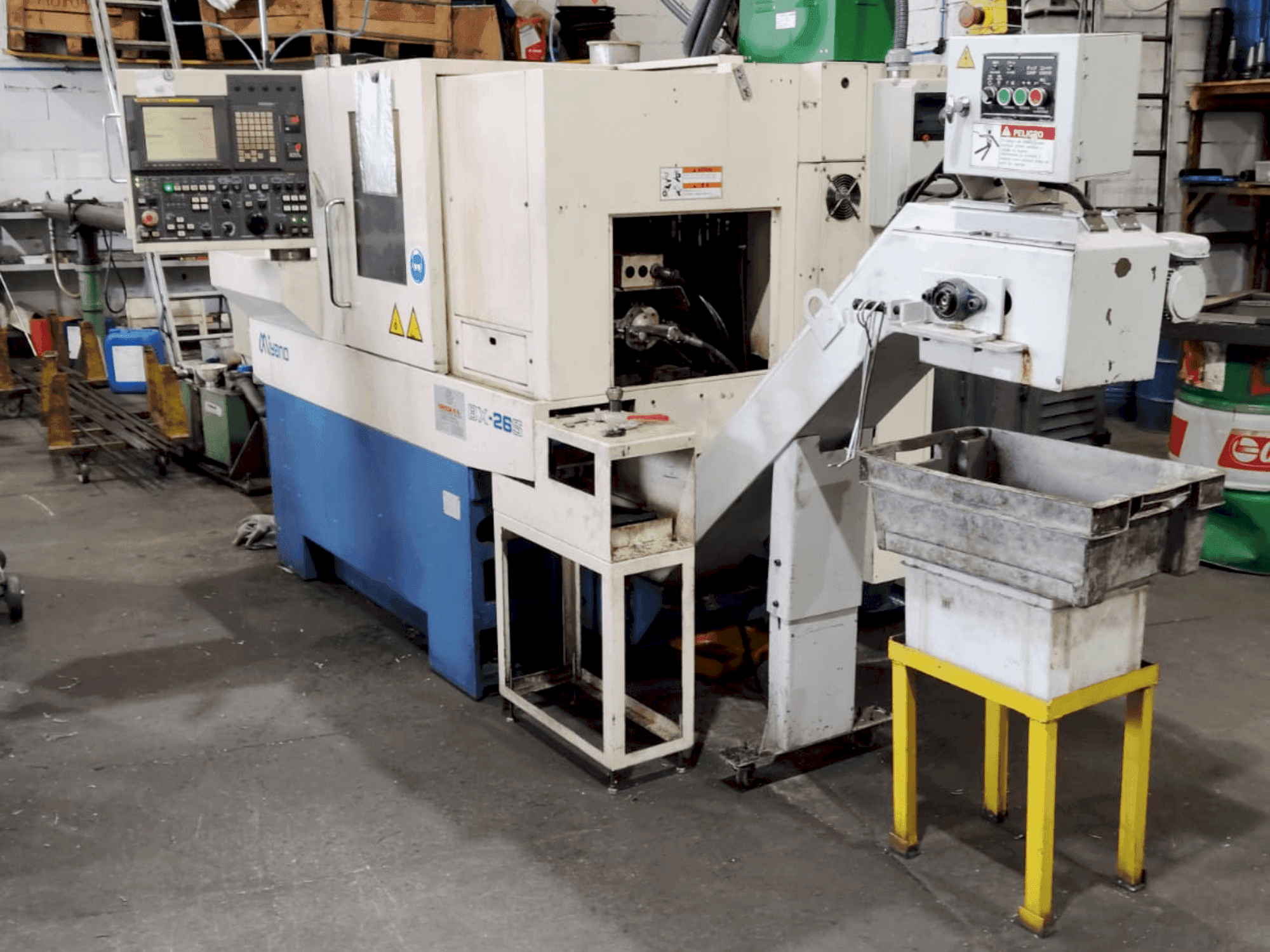

Miyano - BX-26SES-TUR-MIY-2010-00001

Prednosti stroja

Tehničke prednosti stroja

• Maksimalni promjer blanka: Ø26 mm (Ø20 mm za bx-20s)
• Maksimalna radna duljina: 330 mm
• Vrsta kreveta: ravni

Dodatne informacije

Tip kupole: Linearni Ukupan broj alata: 18 Rotirajući alati (klizač 1 / klizač 2): 6 / 4 Ravni alati (klizač 1 / klizač 2): 4 / 4 Veličina alata: Klizač br. 1: Ø16 mm Klizač br. 2: Ø16 mm Kapacitet navoja (L-SP / SP): M8 Kapacitet bušenja (L-SP): Ø12 mm Vrsta čahure stezne glave: AR-16 Čahura stezne glave: AR-16 Sila stezanja Aksijalna sila (Z1 / Z2 L-SP i R-SP): 3325 N Ostale osi: 1847 N Pomicanje Klizač br. 1: X1: 135 mm Y1: 260 mm Z1: 70 mm Klizač br. 2: X2: 215 mm Y2: 75 mm Z2: 180 mm Kapaciteti spremnika medija: Hidraulički: 10 L Rashladna tekućina: 140 L Električne specifikacije: Kapacitet napajanja: 20 KVA Napon: AC200/220V Frekvencija: 50/60 Hz Potreban tlak zraka: 0,5 MPa Osigurač: 40 A Upravljačka jedinica Numeričko upravljanje (NC) Sustav: FANUC 18i-TB Upravljane osi: 6 osi (X1, Z1, Y1, C1, X2, Z2, Y2, C2) Simultana interpolacija: 4 osi Naredbe: G00, G01, G02/G03, G32, G04, G98/G99 Posebne funkcije: Kompenzacija alata, ponavljajući ciklusi, makro programiranje, kompenzacija povratnog udara Zaslon: 9,5" CRT Upravljačka ploča: Ravna tipkovnica Ulaz/Izlaz: RS-232-C Elektromotori: Vretena (L-SP / R-SP): 3,7 / 2,2 kW Klizači (X1, Y1, Z1, Y2, X2, Z2): 0,5 – 0,75 kW Rotirajući alat: 0,5 kW Hidraulički motor: 0,75 kW Pumpa rashladne tekućine: 0,2 kW Visokotlačna pumpa rashladne tekućine: 0,821 / 1,349 kW
