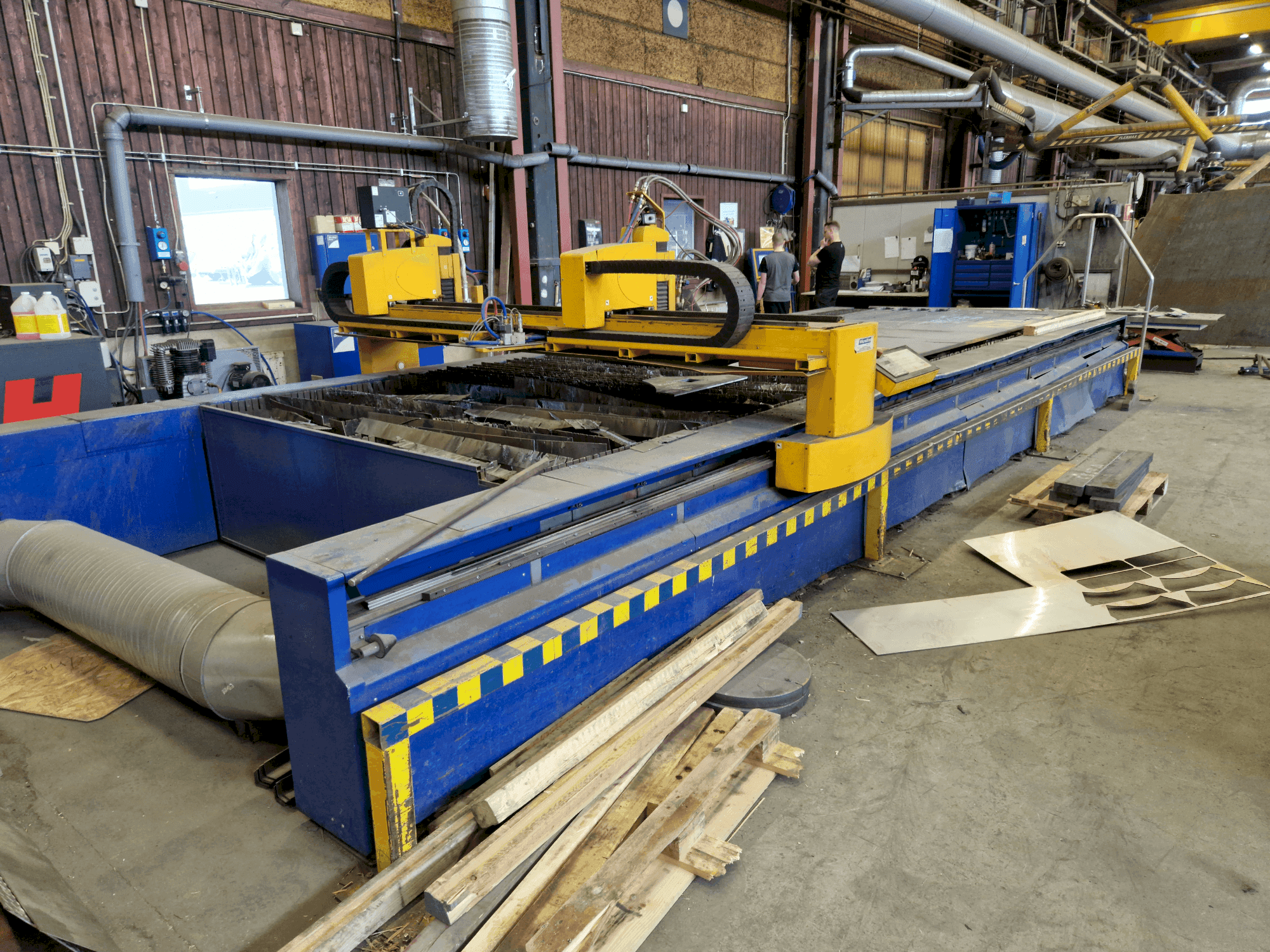

MicroStep - PLS 7501.25PGLT-CUT-MIC-2008-00001

• Broj portala: 1

• Broj Z-osi: 2

• Broj plamenika: 2

• Maks. debljina rezanja: 50 mm

• Radne brzine: 0–100 mm/s

• Radno polje – uzdužno pomicanje: 7500 mm

• Radno polje – poprečni pomak: 2500 mm

• Radno polje – vertikalno kretanje (plazma): 150 mm

• Radno polje – vertikalno kretanje (plin): 200 mm

• Radno polje – vertikalno kretanje (plinski rotator): 200 mm

• Vertikalni pomak bušaće glave BEM 12: 80 mm

• Maksimalna širina radne zone: 4000 mm

• Maksimalna duljina radne zone: 35.000 mm

• Maks. uzdužno odstupanje: 0,5 mm / 3000 mm

• Maks. odstupanje poprečno: 0,5 mm / 2500 mm

• Električna zaštita (mehanički dio): IP 43

• Pogoni (tehnika upravljanja):

  • Uzdužna os: 2 × DCM 6C 30/14 A1

  • Poprečna os: 2 × DCM 3B 35/06 A1

  • Vertikalna os: 2 × DCM 2C 30/03 B1

• Prijenosni omjeri:

  • Uzdužna os (remen): i = 14,81483886 mm/okr.

  • Poprečna os (remen): i = 13,33335498 mm/okr.

  • Vertikalna os (remen + vijak): i = 2 mm/okr.

• Temperatura okoline: 5–40 °C

• Maks. relativna vlažnost zraka: 90% pri 20 °C

• Atmosferski tlak: 84–107 kPa

• Prašnost: 200 mg/m³

• Vrsta okruženja: Uobičajeno (STN 330300, iznimka operativnih temperatura N32)

Dodatna oprema

• Izvor plazme: 1 × HPR 260 AGC (58 mm)

• Plinski plamenik: 1 × acetilen (Bir), uključujući rotator plina

• Glava za bušenje: BEM 12
