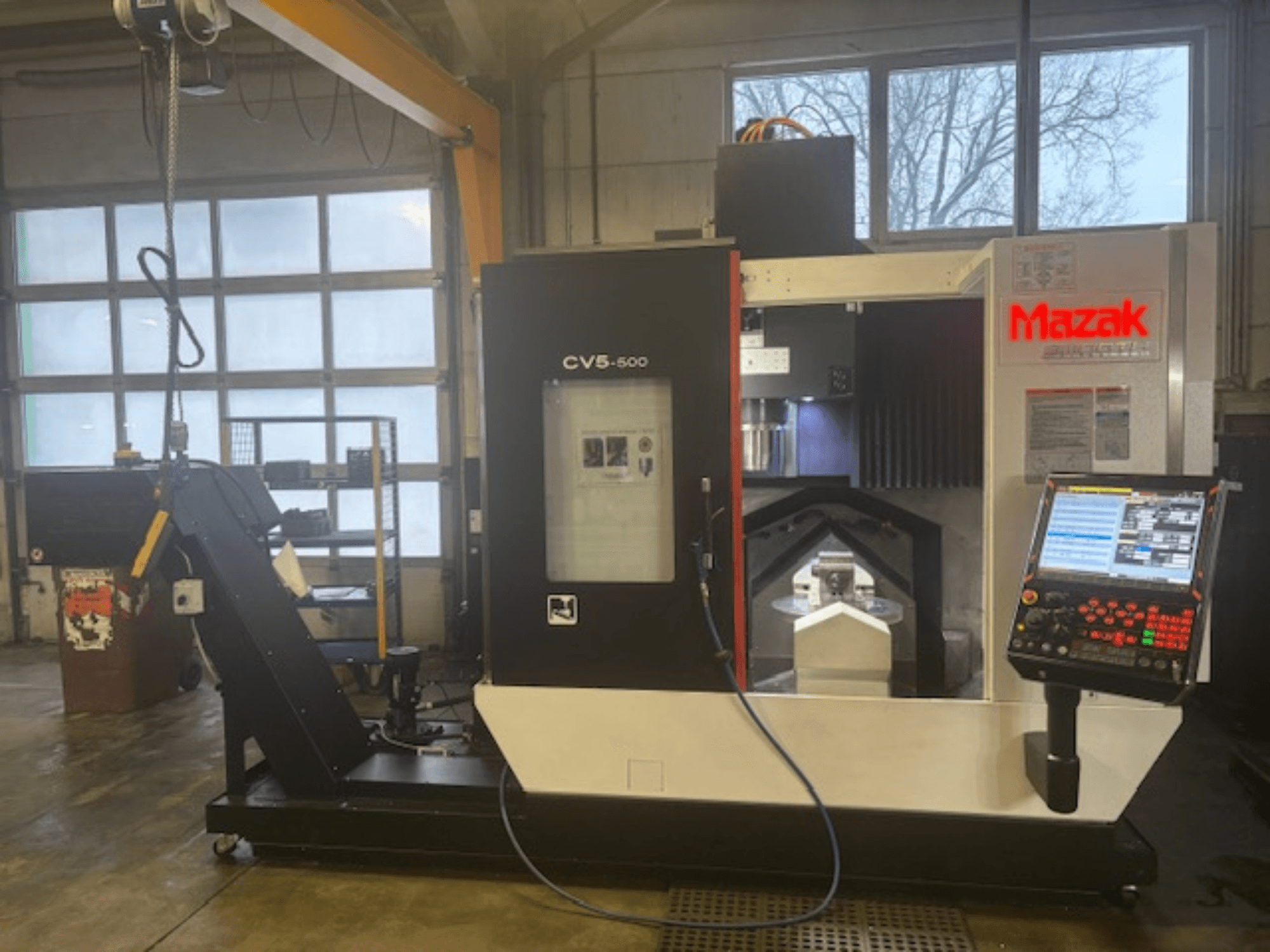

Mazak - CV5-500DE-MIL-MAZ-2023-00001

• Električno opterećenje

  • Prividna snaga (40% rada): 45,5 kVA

  • Trajna prividna snaga: 43,4 kVA

  • Električni priključak: trofazni AC 380/400/415/440/460/480 V ±10%; 50/60 Hz ±1 Hz

• Pneumatika

  • Tlak: 5–9 bara

  • Protok: 26 l/min

  • Ispuhivanje zraka kroz vreteno: 345 l/min

• Vreteno

  • Vrh vretena: Strmi konus 40°

  • Stupnjevi prijenosa: 2-stupanjski (električni)

  • Nazivna snaga (AC inverter motor): 18,5 kW (10% rada), 15,0 kW (25%), 11,0 kW (40% i kontinuirano)

  • Maks. okretni moment: 119,4 Nm (10%), 95,5 Nm (25%), 70,0 Nm (40%); kontinuirano 57,3 Nm

• Osovine, pomaci, brzi hodovi

  • Broj istovremeno djelujućih osi: 5

  • Brzi pomak X/Y/Z: 36 m/min

  • Brzi pomak B/C: 30 min⁻¹

  • Brzine pomaka X/Y/Z: 36.000 mm/min

• Stol

  • Promjer: 500 mm

  • Navojne rupe: M16 × 2

  • Referentni otvor: Ø50 mm H6 (+0,016 / −0,000 mm)

• Kapacitet obratka

  • Maks. promjer: 500 mm

  • Maks. visina: 320 mm

• Putovanja / Radno područje

  • Zakretanje/indeksiranje osi B: 220° (±110°), 0,0001°

  • Okretanje C-osi: 360°

  • Razmak vrha vretena – gornja ploča stola (horizontalno): 50–520 mm

  • Udaljenost vrha vretena – središte stola (vertikalno): 95–565 mm

• Automatski mjenjač alata

  • Položaji alata: 30 (opcionalni magazin: 48)

  • Odabir: Slučajan, najkraći put

  • Držač alata: MAS BT 40 ili SK 40

  • Zatezni vijak: Yamagaxi ANSI tip

  • Maks. promjer alata: 80 mm (susjedni zauzet) / 125 mm (susjedni slobodan)

  • Maks. duljina alata: 300 mm

  • Vrijeme izmjene alata (od strugotine do strugotine): 4,60 s

• Kapacitet spremnika

  • Mazivo za vodilice/kuglični vijak: 1,80 l

  • Hidraulično ulje: 5,0 l

  • Rashladna tekućina vretena: 26,0 l

  • Opcija: 18.000 min⁻¹ Rashladna tekućina vretena (spremnik ulja): 60 l

  • Ukupni kapacitet spremnika: 320,0 l

Dodatna oprema

• Paket za praćenje/senzoriranje

  • Analogni ulazi: 4 × 0–10 V

  • Digitalni ulazi: 8

  • ACC-SENSOR.1AXIS.10M: Akcelerometar s 1 osi i kabelom od 10 m

  • Senzor aktivne snage (Dimenzije: 8105 × V85 mm)

  • Toolscope IP za DIN šinu Rev.4

  • Funkcionalnost industrijskog računala u upravljačkom ormaru

  • Komunikacija i upravljanje putem HMI-ja

  • PM: Praćenje alata i procesa

  • Detekcija loma alata

  • Samoučeća granica trošenja

  • Fiksni i dinamički pojasevi tolerancije

  • Strategija praćenja učinkovitosti procesa

  • Praćenje sudara sa svim Goliogima

  • Montaža na DIN šinu u razvodnom ormaru

  • Dimenzije: 812 × V90 × D62 mm

  • Dokumentacija uključujući Toolscope

• Transporter strugotine (priložene dimenzije: širina stroja 3365 mm uključujući transporter strugotine)
