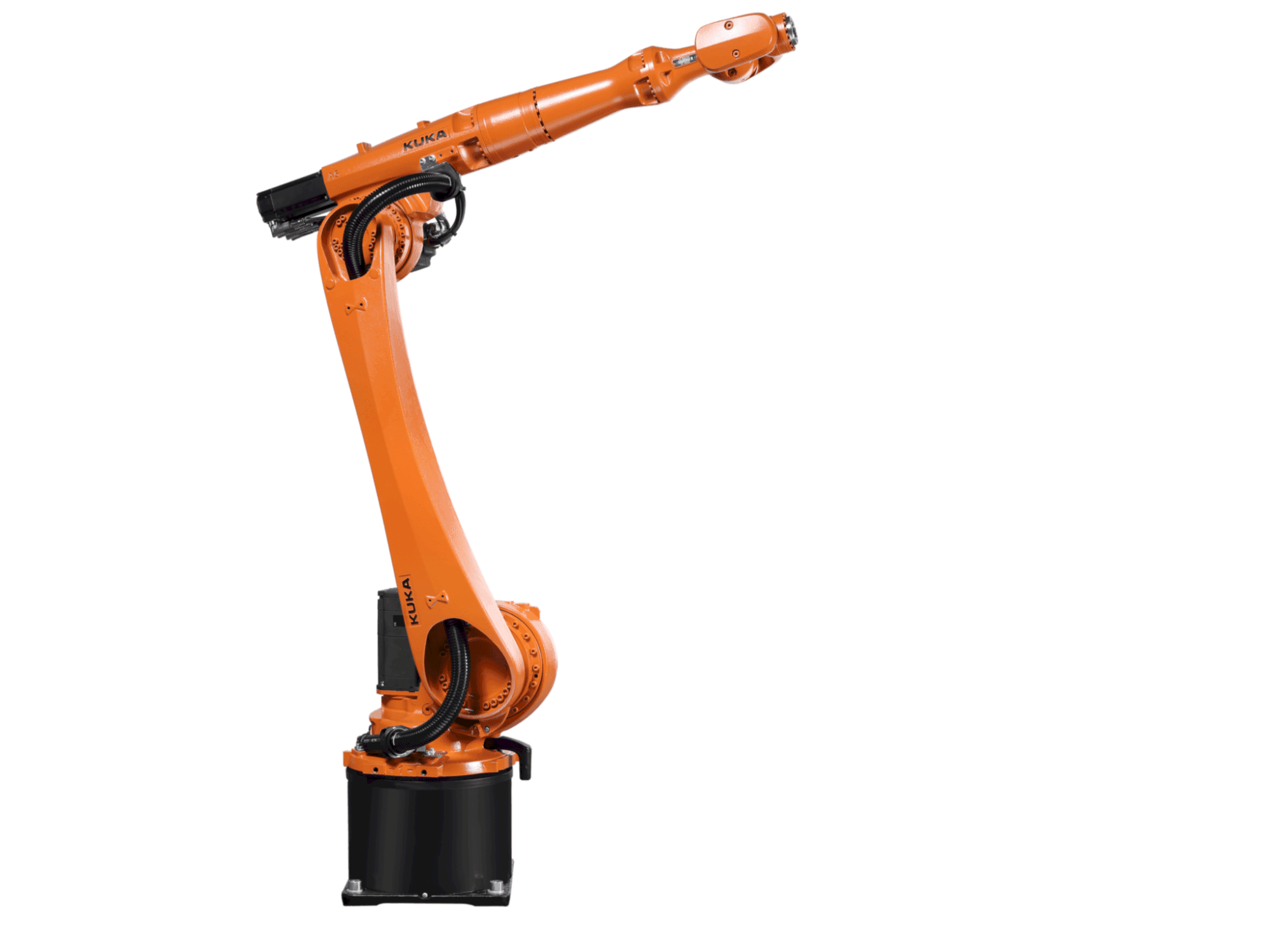

KUKA - KP2 HV 2600 HWDE-WEL-KUK-2023-00001

Dodatna oprema

• Držač komponenti (kolijevka) između rotacijskog nagibnog stola i protuležaja. L = 4250 mm x 1000 mm. Rupe od 16 mm kako je predviđeno.
• Spajanje na prednje ploče standardnim Bräuerovim uzorkom bušenja (visina ugradnje još se mora prilagoditi kako bi se osigurao najveći mogući radijus okretanja).
• Držač komponente je dizajniran za brzu izmjenu. (Brauer standard)

Prednosti stroja

Tehničke prednosti stroja

• Okretno-nagibni modul (maksimalno opterećenje 2600 kg)
• Položaj montaže (montaža) tračnica: kl4000
• Hofmann blauf. Rotacijski modul s protuležajem
• Rotacijski/nagibni modul kp2-hv 2600 hw s protuležajem za robotski sustav // rotacijsko-nagibni modul kp2-hv 2600 hw, slobodno programabilan, maksimalno opterećenje 2600 kg, maksimalni okretni moment 3900 nm, maksimalni nagibni moment 9250 nm, maksimalna brzina osi rotacije 50°/s, maksimalna brzina osi nagiba 25°/s
• Promjer tokarenja = 1. 200 mm
• Standardni upravljački ormar krc4
• Usluge projektiranja za učvršćivače, hvataljke, pozicionere ili prilagođenu dodatnu opremu
• Zatvoreni kabelski kanali za ugradnju unutar sustava na podu/temeljnoj ploči ili kao otvoreni kabelski kanali za ugradnju iznad zaštitne ograde
• Plan rasporeda cda

Dodatne informacije

Stroj je potpuno nov i neraspakiran. Izradio ga je sistemski integrator, ali nikada nije isporučen. Protuležaj za rotacijsko-nagibni modul KP2 Protuležaj za rotacijsko-nagibni modul KP2 11/26. To omogućuje da se KP2 koristi i kao uređaj za tokarenje kontravršilice. Protuležaj je pričvršćen vijcima na bazu (Demmler) i može se podesiti na Demmlerovoj ploči u koracima od 100 mm. Promjer = 28 mm. Promjer tokarenja = 1200 mm. Pregled radnog prostora -Plan spajanja -Rasporedi projekta -Planovi montaže Pretvorba i konfiguracija Pretvorba i konfiguracija sustava iz 3D CAD modela u simulacijski model za Cenit. Električno i pneumatsko međusobno povezivanje
