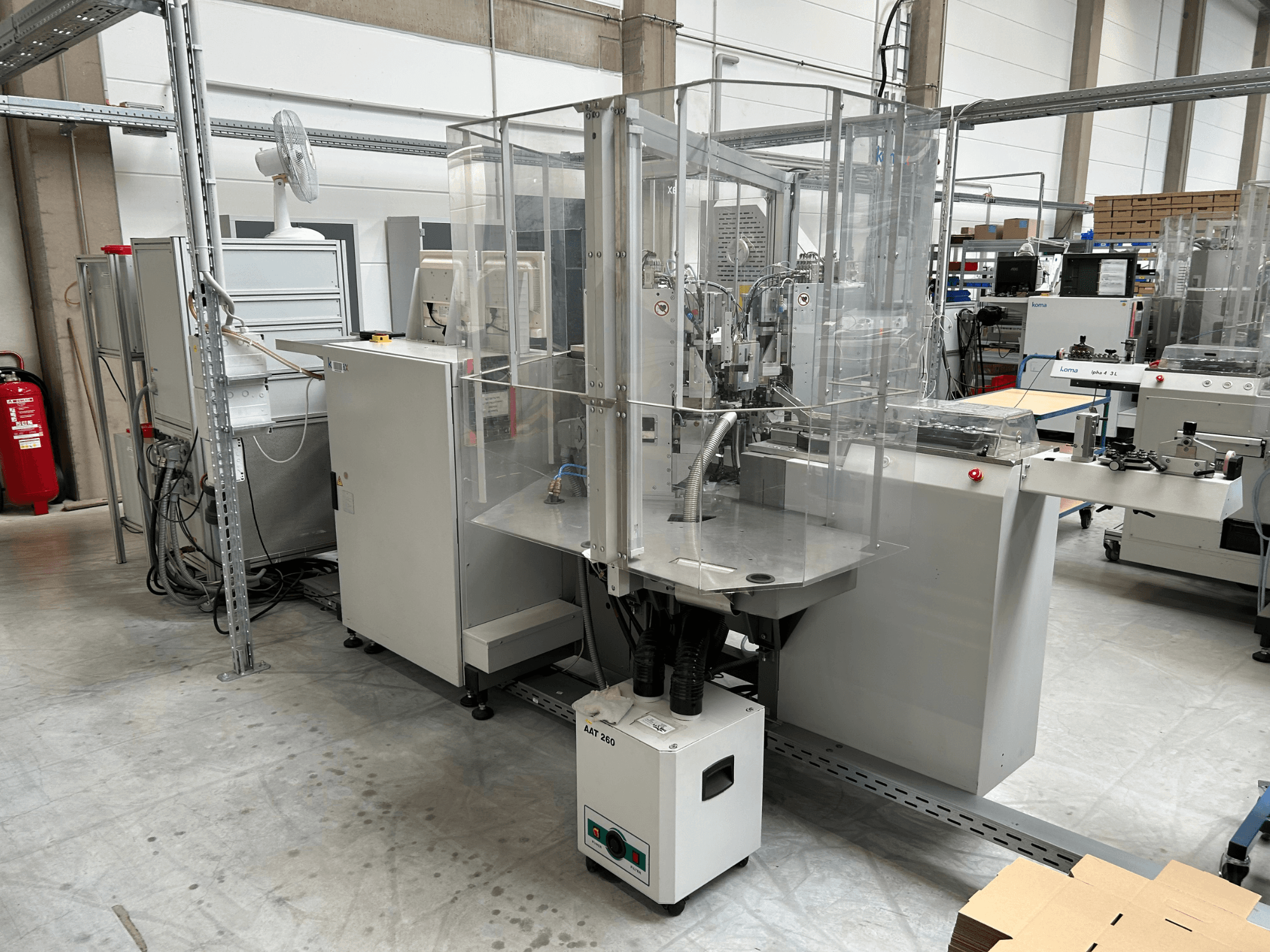

KOMAX - Alpha 433 LDE-OTH-KOM-2008-00001

Komax ADS 123 (jedinica za skladištenje žice)

• Proizvođač: Komax Francuska

• Napajanje: 3 × 400 V (3P+N)

• Frekvencija: 50–60 Hz

• Maksimalna potrošnja energije: 5.500 VA

• Tlak zraka: 4–6 bara

Cosmotec rashladna jedinica

• Proizvođač: Cosmotec

• Model: XVA36 03 320

• Frekvencija: 50/60 Hz

• Struja: 0,51 A

Schunk KM-CFK-564MF (modul za zavarivanje 1)

• Proizvođač: Schunk

• Model: KM-CFK-564MF

• Godina izgradnje: 2012

• Nazivna snaga (50% radni ciklus): 120 kVA

• Nazivni primarni napon: 500 V

• Nazivna frekvencija: 1000 Hz

• Napajanje: 43 kVA

• Sekundarna radna struja (50% radni ciklus): 15,6 kA

• Sekundarna struja kratkog spoja: 120 kA

• Sekundarni napon otvorenog kruga: do 8 V

• Sila elektrode: 31–187 daN

• Težina: 180 kg

Schunk KM-CFK-564MF (Modul za zavarivanje 2)

• Proizvođač: Schunk

• Model: KM-CFK-564MF

• Godina izgradnje: 2012

• Nazivna snaga (50% radni ciklus): 120 kVA

• Nazivni primarni napon: 500 V

• Nazivna frekvencija: 1000 Hz

• Napajanje: 43 kVA

• Sekundarna radna struja (50% radni ciklus): 15,6 kA

• Sekundarna struja kratkog spoja: 120 kA

• Sekundarni napon otvorenog kruga: do 8 V

• Sila elektrode: 31–187 daN

• Težina: 180 kg

Opseg sustava:

• Komax Alpha 433 L potpuno automatski stroj

• Komax ADS 123 jedinica za skladištenje žice

• Sigurnosni ograđeni prostor

• Sustav za ekstrakciju (AAT 260)

• Upravljačko računalo i upravljačka jedinica

• Razni moduli za krimpovanje i obradu, opcionalno

• Dodatna dodatna oprema dostupna je na zahtjev

Koristi se za:

• Sustav je u ispravnom stanju i korišten je za automatsku obradu kabela, uključujući rezanje, skidanje izolacije, krimpovanje i zavarivanje.

• Svi sustavi su trenutno još uvijek uključeni i potpuno funkcionalni
