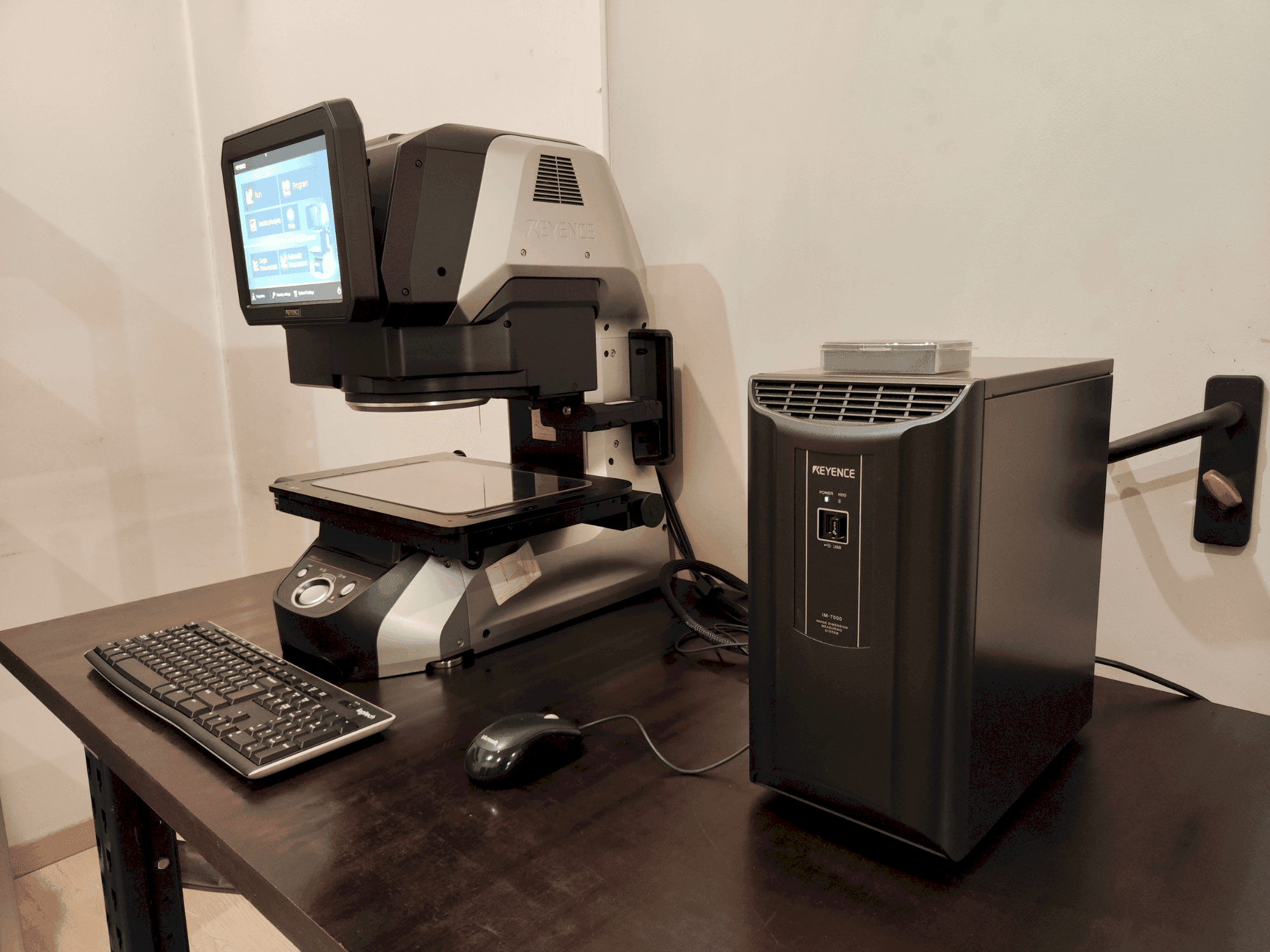

KEYENCE - IM-7030TLV-MEA-KEY-2018-00001

Kontroler: IM-7000

Uređaj za snimanje slike: 1" monokromatski CMOS od 6,6 megapiksela

Zaslon: 10,4" LCD monitor (XGA 1024×768)

Leća za prijem svjetlosti: Dvostruka telecentrična leća

Sustav osvjetljenja: Telecentrično transmisivno, gornje svjetlo, višekutno osvjetljenje s četiri podjele (motorizirano), osvjetljenje s proreznim prstenom (motorizirano)

Načini mjerenja: Široko polje, Visoka preciznost

Područje mjerenja širokog polja: 300 × 200 mm (četverokut R50)

Područje mjerenja visoke preciznosti: 225 × 125 mm

Minimalna jedinica prikaza: 0,1 µm

Točnost mjerenja (široko polje, bez pomicanja stolića): ±1 µm

Točnost mjerenja (visoka preciznost, bez pomicanja stolića): ±0,5 µm

Točnost mjerenja (široko polje, s pomicanjem stolića): ±2 µm

Točnost mjerenja (visoka preciznost, s pomicanjem stolića): ±1,5 µm

Točnost povezanog mjerenja: ±(7 + 0,02L) µm (široko polje), ±(4 + 0,02L) µm (visoka preciznost)

Mjerljivo područje (XY, pozornica): 90 × 90 mm

Maksimalna dubina mjerenja: 30 mm

Promjer svjetlosne sonde: 3 mm

Mjerna sila: 0,015 N (svjetlosna sonda), 0,3 N (mjerenje visine)

Točnost ponavljanja: ±2 µm

Raspon mjerenja (Z): 0–75 mm

Točnost mjerenja položaja (XY): ±0,2 mm

Minimalna jedinica prikaza (visina): 1 µm

Mjerljivo područje (XY) u širokom polju: 145 × 95 mm

Mjerljivo područje (XY) visokoprecizni način rada: 107,5 × 95 mm

XY postolje: Motorizirano, raspon kretanja 200 × 100 mm, maksimalno opterećenje 5 kg

Z-stab: Motoriziran, raspon kretanja 75 mm

Vanjski daljinski ulaz: Beznaponski ulaz (kontaktni/tranzistorski)

Vanjski izlaz: PhotoMOS, OK/NG/FAIL/MEAS, nazivno opterećenje 24 VDC, 0,5 A

Sučelje: LAN RJ-45 (10/100/1000BASE-T), USB 2.0 serija A (6 priključaka)

Pohrana snimaka: HDD 500 GB

Temperatura okoline: +10 do +35 °C

Relativna vlažnost: 20–80% RH (bez kondenzacije)

Stupanj onečišćenja: 2

Kategorija prenapona: II

Napon napajanja: 100–240 V, 50/60 Hz

Težina glave: 31 kg

Težina kontrolera: ~8 kg
