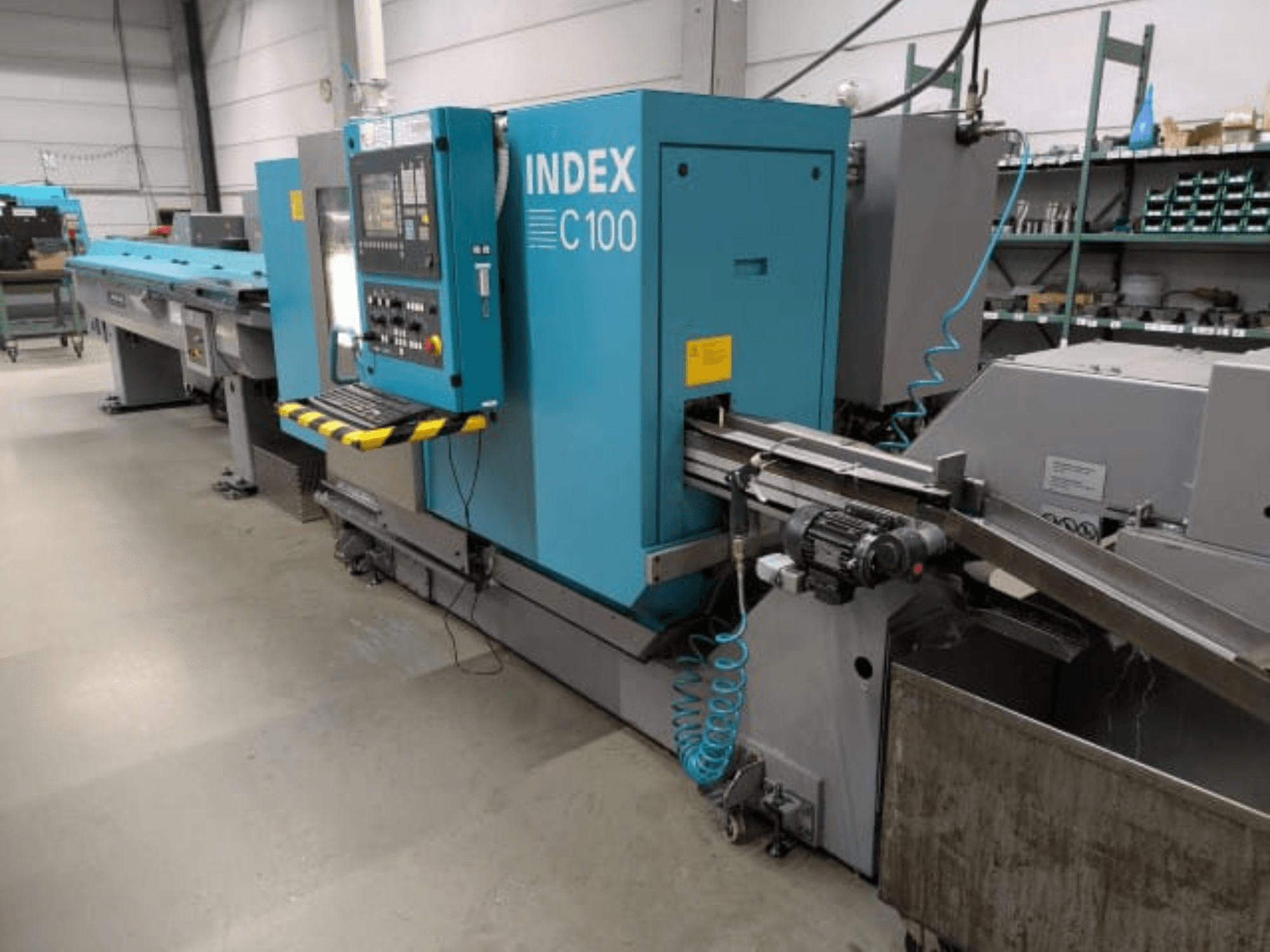

Index - C100DE-TUR-IND-2012-00002

- Okvir stroja: Okvir stroja od lijevanog željeza u vertikalnom dizajnu kreveta

- Vodilice nosača alata: Vodilice s pločama visoke krutosti i prigušenja

- Osni pogoni: Dvostruka škarasta kinematika za nosače alata; Tehnologija sinkronog AC pogona

- Dizajn vretena: Termo-simetrični dizajn

- Glavno vreteno (D42): Veličina glave vretena 5 (DIN 55026 i ISO 702), maks. promjer šipke 42 mm, maks. brzina 7000 o/min, promjer prednjeg ležaja 75 mm

- Snaga glavnog vretena: 22/29 kW (pri radnom ciklusu 100%/40%)

- Okretni moment glavnog vretena: 50/65 Nm (pri 100%/40% maks.)

- Stezni cilindar glavnog vretena: Šuplji stezni cilindar D42/14 za stezanje stezne glave ili čahure, hidrauličko upravljanje, hod 12 mm, tlak stezanja 8/80 bara, maks. potisak 34 kN, maks. vučna sila 34 kN

- Pogon C-osi (glavno i protuvreteno): Motor sa šupljim vratilom, sustav kutnog mjerenja na vretenu, rezolucija 0,00014 stupnjeva, raspršenje ponovljivosti Psmax = 0,01 stupnjeva

- Glavna stezna jedinica vretena: Jednostruka stezna jedinica s tlakom, podesiva od 8 do 75 bara

- Protuvreteno (D42): Veličina glave vretena 5 (DIN 55026 i ISO 702), maks. promjer šipke 42 mm, maks. brzina 7000 o/min, promjer stezne glave 110 mm, promjer prednjeg ležaja 75 mm

- Snaga protivvretena: 16,5/19 kW (pri radnom ciklusu 100%/40%)

- Moment protivvretena: 32/43 Nm (pri 100%/40% maks.)

- Klizači protivvretena (Z-os): pogon AC motorom i kugličnim vijcima, radni hod 500 mm, brzi hod 60 m/min, ubrzanje 10 m/s^2, sila pomicanja 3000 N

- Stezni cilindar protivvretena: Šuplji stezni cilindar D42/14, hidrauličko upravljanje, hod 12 mm, tlak stezanja 8/80 bara, maks. potisak 34 kN, maks. vučna sila 34 kN

- Stezni uređaj protivvretena: Jednostruki stezni uređaj, podesiv od 8 do 75 bara

- Nosač alata 1: Pomak X-osi 70 mm (brzi 30 m/min, pribl. 9 m/s^2, sila pomaka 3000 N); Pomak Z-osi 250 mm (brzi 60 m/min, pribl. 9 m/s^2, sila pomaka 3000 N); Pomak Y-osi 70 mm (brzi 15 m/min, pribl. 5 m/s^2, sila pomaka 3000 N). Revolver 1 s 10 stanica, paralelni nosači drški D25x48 (DIN 69880), pogonski alati na svim stanicama (snaga 4,2 kW, okretni moment 11 Nm, maks. brzina 8000 o/min)

- Nosač alata 2: Pomak X-osi 70 mm (brzi 30 m/min, pribl. 9 m/s^2, sila pomaka 3000 N); Pomak Z-osi 400 mm (brzi 60 m/min, pribl. 9 m/s^2, sila pomaka 3000 N); Pomak Y-osi 70 mm (brzi 15 m/min, pribl. 5 m/s^2, sila pomaka 3000 N). Revolver 2 s 10 stanica, paralelni nosači drški D25x48 (DIN 69880), pogonski alati na svim stanicama (snaga 4,2 kW, okretni moment 11 Nm, maks. brzina 8000 o/min)

- Nosač alata 3: Pomak X-osi 125 mm (brza brzina 30 m/min, ubrzanje 10 m/s^2, sila pomaka 3000 N). Revolver 3 s 10 stanica, paralelni nosači drški D25x48 (DIN 69880), pogonski alati na svim stanicama (snaga 4,2 kW, okretni moment 11 Nm, maks. brzina 8000 o/min)

- Upravljački sustav: INDEX C200-4D Control (Modularno višeprocesorsko upravljanje integrirano sa Simodrive 611 / Sinumerik 840D), CNC korisnička memorija do 6 MB, Ethernet 10/100 Mbps

- Zaslon upravljačke ploče: 26 cm TFT ravni zaslon u boji, membranska tipkovnica u XYZ rasporedu, zadani jezik prikaza nizozemski

- Napajanje stroja: 400 V, 50 Hz, priključna snaga 49 kVA, nazivna struja 70 A, osigurač maks. 100 A

- Sustav hlađenja: Centralni vodeni priključak za vretena i upravljački ormar, nazivna neto snaga hlađenja 8 kW (50Hz/400V)

- Kućište stroja: INDEX standardna tirkizna RAL 5018 na prednjem kliznom poklopcu (nehrđajući konstrukcijski čelik), prašnjavo siva RAL 7037 na razvodnim ormarima/ormarićima s tekućinom i transporteru strugotine

- Stezna glava (glavno vreteno): Veličina 5 za stezanje čahure na vretenu D42 (SK42BZI/900 442...)

- Stezanje protivvretena: Ortlieb PowerChuck KSFI 40-054 s graničnikom, uključujući dovod rashladnog sredstva

- Rukovanje obratkom: Jedinica za uklanjanje portalnog tipa s aktiviranom hvataljkom (pneumatski zakretni mehanizam/hvataljka), maks. promjer obratka 8-42 mm, maks. težina 2 kg, maks. duljina ostatka 150 mm

- Transporter za gotove dijelove: Standardna verzija transportera s ispuštanjem na desnoj strani

- Odlaganje strugotine: Transporter strugotine na šarkama, visina ispuštanja 840 mm, s odvojenim spremnikom rashladne tekućine i ojačanom pumpom za podizanje (100 l/min)

- Sustav rashladne tekućine: Pripremljen za emulziju, niskotlačna pumpa (8 bara / 80 l/min), srednjetlačna pumpa (20 bara / 30 l/min), osnovni spremnik sustava od 600 l s Profibus sučeljem, sustav mikrofiltera rashladne tekućine (kompaktni trakasti filter tip KF150, protok 150 l/min emulzije / 120 l/min ulja)

- Filterska mreža: Tip PN 100 / 100-540, veličina zadržavanja 50µm - 60µm, širina 540 mm, duljina 50 metara

- Ventili nosača alata: Visokotlačni ventili za rashladnu tekućinu do 80 bara za nosače alata 1, 2, 3

- Priprema za usisavanje: Za usisavanje magle rashladne tekućine/priključak filtera, promjer kanala 200 mm, učinak cca. 600 m3/h

- Dodatne funkcije: Funkcija prijenosa/Tracyla za glodanje površine/kružno glodanje na C200-4D, priključci MBL 42-65 za upravljačku jedinicu 840D

- Spremnik za šipke: Spremnik za šipke INDEX MBL 42/3700, visina vretena 1010 mm, prostor za pohranu šipki širine 390 mm, promjer šipke 10 - 42 mm, maks. duljina šipke 3644 mm, uključuje zglobni nosač šipke s metričkom skalom, šipku za potiskivanje šipke 20D (duljina 1400 mm) i strojno obrađene vodilice 22-42 mm
