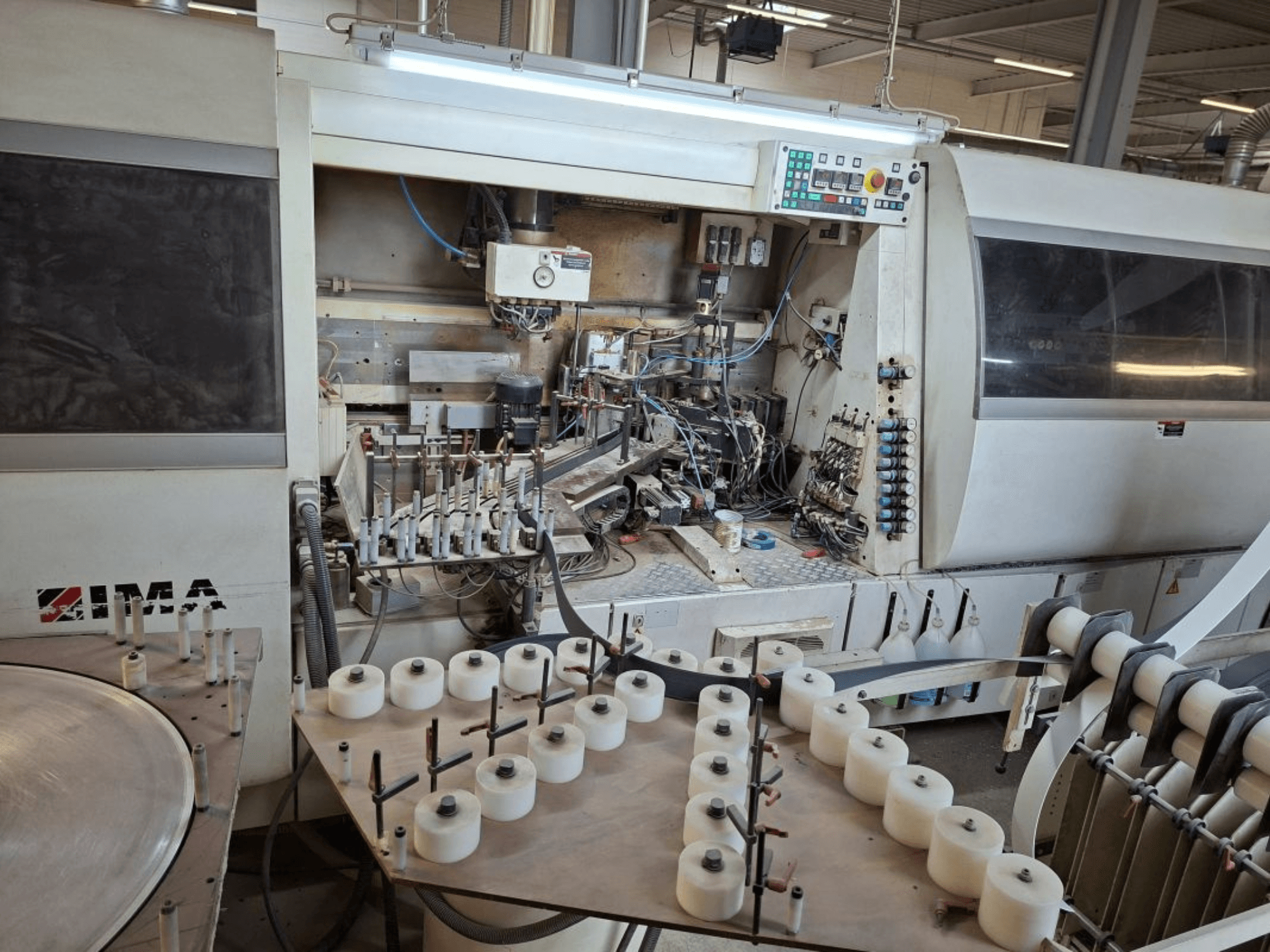

IMA - Combima Systems/I/R75/1370DE-EDG-IMA-2006-00002

Radni komad (iverica/MDF)

• Duljina obratka: 250–2800 mm

• Širina obratka: 115–1300 mm

• Debljina obratka: 8 mm (samo format) do 40 mm

• Najmanji radni komad: 144 × 250 × 8 mm

• Najveći obradak: 2800 × 1300 × 38 mm

• Težina obratka: maks. 50 kg

• Oblik obratka: pravokutan

• Površinski materijal: direktni premaz (melamin), papir, folija, furnir

• Previs materijala premaza sa strane: 10 mm

Obradak (saćasta ploča; min. duljina pomicanja 300 mm)

• Debljina pokrova: 3,0 / 4,0 / 8,0 mm

• Dodatak za obradu: debljina ruba

• Duljina obratka: 300–2800 mm

• Širina obratka: 300–1300 mm

• Debljina obratka: 15–100 mm (samo s potpornim rubom od 3 mm kao dvostruka ploča)

• Najmanji radni komad: 300 × 300 × 15 mm

• Najveći obradak: 2800 × 1300 × 100 mm

Obradak (okvirna ploča; min. duljina pomicanja 300 mm)

• Debljina pokrova: 8,0 mm

• Dodatak za obradu: 5,0 mm

• Materijal okvira: vertikalno raspoređena iverica (smanjeno pomicanje)

• Duljina obratka: 300–2800 mm

• Širina obratka: 300–1300 mm

• Debljina obratka: maks. 50 mm

Materijal rubova i profili

• Rubovi papira i plastike: 0,3–3,0 mm

• Rubovi furnira: 0,5–1,3 mm

• Rub nosača: 3,0 mm

• Visina ruba: 19–104 mm (rub nosača 97 × 3 mm samo za dvostruke panele)

• Maks. prepust gornjeg ruba: 2 mm

• Profili rubova:

  • Rub papira: cca. 0,4 mm, skošenje 15°

  • Plastični rub: 3,0 mm, radijus 3 mm

• Sa servo nožem za rezanje (2 dijela za lijepljenje):

  • Maks. presjek ruba: 200 mm² (plastika), 135 mm² (furnir)

Podaci o stroju

• Konstantna udaljenost obratka od lančanog transportera: 38 mm (uklj. debljinu ruba 0,3–3,0 mm)

• Širina prolaza (s razmakom od 38 mm): min. 115 mm

• Duljina obratka u smjeru pomicanja: min. 150 mm

• Visina baze (gornji rub lančanog transportera): 960 mm

• Brzina pomicanja: 6–30 m/min, frekvencijski kontrolirana

Procesne jedinice i sustavi

• Jedinice za glodanje/profilno glodanje/urezivanje žljebova:

  • 1 × 6,6 kW, 100 Hz, 6000 o/min

  • 1 × 8,0 kW, 100 Hz, 6000 o/min (pogon dvostruke stezne jedinice)

  • 1 × 4,4 kW, 100 Hz, 6000 o/min

  • 1 × 4,4 kW, 100 Hz, 6000 o/min

  • 1 × 4,4 kW, 100 Hz, 6000 o/min

  • 1 × 8,0 kW, 100 Hz, 6000 o/min

• Aplikator za vruće ljepilo za 2 ljepljive kuglice

• Radijator od 300 lg, 2 × 1,5 kW za predgrijavanje ruba obratka

• Uređaj za lijepljenje ravnih rubova; debljina ruba do 3 mm (ovisno o spremniku)

• Automatski sustav za taljenje PU-a: Quickmelt

• Dvostruki spremnik rubova za role materijala (0,3–3,0 mm)

• Servo nož za precizno rezanje rubova

• Servo pomicanje rubova (uklj. za potporne rubove u obliku role)

• Nanošenje ljepila za debljinu obradka do 90 mm

• Rezačka jedinica: 2 × 660 W, 200 Hz

• Glodalica: 1 × 1000 W, 400 V, 200 Hz, 12.000 o/min, okret 30°

• Višestruka obradna jedinica: 1 × 660 W, 400 V, 200 Hz, 12.000 o/min

• Jedinica za struganje više profila

• Glodalica: 1 × 1000 W, 400 V, 200 Hz, 12.000 o/min, okret 30°

• Višestruka obradna jedinica: 1 × 660 W, 400 V, 200 Hz, 12.000 o/min

• Uređaj za struganje više profila

• Samoispitujuća jedinica za struganje

• Jedinica za poliranje

Dodatna oprema

• Nagnuti valjkasti stol SFR 1450/2260/15° za uzdužni i poprečni rad:

  • Duljina obratka (ručno pomicanje): 300–2800 mm

  • Širina obratka: 190–1300 mm

  • Debljina obratka: 13–60 mm

• Sustav za umetanje servo motora x20

• Servo sustav zaustavljanja x20
