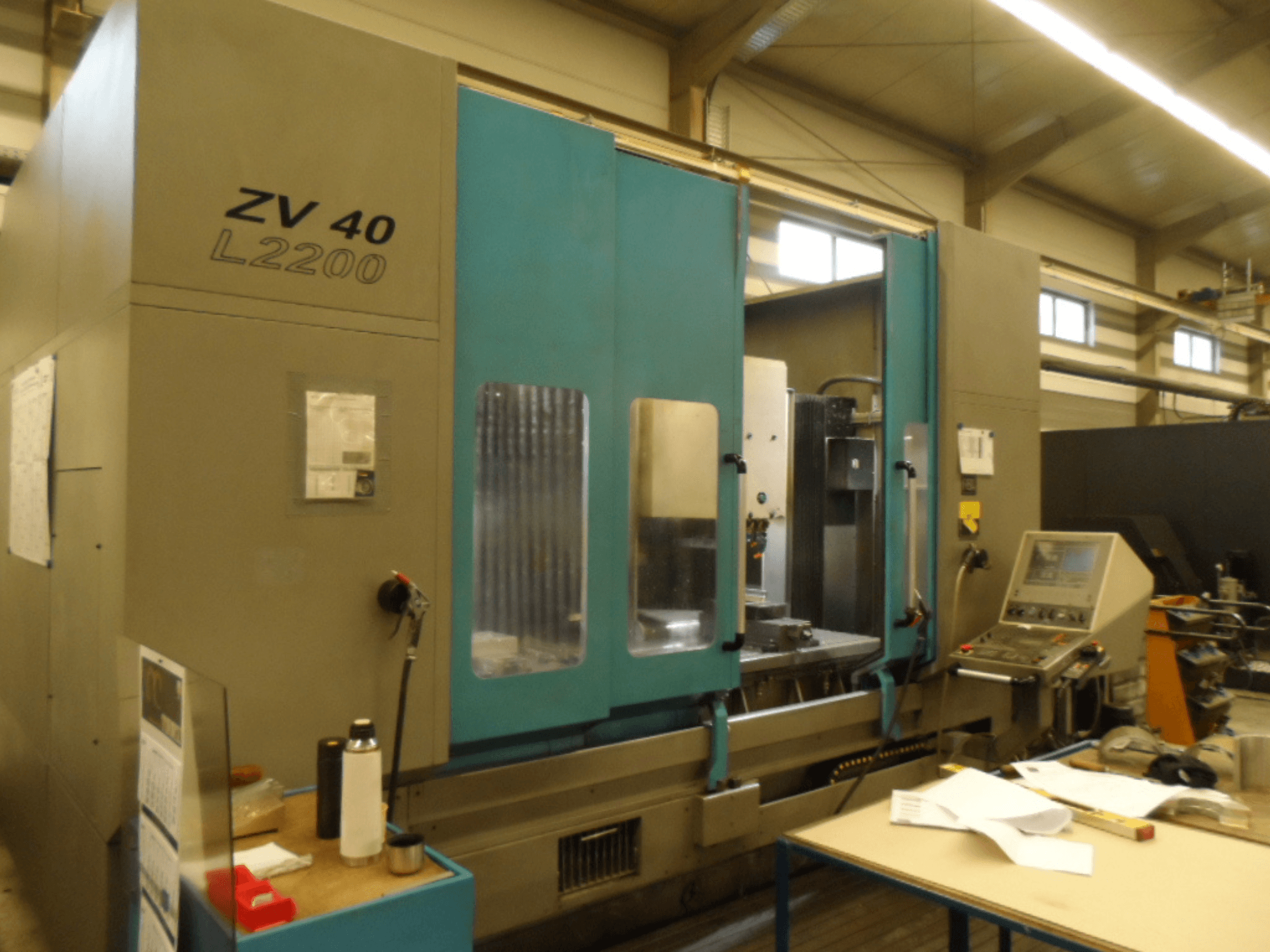

Ovaj vertikalni obradni centar IBARMIA ZV 40 L2200 s 3 osi proizveden je 2000. godine. Ima pomak X osi od 2200 mm, pomak Y osi od 600 mm i pomak Z osi od 600 mm. Stroj ima maksimalni kapacitet opterećenja stola od 2300 kg i brzi pomak od 30 m/min. Ako tražite visokokvalitetne mogućnosti obrade, razmislite o stroju IBARMIA ZV 40 L2200 koji imamo na prodaju. Kontaktirajte nas za više informacija.
Pregled
- brand: IBARMIA
- godina: 2000.
- MODEL: ZV 40 L2200
- namjena: Glodanje
- Lokacija: Njemačka
- vrsta stroja: Vertikalni obradni centar
- brand upravljačke jedinice:
Tehničke informacije - IBARMIA ZV 40 L2200
Dimenzije
- Težina stroja: 12000 kg
- Duljina stola: 2600 mm
- Nosivost stola: 2300 kg
- Širina stola: 650 mm
Pokret
- Broj osi: 3
- Putovanje osi X: 2200 mm
- Putovanje osi Y: 600 mm
Tehničke specifikacije
- Maksimalna težina alata: 10 kg
- Snaga vretena: 28 kW
- Brzina vretena: 6000 RPM
Dodatne informacije
- Pomak X-osi kod obrade s 2 stanice (shuttle rad): 720 mm
- Hod Z-osi (vertikalno): 600 mm (opcionalno: 800 mm)
- Broj T-utora: 5
- Veličina T-utora: 18 mm
- Razmak između T-utora: 125 mm
- Min./Maks. udaljenost vrha vretena od stola: 200 / 800 mm (opcionalno: 1000 mm)
- Konus alata / držač: SK40 - DIN 69871 (opcije: HSK A-63 DIN 69893 ili HSK A-80 DIN 69893)
- Vučni klin za SK držač alata: DIN 69672
- Sila stezanja alata (SK): 12000 N (Opcije: HSK A-63: 18000 N / HSK A-80: 28000 N)
- Unutarnji promjer ležaja: 80 mm
- Maks. standardna brzina vretena: 6000 o/min (opcije: 4000 / 8000 / 10000 o/min)
- Snaga glavnog motora vretena pri 100%: 28 kW (Povremeno: 38,5 kW)
- Konstantna snaga za standardnu konfiguraciju od: 1500 o/min
- Maks. okretni moment pri 100%: 178 Nm (Isprekidano: 245 Nm)
- Sila pomicanja u X, Y, Z pri 100%: 13000 N (Isprekidano: 15600 N)
- Brzi hod u osama X, Y, Z: 30 m/min
- Maks. radna brzina pomaka u X, Y, Z: 10 m/min
- Tolerancija pozicioniranja Tp X(1000 mm)-YZ: 0,015 mm
- Maks. raspršenje pozicioniranja Ps maks.: 0,010 mm
- Mjerni sustav u XYZ-u: Linearne staklene vage
- Kapacitet glodanja čelika (St 60): 650 cm³/min
- Kapacitet bušenja u čeliku (St 60): Ø 60 mm
- Kapacitet narezivanja u čeliku (St 60): M-36
- Broj mjesta za alate: 24 (opcije: 40 - 52)
- Maks. duljina alata: 300 mm
- Maks. težina alata: 10 kg
- Maks. promjer alata (puni spremnik): 85 mm
- Maks. promjer alata (bez susjednih džepova): 125 mm
- Upravljanje alatima: Nasumično
- Vrijeme izmjene alata: 3,5 s
- Vrijeme izmjene alata od strugotine do strugotine: 7 s
- Potrebna površina: cca. 17 m²
- Kapacitet spremnika rashladne tekućine: 370 litara
- Duljina stroja (Dimenzija A): 4200 mm
- Teksturirana struktura boje (2 boje): RAL siva 7037 / plava 5012
- Električni priključak: 55 kW
- Radni napon: 400 V / 50 Hz
- Priključak komprimiranog zraka: 6 bara
- Snaga pumpe rashladne tekućine: 0,75 kW
- Standardna oprema: CE zaštita kućišta stroja, transporter strugotine, spremnik rashladne tekućine, linearne staklene vage u X/Y/Z osima, vertikalna unutarnja obloga duž X osi, osvjetljenje radnog prostora, automatsko centralizirano podmazivanje, hidrauličko utezanje za glavu vretena, automatsko pneumatsko čišćenje vretena, mobilna upravljačka ploča, kruto narezivanje (narezivanje navoja bez kompenzacijske stezne glave).
- Dostupne tvorničke opcije: Unutarnji dovod rashladne tekućine (IKZ), potpuno kućište stroja, pregradna stijenka za shuttle rad, razdjelne glave/rotacijski stolovi za 1 ili 2 dodatne osi stroja, dodirna sonda za alat, sustavi digitalizacije, sustavi za nadzor alata, prijenosni elektronički ručni kotač
- ovisno o zahtjevima, dijelove u Y-osi trebalo bi zamijeniti ili popraviti
*Može postojati razlike između prikazanih podataka i stvarnih vrijednosti, to bi trebao potvrditi prodajni predstavnik.
