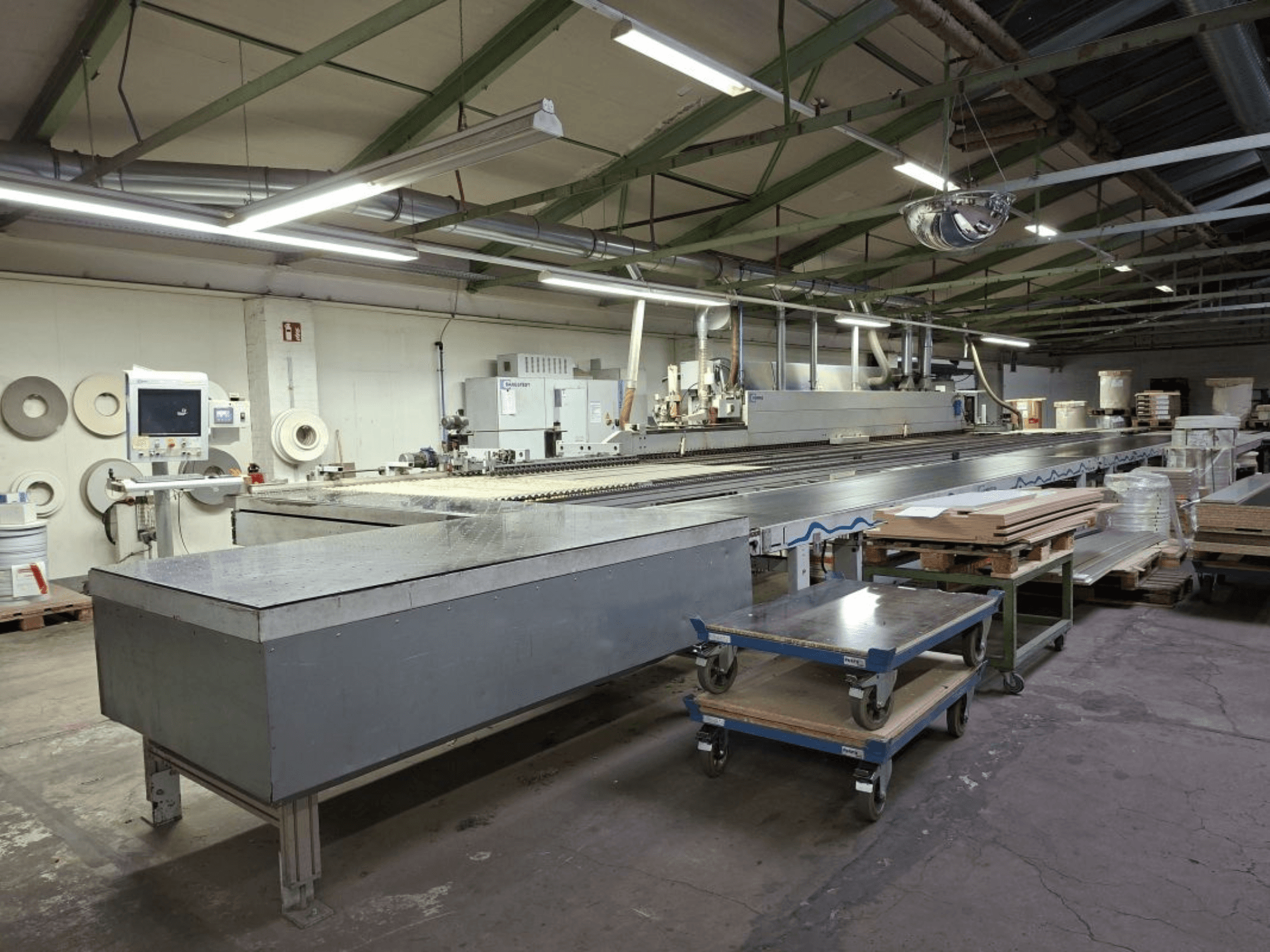

HOMAG - Optimat KAL 330DE-EDG-HOM-2006-00003

• Kapacitet obradka linije:

  • Duljina 250–3000 mm

  • Širina 120–1200 mm

  • Debljina 8–60 mm

• Stroj za lijepljenje rubova (KAL 330) — baza i transport

  • Kontinuirana baza stroja; oslonac obratka s valjcima koji se mogu produžiti ~800 mm

  • Transportni lanac širine 80 mm s gumenom površinom; precizno vođenje, kaljene površine

  • Gornji tlak: pogonski remen

  • Tehnički podaci:

    • Brzina pomicanja 18–25 m/min

    • Radna visina 950 mm

    • Minimalna radna širina: 55 mm pri debljini od 22 mm; 100 mm pri debljini od 60 mm (ovisno o duljini obratka)

    • Prepust/supernatant obratka 30 mm

    • Debljina obratka 12–60 mm

    • Materijal ruba trake: 0,4–20 mm (maksimalni presjek 900 mm²)

    • Materijal ruba iz zavojnice: 0,3–3 mm (maksimalni presjek: PVC 135 mm², furnir 100 mm²)

    • Maks. promjer zavojnice 830 mm

    • Pneumatski priključak 7–8 bara

• Sustav za dovod i upravljanje (integrirano s KAL 330)

  • Fleksibilan sustav za uvlačenje obratka wz10 za automatsko uvlačenje (uzdužno i poprečno); za precizno dimenzionirane, kvadratne dijelove

  • Kontinuirano podešavanje ulaznog vođenja (os), brzina postavljena na ulaznom terminalu

  • Automatsko bočno podešavanje jedinica (prepust obratka 30–80 mm) za lijepljenje i naknadnu obradu

  • Ulazni terminal; aplikator otapala gore/dolje

• Priprema rubova i lijepljenje

  • Jedinica za predglodanje: 2 motora, svaki 4 kW, 150 Hz, 9000 o/min; elektropneumatsko upravljanje

  • Beskonačna vertikalna os SF20 za automatsko centriranje na debljinu ploče

  • Jedinica za predtaljenje sa skladištem granula

  • Sustav brzog zaključavanja za QA/QE jedinicu za nanošenje; prednje spremište QA ljepila za promjenu boje

  • Osnovna jedinica za lijepljenje A20; podešavanje visine spremnika ±5 mm (ručno vreteno)

  • Prošireni spremnik A6/A-E12/A20 za 2 zavojnice (maks. Ø 830 mm); stanica za predgrijavanje za QA/QE

  • Automatsko podešavanje zone pritiska

• Obrezivanje i glodanje

  • Jedinica za obrezivanje HL84 sa stojećim graničnikom za osjetljive rubove

  • Pneumatsko podešavanje motora za rezače (2 položaja: u ravnini/ravno i s prepustom za konturno glodanje)

  • Pneumatska promjena zakošenja/ravnog ruba; ručno podešavanje bočnog zaustavljanja obrezivanja pri promjeni debljine ruba

  • Jedinica za grubo glodanje: 2 motora postavljena jedan na drugi, svaki 1,5 kW, 200 Hz, 12 000 okretaja u minuti; podešavanje visine gornjim pritiskom

  • Pneumatsko podešavanje u 2 položaja: gruba obrada s prepustom od ~0,2 mm / bez prepusta

  • Rezervirani slobodni prostor za jedinicu za fino glodanje

  • Jedinica za konturno glodanje Servo FK13 automatska:

    • 2 motora svaki 0,4 kW, 200 Hz, 12 000 okretaja u minuti

    • Servo kontrolirani pokreti; automatski 8-struki mjenjač alata

    • Brzina pomicanja maks. 20 m/min; minimalni razmak između obratka 500 mm

    • Debljina obratka 12–60 mm

    • Automatsko FK podešavanje za identične radijuse na različitim debljinama rubova; automatsko uvlačenje

    • FK vođenje obratka s dodatnim stezanjem za minimalnu duljinu obratka 120 mm (jednostrano)

• Završna obrada i čišćenje

  • Višenamjenska jedinica za čišćenje MN21 automatska:

    • Do 3 profila; praćenje od vrha/dna/sa strane za skošenje i zaobljavanje na prethodno glodanim PVC rubovima

    • Elektropneumatske zračne mlaznice; automatska promjena skošenja/radijusa; automatsko uvlačenje gornjeg/donjeg alata

    • Podešavanje visine pomoću gornjeg pritiska

  • Separator PVC strugotine gornji/dolji

  • Završna jedinica FA11 gore/dolje:

    • Uređaj za čišćenje s karbidnim nožem; podešavanje visine pomoću gornjeg pritiska

    • Sprej za čišćenje otopinom; jedinica za poliranje; elektropneumatsko upravljanje ravnim strugačem

  • Univerzalne jedinice za glodanje: 2x UF11 kontrolirane

    • Zakretanje do maksimalno 90°; motor 6 kW; osovina 30 mm; položaji motora horizontalni/vertikalni

    • Kontinuirane horizontalne i vertikalne osi za svaki UF11

  • Brusilica s trakom KS10 za ravne rubove; brzina trake 10 m/s; oscilacija

    • Automatsko podešavanje debljine ruba; automatsko uvlačenje; kontinuirano podešavanje momenta

  • Čistač 08 gore/dolje: rotirajuće linearne četke za čišćenje površina

• Upravljanje: Upravljanje napajanjem PC22


Dodatna oprema

• Ulazni stol: HOMAG Optimat TBL 100/10/16, fiksni graničnik lijevo

  • Tehnički podaci:

    • Duljina obratka minimalna 120 mm; duljina maksimalna (za TBL100/25/12) 2500 mm

    • Širina obratka min. 195 mm; maks. 1200 mm

    • Valjak Ø 50 mm; razmak valjaka ~120 mm

    • Kontinuirana brzina pomicanja 7–40 m/min

    • Približne dimenzije: duljina ~1000 mm; širina 1800 mm

    • Bočno vođenje s kontinuirano podesivim valjcima

    • 1 zračni stol 1700 × 650 mm

• Povratak obratka: LIGMATECH ZHR30 “Boomerang” (standardni povrat za velike komade)

  • Omogućuje rukovanje jednostranim protočnim strojevima od strane jedne osobe

  • Kapacitet obratka: duljina 250–3000 mm; širina 250–1200 mm; debljina 8–60 mm; maksimalna težina 60 kg

  • Uređaj za podizanje na izlazu za poravnavanje dijelova s stolom za ulazni zrak

  • Igle za male dijelove, kontrolirane senzorima (automatsko pozicioniranje) za jednostavno okretanje

    • Dimenzije obratka za tokarenje: duljina 50–200 mm; širina 300–800 mm

  • Čišćenje remena (jednostruko): fiksna linija četke
