HOLROYD - 3EX-RBE-OTH-OTH-1999-00001

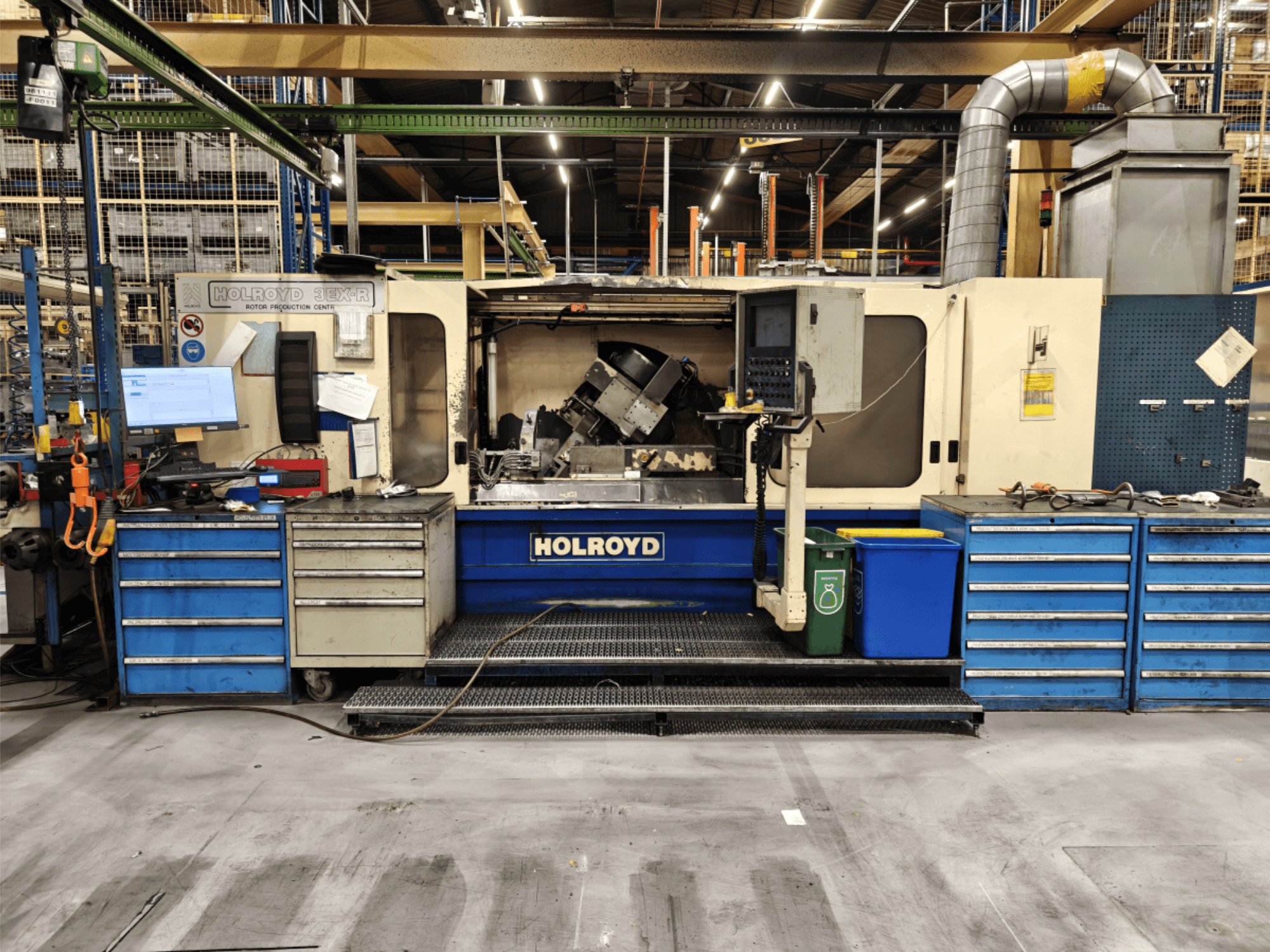

Vrsta stroja: Holroyd 3EX-R CNC centar za proizvodnju rotora

Maksimalni radni promjer: 350 mm

Minimalni radni promjer: 100 mm

Maksimalna duljina (od stezne glave radnog vretena do središta kontravršilice): 1550 mm

Maksimalni hod mjenjača radne glave: 1160 mm

Maksimalna duljina (od vrha radnog vretena do središnje linije vretena rezača): 1363 mm

Minimalna udaljenost (od vrha radnog vretena do središnje linije vretena rezača): 203 mm

Maksimalna udaljenost (od središta radnog vretena do središta vretena rezača): 460 mm

Minimalna udaljenost (od središta radnog vretena do središta vretena rezača): 160 mm

Raspon vodilica: 10-2000 mm

Raspon brzina posmaka (duž spirale): 25-1000 mm/min

Brza brzina pomicanja (pomicanje): 10.000 mm/min

Brzi hod (ulaz): 4.000 mm/min

Brzina vretena radne glave: 0,5-5 okretaja u minuti

Hod pinole kontravršilice: 150 mm

Raspon brzina vretena rezača: 50-500 okretaja u minuti

Maksimalni promjer rezača: 400 mm

Preporučeni promjer rezača: 250 mm

Maksimalna širina rezača: 160 mm

Sučelje vretena rezača: ISO 50 tip 'B' ("ANSI")

Podešavanje kuta vretena rezača od horizontale: $0\pm55^{\circ}$

Ponovljivost ulaznog položaja: 0,005 mm

Točnost dijeljenja stroja (na promjeru 250): 0,010 mm

Točnost vođenja stroja (u 300 mm): 0,010 mm

Snaga motora pogona rezača: 63 KW (1500-2500 okretaja u minuti)

Približna težina (samo stroj): 13.000 kg

Približna površina poda: 7.700 USD x 6.670 USD mm

Električno napajanje: trofazni AC (varijacija ne veća od +/- 6% od nominalne vrijednosti)

Uključene značajke: Uspon glodanja, Ciklus višeprolaznog glodanja, Konusno rezanje, Oprema za rezanje od volfram-karbida, Hidraulični kontravršilac, Recirkulacijska jedinica za filter-maglicu, Automatski sustav podmazivanja, Kalibrirani recirkulacijski kuglični vodeći vijci, Rasvjeta stroja, Klimatizirani upravljački ormar

CNC upravljanje: Holroyd-ov sustav zatvorene petlje s pohranom diska od 3,5" i automatskom dijagnostikom
