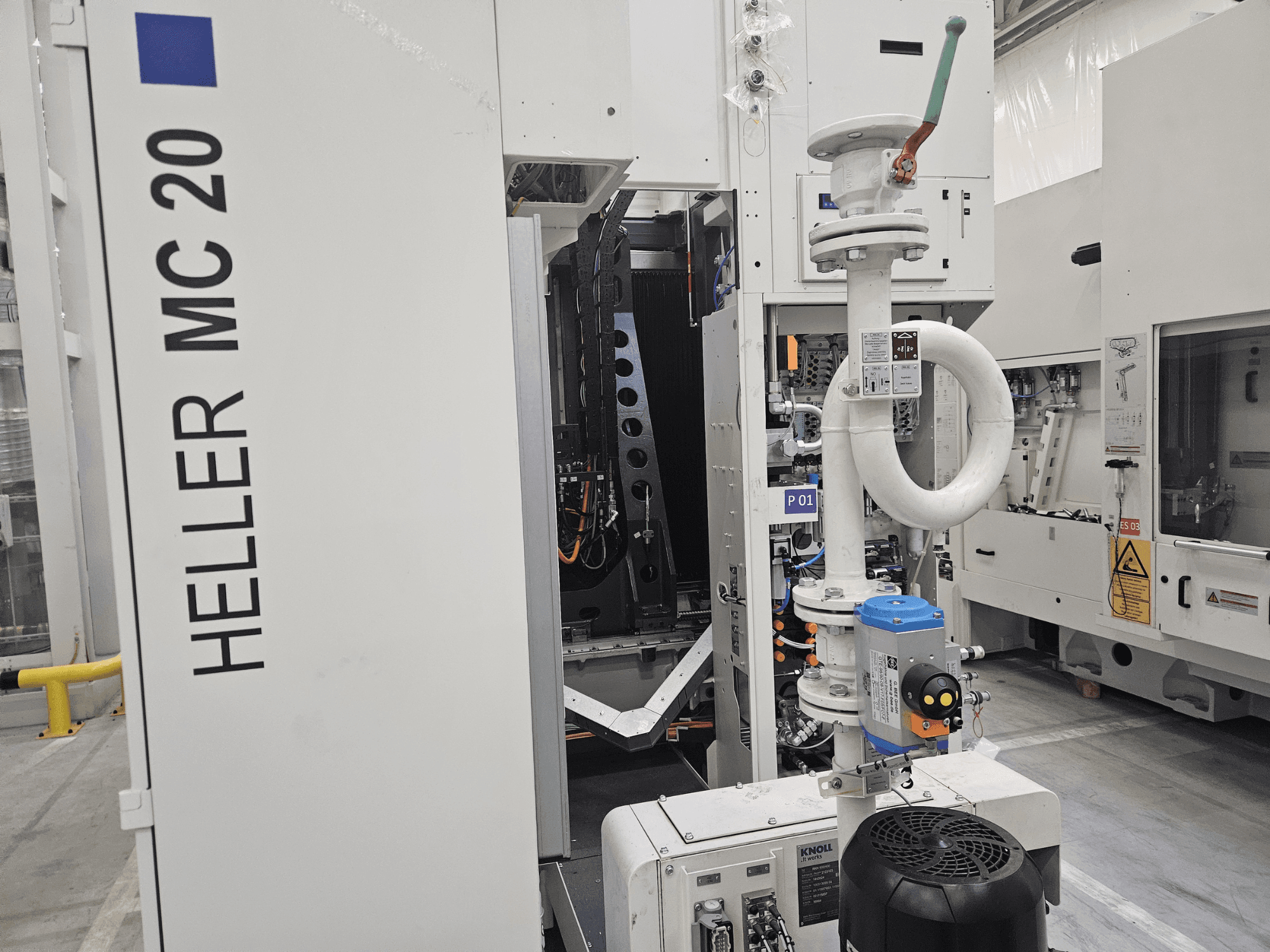

Ovaj 5-osni HELLER MC 20 proizveden je 2019. godine. Ima Siemens 840D sl upravljački sustav, X/Y/Z hodove od 800/750/800 mm i brzine pomicanja do 60 000 mm/min. Vreteno podržava HSK-A63 alate s brzinama do 16 000 o/min. Uključuje spremnik alata s 44 pozicije i rotacijski stol promjera 520 mm. Idealan za složene zadatke obrade. Kontaktirajte nas za više informacija o ovom stroju.
Pregled
- brand: HELLER
- godina: 2019.
- MODEL: MC 20
- namjena: Glodanje
- Lokacija: Poljska
- vrsta stroja: Horizontalni obradni centar
- brand upravljačke jedinice: SIEMENS
Tehničke informacije - HELLER MC 20
Kontrolna jedinica
- Marka upravljanja: SIEMENS
- Model upravljanja: 840D sl
Dimenzije
- Visina stroja: 4000 mm
- Duljina stroja: 5300 mm
- Težina stroja: 13000 kg
Pokret
- Broj osi: 5
- Pomak X osi: 800 mm
- Pomak Y osi: 750 mm
- Pomak Z osi: 800 mm
Tehničke specifikacije
- Maksimalna težina alata: 12 kg
- Snaga vretena: 34 kW
- Brzina vretena: 16000 RPM
Dodatne informacije
Radno područje
Sile dodavanja (X/Y/Z): 10.000 N
Brzine i dinamika
Brzi pomak X/Y/Z: 60.000 mm/min
Ubrzanje: X 7 m/s², Y 8 m/s², Z 6 m/s²
Vreteno / obradna jedinica (HSK-A63)
Sučelje alata: HSK-A63
Promjer vretena u prednjem ležaju: 70 mm
Upravljanje alatima
Vrsta spremnika alata: HSK-A63
Broj pozicija alata: 44
Maksimalna težina alata sa svim zauzetim džepovima: 6 kg
Maks. duljina alata: 550 mm
Maks. promjer alata: sa svim zauzetim džepovima 120/80/80 mm; sa susjednim slobodnim džepovima 150 mm
Minimalno vrijeme od čipa do čipa (VDI): cca. 3,3–4,4 s
Rotacijske osi (A/B/AB)
Promjer rotacijskog stola (os A/B): 520 mm
Promjer interferencijskog kruga: os A 1260 mm; os AB/os B 800/900 mm
Brzina: A-os 17 o/min; B-os/AB-os 40/50 o/min
Rezolucija indeksiranja: A-os 360.000 × 0,001°; B-os 360.000 × 0,001°
Točnost indeksiranja (VDI/DGQ 3441): os A 12 kutnih sekundi; os B 10 kutnih sekundi
Mjerni sustav
Sustav za mjerenje položaja: Izravne, apsolutne linearne skale
Podaci o instalaciji
Napajanje: 400 V / 50 Hz
Ukupna priključna snaga: cca. 27–30 kVA
Potreba za komprimiranim zrakom: 4,5–6 bara
Dodatna oprema
Stroj je u vrlo dobrom tehničkom stanju
Dostupna kompletna servisna dokumentacija
Namjenski sustav za utovar i istovar
*Može postojati razlike između prikazanih podataka i stvarnih vrijednosti, to bi trebao potvrditi prodajni predstavnik.
