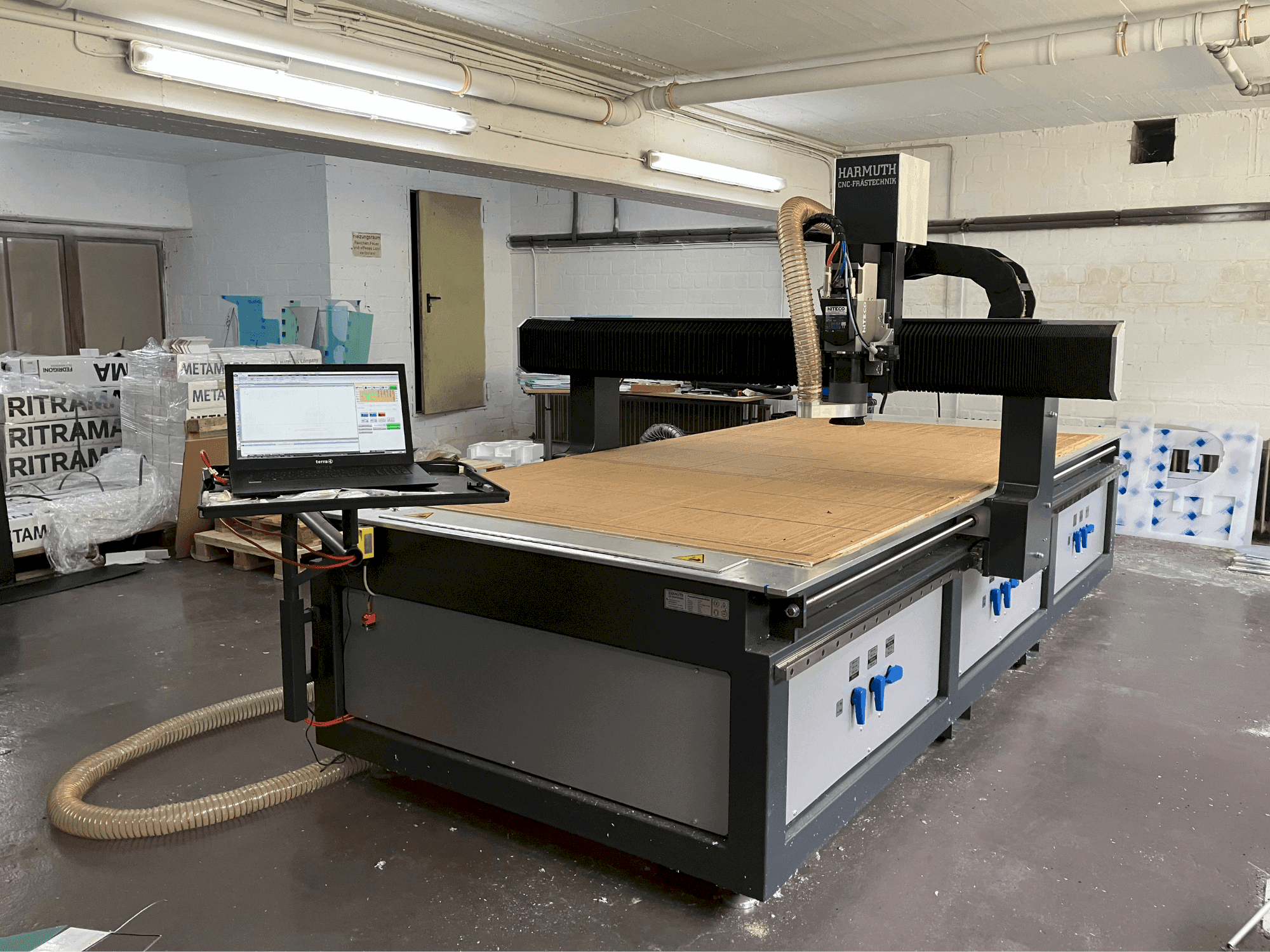

HARMUTH - F+3000DE-MIL-HAR-2020-00001

Dodatne informacije

Prednosti stroja

• Tehničke prednosti stroja:
  • - Raspon brzina vretena: 300 - 24, glodanje bez vibracija, sustav pogona koračnim motorom, automatske funkcije u upravljačkom softveru, kvalitativne prednosti stroja: točkasti laser za približavanje nultoj točki, optičko otkrivanje registracijske oznake, 000 o/min /snaga motora vretena: 3,8 kw /konus alata: sk30
  • - Glodanje bez vibracija, pogonski sustav koračnog motora, automatske funkcije u upravljačkom softveru / kvalitativne prednosti stroja: točkasti laser za približavanje nultoj točki, optičko otkrivanje registracijske oznake

Dodatne informacije

• - -Vanjske dimenzije: duljina = 3760 + radna jedinica 1200 mm, širina 2500 mm, visina 2000 mm. Baza stroja je u potpunosti izrađena od čelika. Portal je izrađen od teškog aluminijskog profila (40KG/m) za glodanje bez vibracija. Pogoni su putem kugličnih vijaka (20x20mm X/Y i 16x5mm za Z-os). Pogonski sustav koračnog motora. Brzine pozicioniranja X/Y do 12m/min, Z 6m/min. Upravljačka elektronika je ugrađena u čelični ormar izravno na stroju. Veza s računalom ostvaruje se putem EtherCada. 2 konfigurirana izlaza utičnica, npr. usisavanje i vakuum. 1 utičnica putem glavne sklopke za uključivanje i isključivanje za upravljačko računalo integriranog vodiča za usisavanje. Softver za upravljanje strojem "Penta-Tec" s vrlo jednostavnim funkcijama rada i mnogim automatskim funkcijama, funkcijama crtanja, izračunima kontura, uvozom DXF, s4m i G-koda, 3D obradom, automatskim dodjeljivanjem ravnine i rezača s DXF nivelacijske sonde za mjerenje visine stola (korekcija stola stroja), sondom za automatsko mjerenje alata, vakuumskim stolom. U lijevanoj aluminijskoj ploči od 15 mm gloda se "šahovski uzorak" na različitim područjima koja se mogu uključiti putem kugličnog ventila. Zatim se na ovaj stol postavlja MDF ploča debljine 5 mm. Zrak se usisava bez bušenja ploče! Oprema stroja: Vreteno za glodanje HITECO PT300 L/4/24 SK30 3,8 kW -300 - 24 000 o/min s frekvencijskim pretvaračem (brzina se kontrolira putem softvera) - kompletan set steznih čahura. Točkasti laser za lakše približavanje nultoj točki. Industrijski usisavač Harmuth Fräse 3x1200 W, 80 litara, 270 mbar. Prijenosno računalo za Pentatec kontrolu. Vakuumska pumpa - Regulirana tlakom 4 kW do 100 Hz, SV 8.190/2-48 -380 mbar cca. 175 m³/h - Upravljanje pumpom putem kontaktnog senzora ili opcionalno putem vakuumskog nadzora brzine stroja (s Profi serijom) - Predodabir vakuumskog tlaka = pumpa regulira vrijednost sve dok je snaga dovoljna (s vakuumskim nadzorom Profi serije) - Cijena uključuje sve komponente 10-struki izmjenjivač alata - za konusne držače, pneumatski se pomiče iz radnog područja tako da nema ograničenja kretanja i da se može progurati dulji dio - uklj. upravljačku elektroniku, ventile, softversko proširenje i sigurnosne uređaje kao što su: Upit pretvarača frekvencije je li motor u mirovanju, mjenjač alata otvoren, stanice za alate slobodne ili zauzete Konusni nosači SK30-ER25 (ER32) za stezne čahure od 3 do 16 mm (20 mm, ovisno o sustavu) Optičko otkrivanje registracijskih oznaka Sustav kamere za otkrivanje registracijskih oznaka i ispravljanje podataka glodanja (Ovaj sustav je integriran u naš softver, nije instaliran drugi softver) Opseg isporuke: glodalica + upravljačka jedinica (PC + softver), vakuumska čašica, kompresor, vakuumska pumpa

Uvjeti plaćanja

• Plaćanje unaprijed

• Financiranje imovine
