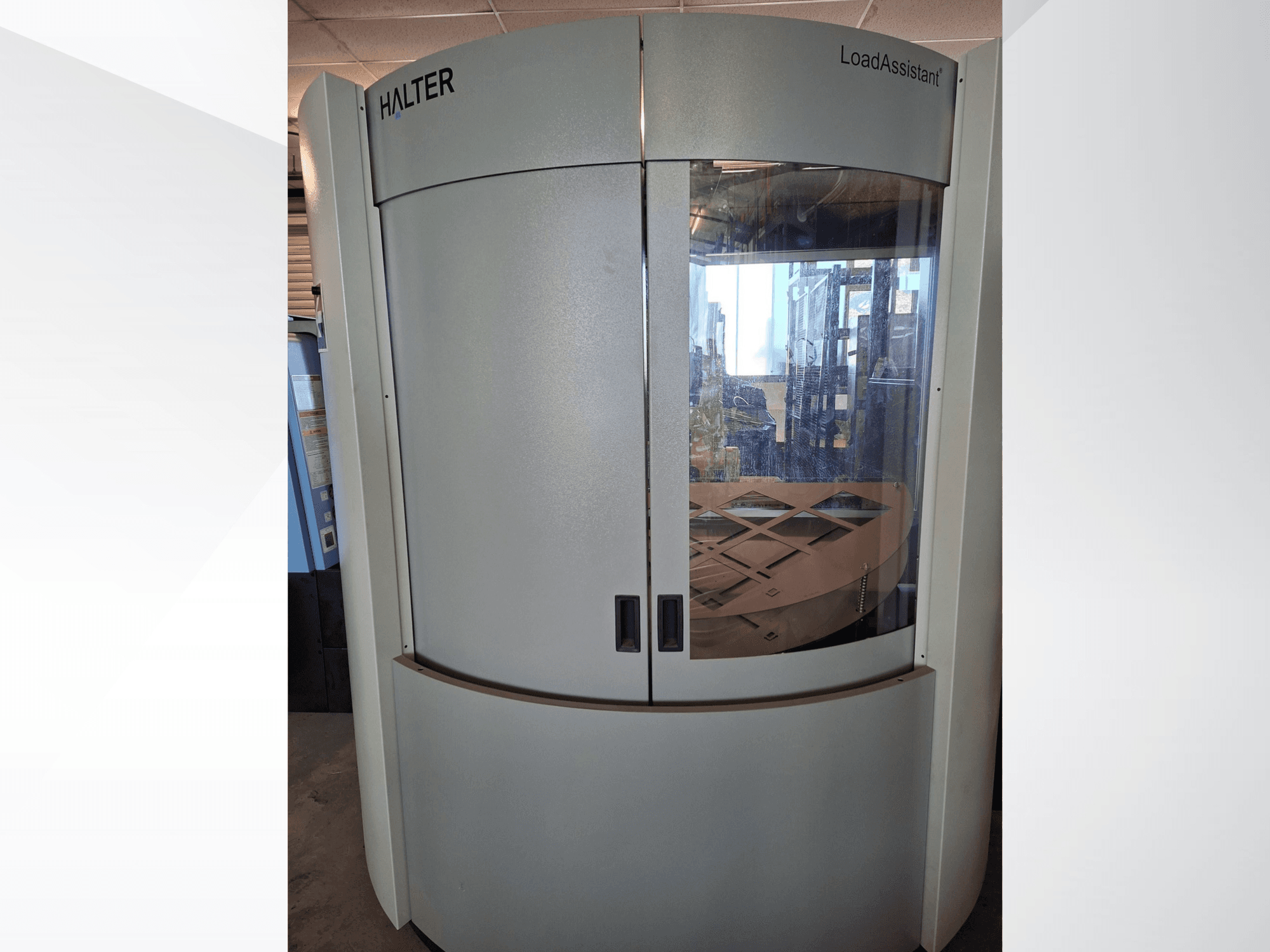

HALTER - LoadAssistant Universal Big 70 DE-ROB-HAL-2022-00001

HALTER LoadAssistant Universal Big 70 (2022)

• Marka upravljačke jedinice: HALTER

• Model upravljačke jedinice: SmartControl

• Zaslon osjetljiv na dodir: 21 inča

• Programiranje: Grafički podržano programiranje (12 koraka)

• Broj CNC strojeva: Do 4

• Robotsko sučelje: Standardno sučelje za CNC strojeve

• Napajanje: 400 V

• Maksimalna struja: 16 A / 32 A

• Potreban tlak zraka: 6,5 bara

• Rotirajući stol za utovar: Da

• Maksimalni kapacitet utovarnog stola: 3000 kg

Kapacitet obratka:

• Promjer obratka: 10–300 mm

• Minimalna veličina obratka (D × Š): 10 × 10 mm

• Maksimalna veličina obratka (D × Š): 300 × 300 mm

• Nosivost robota: 35 kg / 70 kg

• Maksimalna ukupna težina na utovarnom stolu: 3000 kg

• Maksimalan broj obradaka (10–35 mm): 206

• Maksimalan broj obradaka (23–55 mm): 112

• Maksimalan broj obradaka (23–85 mm): 62

• Maksimalan broj obradaka (23–115 mm): 46

• Maksimalan broj obradaka (23–175 mm): 28

• Maksimalan broj obradaka (23–195 mm): 24

• Maksimalni broj obradaka (23–300 mm): 18

Nosivost osovine:

• Promjer obratka: 10–40 mm / 10–80 mm

• Minimalna veličina obratka (D × Š): 10 × 10 mm

• Maksimalna veličina obratka (D × Š): 40 × 40 mm / 80 × 80 mm

• Duljina obratka: 300–600 mm

Instalirane opcije:

• Univerzalna hvataljka za tokarenje Big 70

• Okretna stanica

• Svjetlo indikatora statusa

• Rešetkasta ploča 23–175 mm velika

• Kutija strojnog sučelja

• Set kabela za spajanje stroja

• Potpuna CE certifikacija stroja

S FANUC robotskom rukom:

• Proizvođač: FANUC

• Model: M-710iC/70

• Vrsta robota: Industrijski robot

• Broj osi: 6

• Maksimalna nosivost: 70 kg
