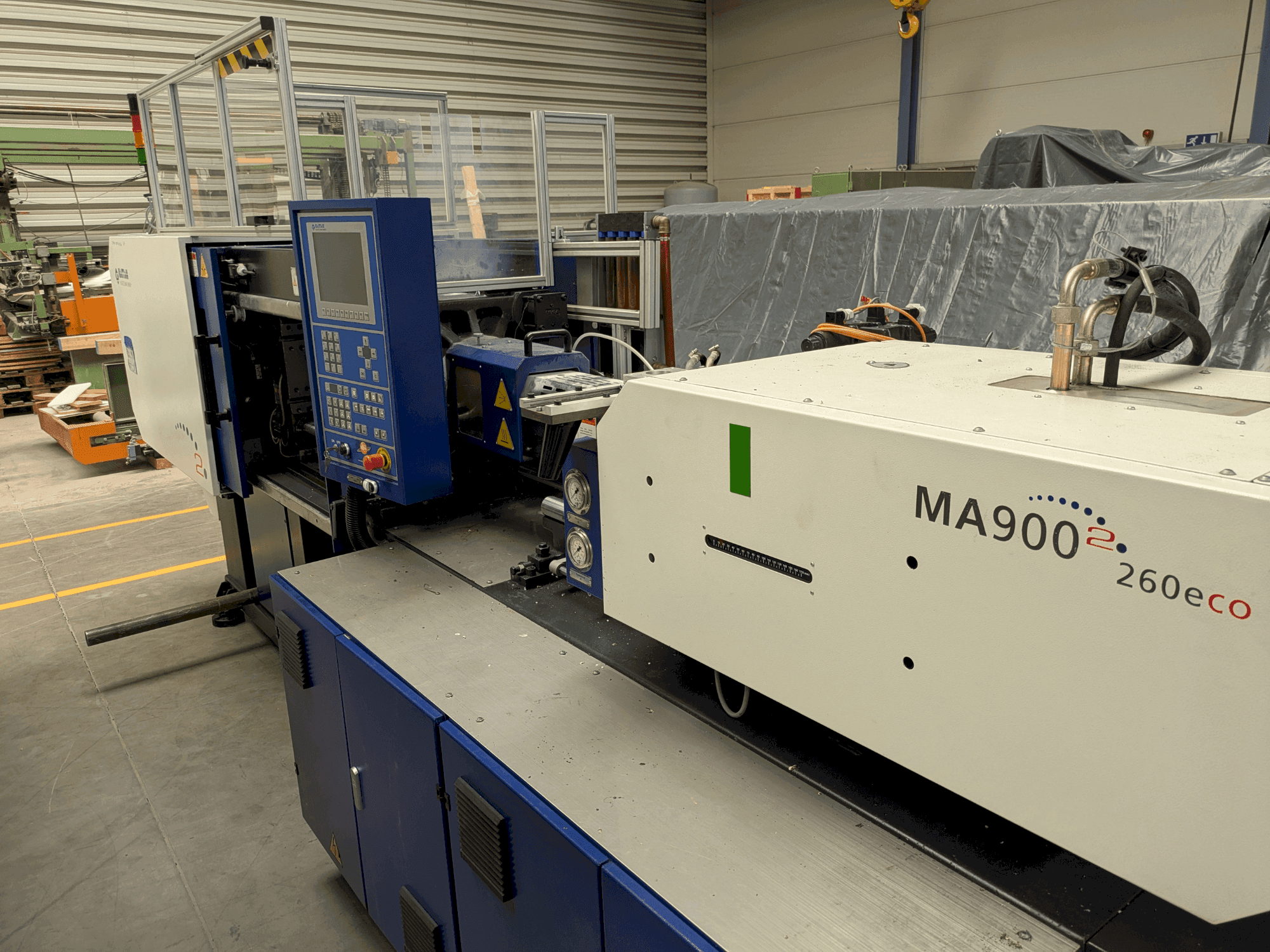

HAITIAN - MA900 II ecoDE-INJ-HAI-2016-00001

Kapacitet ubrizgavanja (PS): 139 g

Kapacitet plastifikacije: 13,3 g/s

Snaga grijanja: 7,85 kW

Razmak između spojnih šipki (v x v): 360 × 360 mm

Dostupna visina matrice: 150 – 380 mm

Broj izbacivača: 5

Snaga motora pumpe: 11 kW

Minimalna veličina kalupa (dך): 250 × 250 mm

Potreban prostor za ugradnju: Oko stroja treba biti najmanje 1 m slobodnog prostora za rad i održavanje.

Dijagram temelja stroja i podloge

Vrsta temelja: Preporučuje se armiranobetonski temelj.

Nosivost: Mora podupirati težinu stroja ≥ 3,5 t.

Tolerancija ravnine: Stroj mora biti postavljen na ravnoj podlozi (nagib ≤ 0,2 mm/m).

Prigušivanje vibracija: Koristite antivibracijske podloge ili čelične ploče ispod stopa stroja

Zahtjevi za kabele i električne instalacije

Snaga motora pumpe: 11 kW

Snaga grijanja: 7,85 kW

Ukupna instalirana snaga (približno): ~19 kW

Napajanje: trofazno, obično 400 V / 50 Hz (provjerite lokalne specifikacije).

Preporuka za prekidač: ≥ 40 A (ovisi o lokalnim standardima).

Uzemljenje: Potrebno je pouzdano uzemljenje (otpor ≤ 4 Ω).

Dijagram ovjesa kabela: Stroj mora biti niveliran prije spajanja kabela

Zahtjevi za hlađenje i hidrauliku

Kapacitet spremnika ulja: 190 L (koristite preporučeno hidrauličko ulje ISO VG46).

Potreba za rashladnom vodom:

Za hladnjak hidrauličkog ulja

Za rashladne krugove kalupa (osigurana 4 × prolaza za vodu)

Kvaliteta vode: Čista, nekorozivna, filtrirana.

Tlak vode: 0,2 – 0,4 MPa

Uvjeti okoline

Temperatura okoline: 5 – 40 °C

Relativna vlažnost: ≤ 90% (bez kondenzacije)

Mjesto ugradnje: U zatvorenom prostoru, bez vibracija i prašine
