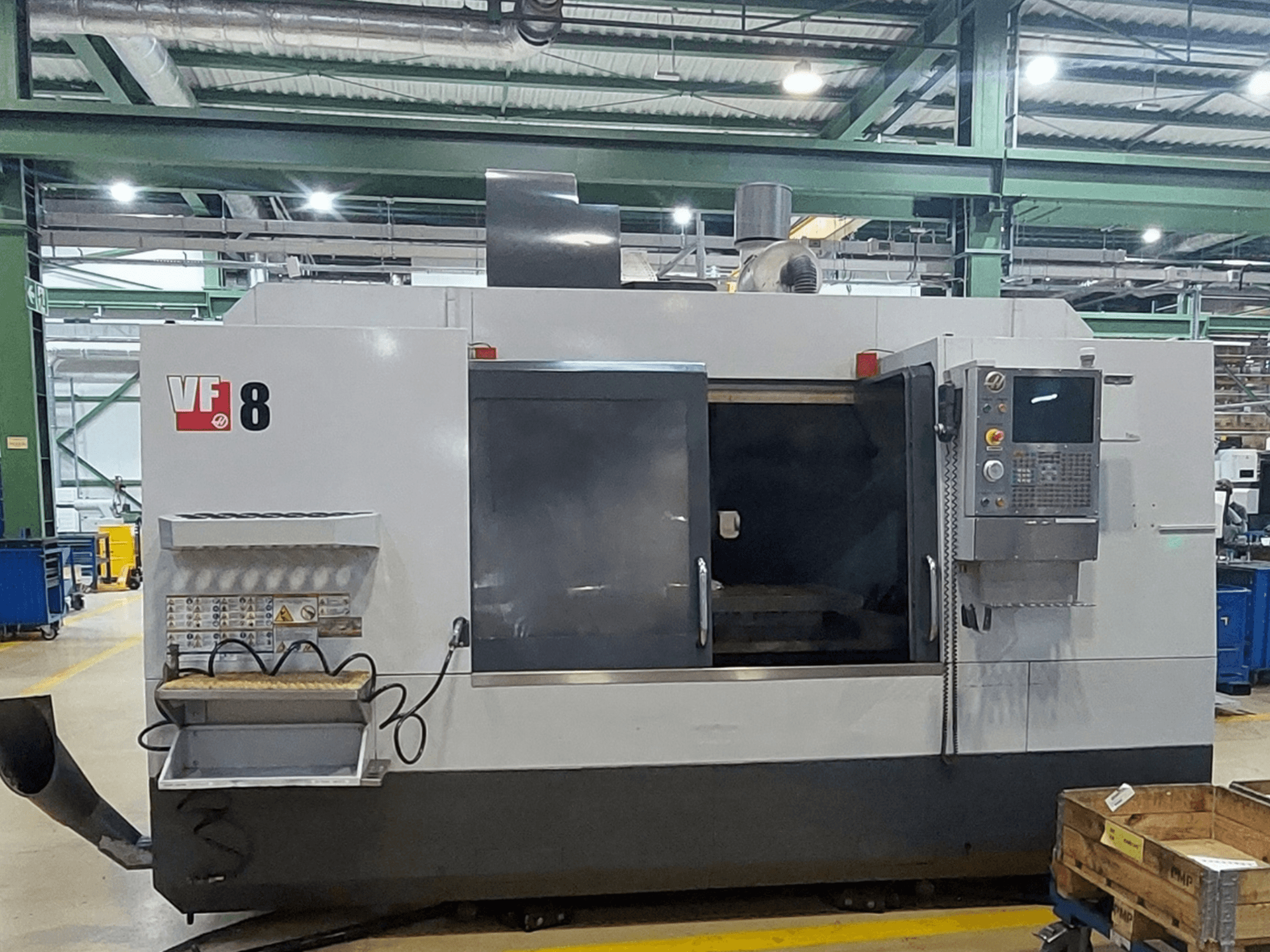

HAAS - VF-8PL-MIL-HAA-2015-00004

• CE oznaka: Da (po natpisnoj pločici)

• CNC upravljanje

  • Haas CNC upravljanje, klasična generacija

  • 15-inčni LCD zaslon u boji

  • USB priključak

  • Programska memorija: 1 MB

  • Prekidač za zaključavanje memorije

  • Daljinski upravljač s zaslonom u boji

• Pomicanje osi i brzine pomaka

  • Udaljenost od vrha vretena do stola: 102–864 mm

  • Brzi pomak (X/Y/Z): 15,2 m/min

  • Maksimalna brzina rezanja: 12,7 m/min

• Radni stol

  • Dimenzije stola: 1626 × 914 mm

  • Maks. ravnomjerno raspoređeno opterećenje stola: 1814 kg

• Vreteno

  • Maksimalni okretni moment: 122 Nm pri 2000 o/min

  • Pogon: Linijski direktni pogon s vektorskim upravljanjem

  • Podmazivanje ležajeva: Ubrizgavanje zraka/ulja

  • Hlađenje: Hlađenje tekućinom

  • Kruto narezivanje navoja

• Mjenjač alata

  • Bočno montiran, dvostruka ruka

  • Maks. promjer alata (svi džepovi ispunjeni): 76 mm

  • Maks. promjer alata (susjedni džepovi prazni): 152 mm

  • Maks. duljina alata od mjerne linije: 406 mm

  • Od alata do alata: 2,8 s

  • Od čipa do čipa: 3,6 s

• Rashladna tekućina

  • Sustav rashladne tekućine

  • Kapacitet spremnika rashladne tekućine: 360 litara

  • Programabilna mlaznica rashladne tekućine

• Električni i pneumatski

  • Kontinuirana potrošnja energije: 28 kVA

  • Vršna potrošnja snage: 40 kVA

  • Potrošnja komprimiranog zraka: 113 l/min pri 6,9 bara

  • Dovod zraka: 3/8 inča (≈10 mm)

• Dimenzije i težina

  • Širina uključujući izbacivanje puža za strugotine: 4801 mm

  • Ukupna dubina: ≈3480 mm

  • Visina s 24 + 1 izmjenjivačem alata: 2972 mm

  • Širina otvora vrata: 1549 mm

  • Približne dimenzije za dostavu na paleti: 4900 × 3070 × 3300 mm

Dodatna oprema

• Automatski puž za strugotine

• Uključena dvostepena platforma za operatera: 1842 × 570 × 318 mm
