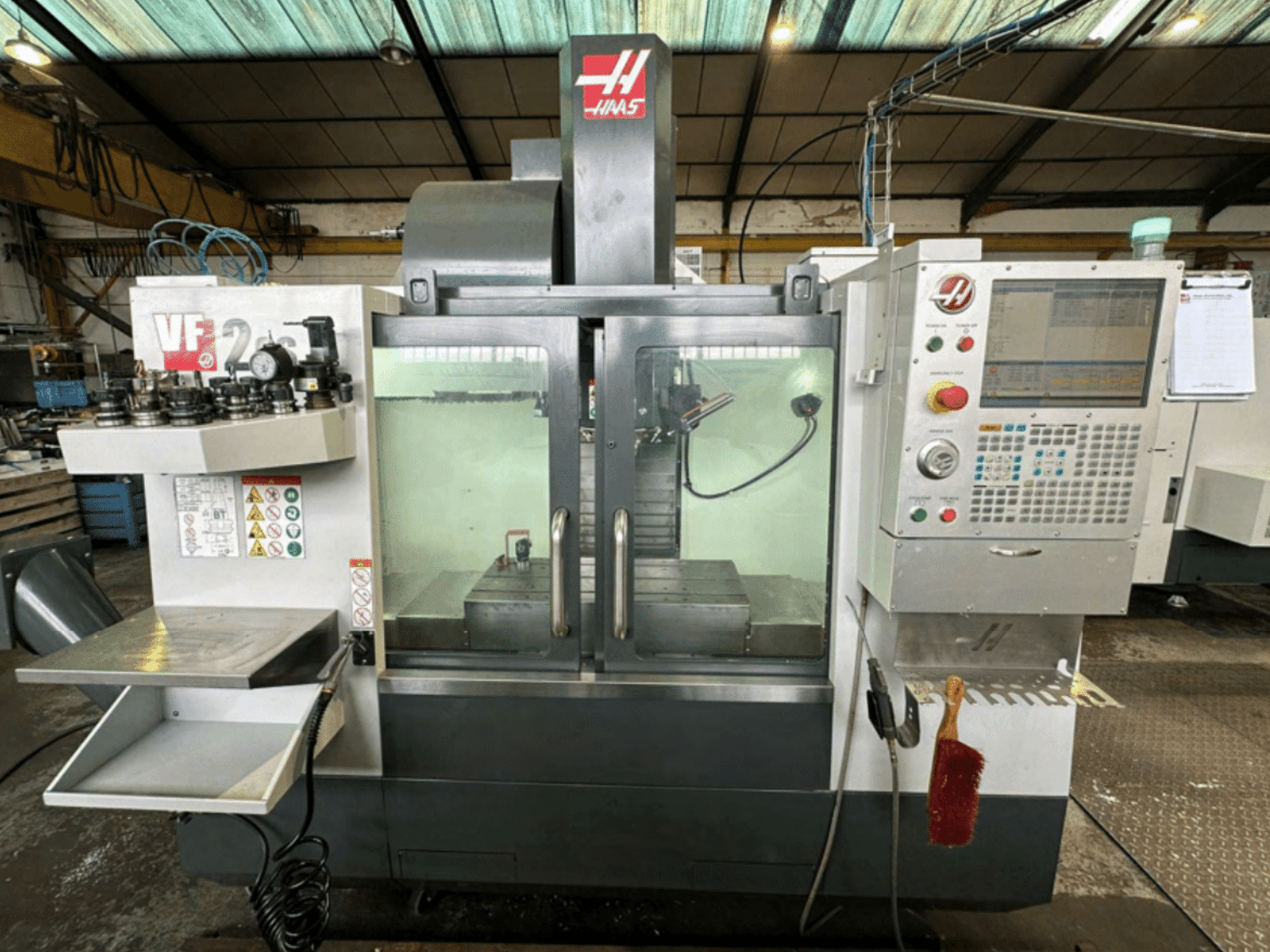

HAAS - VF-2SS-EUES-MIL-HAA-2018-00001

Stol: 914 × 356 mm, 3 T-utora, širina 16 mm (5/8"), razmak 125 mm

Vreteno:

• Maksimalni okretni moment: 120–125 Nm pri niskim okretajima

• Rotacija: programabilna u smjeru kazaljke na satu/lijevo u smjeru kazaljke na satu (M03/M04), orijentacija M19

• Podmazivanje ležajeva: zrak/ulje

Mjenjač alata:

• Bočno montirani SMTC superbrzi, 30+1 stanica

• Od alata do alata: ~1,6 s; od čipa do čipa: ~2,2 s

• Maks. alat: 5 kg; Ø 76 mm (susjedni puni) / Ø 127 mm (susjedni prazni); duljina 279 mm

Brzine posmaka i performanse:

• Brzi pomicači (X/Y/Z): 35,6 m/min

• Maks. posmak rezanja: 21 m/min

• Aktivirano veliko ubrzanje (Super Speed) i obrada velikom brzinom

Mjerno mjerenje (WIPS, Renishaw), potpuno integrirano s Haas VPS-om:

• Sonda za obradu: automatsko nuliranje, mjerenje kontura, središta rupa, kutne površine, provjera položaja

• Sonda za alat: mjerenje duljine/promjera, detekcija loma alata

Rashladna tekućina i pneumatika:

• Rashladna tekućina s spremnikom od 200 l; standardna orijentacija mlaznice + prsten vretena

• Podmazivanje maglom za bušenje/narezivanje navoja

• Komprimirani zrak: 6,5–7 bara (95–100 psi) za izmjenu alata i čišćenje

Upravljanje i povezivost (Haas NGC, 15" zaslon u boji):

• Memorija programa: 32 GB

• Korisničko sučelje: izbornici, preglednik datoteka, pomaci, integrirani VPS

• Povezivost: Wi-Fi, Ethernet, prednji USB

• Programiranje: makroi (# varijable, AKO/ONDA, DOK, izračuni), VPS editor, prikaz medija

Aktivirane opcije/softver:

• Makroi, rotacija i skaliranje, kruto narezivanje navoja, orijentacija vretena M19

• Brza obrada, VPS editor, medijski prikaz

• Mogućnost 4. osi (upravljanje), 32 GB memorije, Wi-Fi povezivost

• Odstupanja alata i obratka, vreteno od 12.000 o/min, WIPS (obradak + sonda alata)
