Hüttenhölscher - LineDE-BOR-HUT-2012-00001

• Upravljanje: PC-kontrolirani slijed funkcija pod Windowsima 7, TwinCAT

• Dimenzije dijela:

  • Duljina: 300–2250 mm

  • Širina: 350–710 mm

  • Debljina: 16–25 mm

• Stanica za bušenje s 2 stanice:

  • Osnovni okvir kao zavarena konstrukcija s obrađenim površinama za vijke

  • 2x transportna traka sa zubcima V = 1,5 m/s

  • 2x pneumatsko podizanje za nazubljene trakaste transportere

  • 2x čepova za dijelove ormara, prigušena amortizerima

  • 2x pneumatska dvostruka stezna cilindra, upravljana kugličnim vijkom i servo motorom, pomaknuta na bočnu visinu (mjerenje bočne visine)

  • 2x pneumatsko ravnalo za križno poravnanje (provjera vjerodostojnosti)

  • 2x vakuumske stezne jedinice u stolu bušilice

  • 2x 0-linijski upravljiv

• Podrška:

  • Nosač se može pomicati u smjeru X pomoću servomotora

• 2x oprema za bušenje (nosač 1):

  • Nosač opremljen s 2 jedinice (obrada odozgo)

  • Pojedinačno pomicanje u smjeru Y pomoću servomotora

  • Pojedinačno pomicanje u smjeru Z pomoću servomotora

  • Bušaći mehanizam a = 32 mm, podesiv s frekvencijskim pretvaračem, stezna glava Ø 10h7 s vijkom za navoj

  • Poziva vretena, 8000 o/min

  • Dva zupčanika za bušenje sa 16 vretena

• Pila za utore (nosač 1):

  • Jedinice za piljenje za rezanje posebnih utora na stražnjoj stijenci

  • Jedinica za piljenje s držačem alata, regulacija brzine putem frekvencijskog pretvarača

  • Pneumatski pilotno upravljani radni položaj

• 2x vretena za glodanje desno/lijevo na prednjem rubu (nosač 1):

  • Pneumatski pilotno upravljani radni položaj

Dodatna oprema (automatizacija, rukovanje, zaštita, transporteri)

• Utovar/rukovanje:

  • Utovarni portal sa 6 stanica

  • 2-osni portalni robot; Y/Z osi sa servo motorima; udaljenosti kretanja: Y-os 8500 mm, Z-os 1500 mm

  • Usisna poprečna greda s četverokružnim dovodom vakuuma; stvaranje vakuuma ejektorom

  • Detekcija dvostrukih dijelova

  • Portal podržava

  • 4 stanice za slaganje

  • 1 stanica za odmor ruku (automatsko/ručno hranjenje)

  • 1 stanica za uklanjanje (automatsko/ručno uklanjanje)

• Raspon bočnog uvlačenja:

  • Visina slaganja: maks. 1000 mm (60 dijelova) uklj. zaštitnu ploču

  • Dimenzije zaštitnih ploča:

    • 1380 mm x 780 mm

    • 1220 mm x 720 mm

    • 1120 mm x 620 mm

    • 2290 mm x 620 mm

  • Debljina: 25 mm

  • Debljina: maks. 28 kg

• Podni valjkasti transporter / utovar snopa:

  • 4 valjkaste transportne linije, širine 930 mm x duljine 3600 mm, visine 300 mm

  • Uvlačenje/uklanjanje: ručni poprečni prijenosni kolica

• Pomoćne stanice / automatsko hranjenje:

  • Transportni dio širine 950 mm x duljine 4100 mm; integrirani bočni graničnik

• Ručno hranjenje:

  • Dio zupčastog remena širine 900 mm x duljine 2500 mm

• Prijevoz shuttleom:

  • Dio zupčastog remena širine 900 mm x duljine 2500 mm; horizontalni hod cca. 2500 mm trofaznim motorom

• Povratak:

  • Transportni dio širine 950 mm x duljine 4000 mm; pneumatski graničnik

• Rotacijska jedinica od 90°:

  • Vakuumska vakuumska čašica; pneumatski hod; rotacija trofaznim motorom za +/- 90°

• Stanice za pražnjenje / automatsko uklanjanje:

  • Transport širine 950 mm x duljine 3000 mm; pozicioniranje dijelova ormara pomoću enkodera

• Ručno uklanjanje:

  • Dio zupčastog remena širine 900 mm x duljine 3000 mm

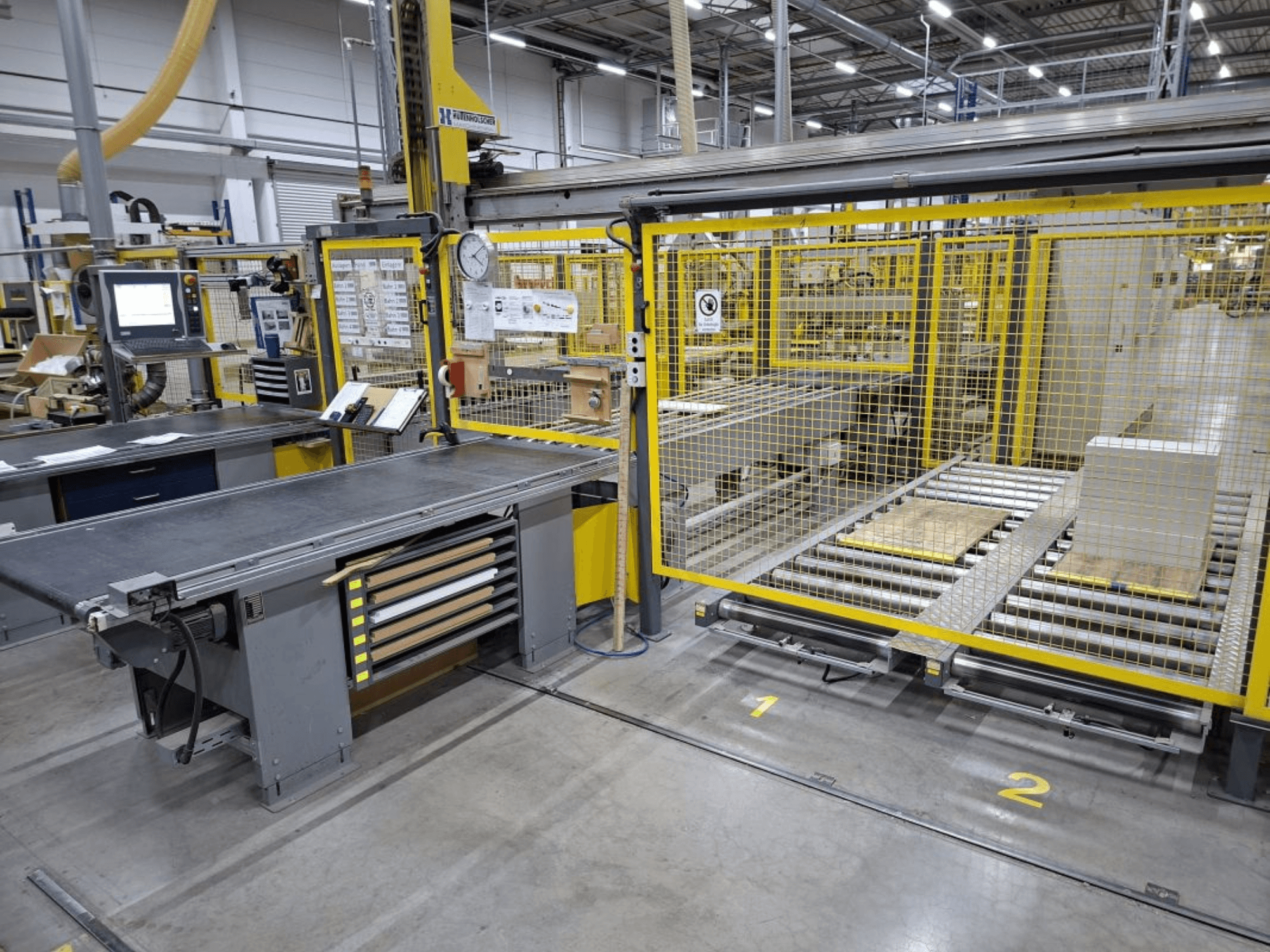

• Zaštitni sustav za hranjenje:

  • Zaštitna ograda od 45 m s 3 pristupna vrata

  • 2 klizna vrata za punjenje podnih valjkastih transportera

  • Unos, zahtjev i otpuštanje potvrdom
