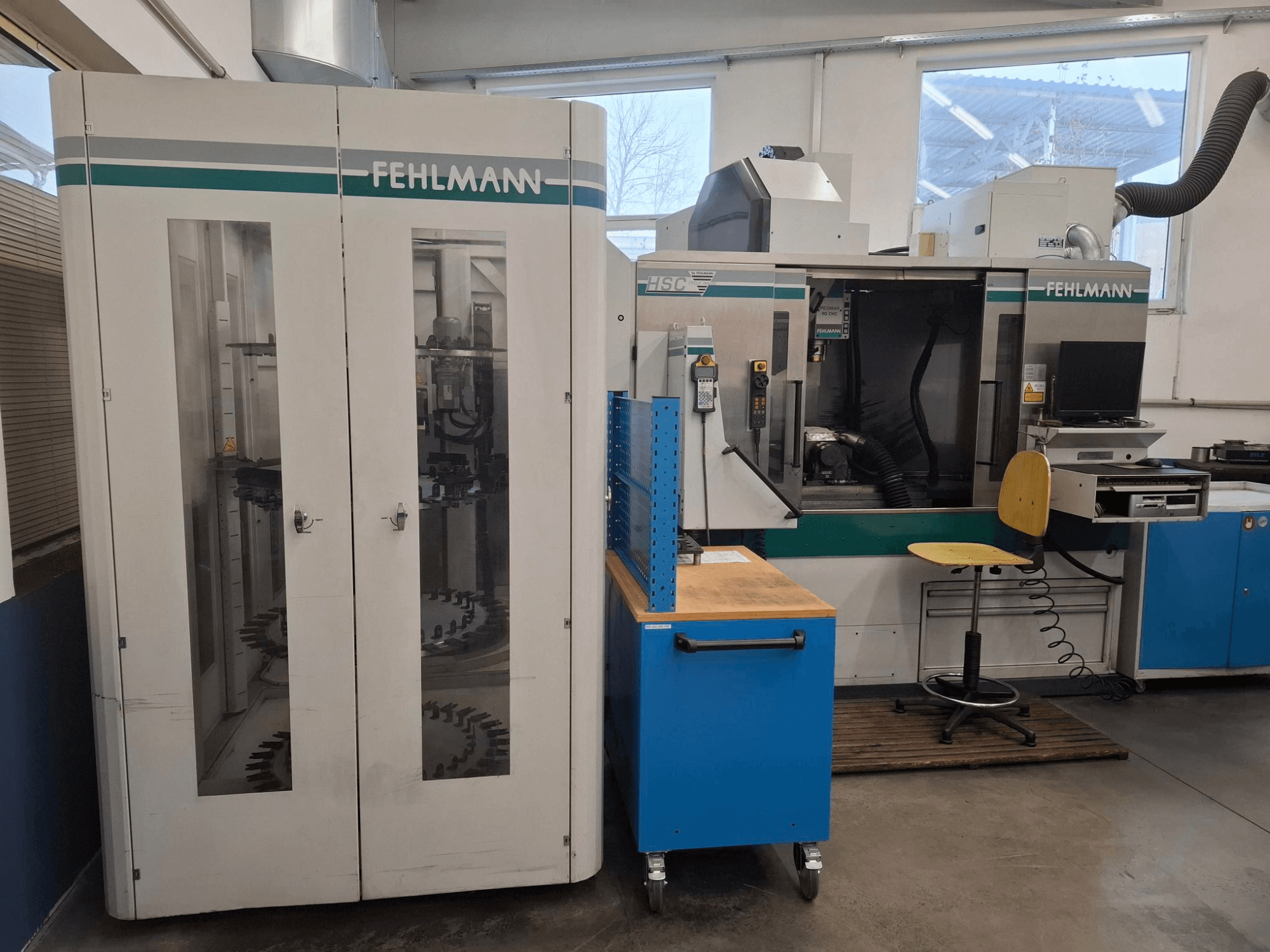

FEHLMANN - PICOMAX 90-HSC + Erowa automationCZ-MIL-FEH-2005-00001

• Veličina stola: 1260x490 mm

Dodatna oprema

• uklj. EROWA Robot Multi automatizaciju

• Stavka 20 (broj artikla 3391-176): 1 kom. Kontinuirano upravljanje putanjom Heidenhain iTNC 530M (standardna osnovna verzija) Stavka 30 (broj artikla 3360-181): 1 kom. Softverska opcija 1 za iTNC 530M (obrada rotacijskim stolom u mm/min, programiranje kontura na površini cilindra, naginjanje radne ravnine, uključujući kružnu interpolaciju u 3 osi) Stavka 40 (broj artikla 3360-182): 1 kom. Softverska opcija 2 za iTNC 530M (3D obrada: glatko kretanje, 3D kompenzacija alata, TCPM, 5-osna linearna interpolacija, splinei, vrijeme obrade bloka 0,5 ms) Stavka 50 (broj artikla 3391-211): 1 kom. Standardni sustav stezanja Stavka 60 (broj artikla 3390-220): 1 kom. Strojni stol 1260x490 s 9 T-utora 12H8, razmak 50 mm Stavka 70 (broj artikla 3391-240): 1 kom. Sustav za izmjenu alata s 28 mjesta za spremnik HSK-E50 Stavka 80 (broj artikla 3390-270): 1 kom. Bočni ogradni prostor za obradu izrađen od nehrđajućeg lima, s kliznim vratima koja se široko otvaraju sprijeda i polikarbonatnim pločama. Uklj. 2 antistroboskopska svjetla. Desna bočna vrata s ručnim ili opcionalnim automatskim otvaranjem. Stavka 90 (broj artikla 3390-272): 1 kom. Desna bočna vrata s prozorom, zaključavajuća Stavka 100 (broj artikla 3390-275): 1 kom. Automatska vrata ograde lijevo do P90 za utovar obratka. Uklj. 2 pneumatska cilindra, vodilice, upravljački ventil i upravljački krug za CNC upravljanje. Stavka 110 (broj artikla 3390-288): 1 kom. Potpuno zatvaranje područja obrade prema vrhu (32/28 alata), s udubljenjem za utovarnu dizalicu koje se može zaključati. Stavka 120 (broj artikla 3360-506): 1 kom. Proširena funkcija uštede energije putem elektroničkog timera. Automatsko prebacivanje pogona stroja u stanje pripravnosti nakon završetka NC programa i ponovnog pokretanja postrojenja. Stavka 130 (broj artikla 3360-842): 1 kom. Sustav za odvod uljne magle za područje obrade Stavka 140 (broj artikla 3390-851): 1 kom. Standardni sustav rashladne tekućine 3 bara / 30 l/min s 2 potopne pumpe, ladicom za strugotine, dodatnim uloškom za fine strugotine i rastezljivim mrežastim filterom. Spremnik rashladne tekućine zapremine 240 l. Stavka 150 (broj artikla 5130-101 Specijal): 1 kom. Priprema za sustav podmazivanja minimalnom količinom. Crijeva provedena kroz glavu stroja do vretena. Prebacuje se putem M-funkcija. Stavka 160 (broj artikla 3363-872): 1 kom. 3D sustav dodirne sonde Renishaw MP 40 uklj. umetak za vreteno HSK E50, dodirna olovka Ø 6 mm, bežični prijenos signala putem infracrvenog sustava. Samokalibracija s 360° zračenjem. Stavka 170 (broj artikla 3390-877): 1 kom. Laserski sustav NT za visokoprecizno mjerenje i nadzor alata D 0,15 do 63 mm. Ciklusno podržano mjerenje promjera i duljine, kao i stabilnosti konture. Uključuje automatsko poravnanje i provjeru CNC stola alata. Stavka 180 (broj artikla 3360-918): 1 kom. FEHLMANN HSC postavke (ciklus 327) za dinamičku optimizaciju digitalnih pogona osi. Stavka 190 (broj artikla 4875-114): 1 kom. Automatska CNC jedinica za indeksiranje i okretanje ATS 160 CNC-SDKD--ITSPC u digitalnoj izvedbi s Erowa brzosteznom steznom glavom ITS Power Chuck. Visina središta: 160 mm. Raspon zakretanja: +18° do -5°. Maks. promjer obratka: 300 mm. Maks. težina obratka: 50 kg. Stezni moment zakretne osi: 1000 Nm. Stezni moment indeksne osi: 600 Nm. Težina: 110 kg. Stavka 200 (broj artikla 3390-714): 1 kom. Priprema na strani stroja za montažu CNC jedinice za indeksiranje/okretanje ATS 160 CNC-D na Fehlmann Picomax 90 CNC. Stavka 210 (broj artikla 4875-787): 1 kom. Kratki ispitni trn (60 mm) za provjeru nulte točke uređaja. Stavka 220 (broj artikla 4875-876): 1 kom. Elevacija za laserski mjerni sustav. Stavka 230 (broj artikla 4875-950): 1 set materijala za pričvršćivanje za stol s T-utorima 12 mm. Sustav za utovar obratka EROWA Robot Multi (ERM): Stavka 240 (broj artikla 5209-010): 1 kom. EROWA Robot Multi Sustav za utovar obratka s kombiniranim spremnicima za tipove paleta ITS50, držač 72, ITS148, UPC. Stavka 250 (broj artikla 5209-020): 1 kom. Fiksna hvataljka RCS I. Stavka 260 (broj artikla 5208-031): 1 kom. Pneumatska jedinica za upravljanje steznom glavom br. 1 na stolu stroja br. 1. Stavka 270 (broj artikla 5209-040): 1 kom. Hvataljka RCS za ITS 50. Stavka 280 (broj artikla 5209-100): 4 kom. Ploča spremnika za ITS 50, Držač 72, uspravan, maks. 6 ploča svaka, 30 držača elektroda, preporučena maks. veličina obratka: cca. 100 x 100 x 200. Stavka 290 (broj artikla 5201-150): 1 kom. Paleta za poravnanje ITS 115. Stavka 300 (broj artikla 3390-295): 1 kom. Konstrukcija za montažu robota s ogradnim pločama, dnom za skupljanje kapanja i setom kabela. Stavka 310 (broj artikla 5220-001): 1 kom. FEHLMANN Milling Center Manager (MCM) verzija 5 za obradne centre s automatskim učitavanjem obratka. Uklj. PC hardver s Windows XP. Stavka 320 (broj artikla 5220-803): 1 kom. Upravljačka konzola MCM s ladicom za tipkovnicu koja se može zaključati i držačem za 4 alata HSK50. Komplet pribora za HSC stroj HSK-E50: Stavka 330 (broj artikla 8079-002): 1 kom. Kalibracijska igla 12/10 mm. Stavka 340 (broj artikla 8520-000): 1 kom. Konusni čistač HSK 50. Sustav za usisavanje grafitne prašine: Stavka 350 (broj artikla 5002-001): 1 kom. Industrijski vakuumski sustav za usisavanje grafitne prašine Tip 16.2.5, automatski. Usisna turbina 3,1 kW, nominalni protok zraka 1'680 m³/h, zvučno izolirana do 75 dBA, spremnik od 100 l. Stavka 360 (broj artikla 5002-011): 1 kom. 1 usisna točka desno, cijevi 100 mm. Stavka 370 (broj artikla 5002-090 Specijal): 1 kom. Usisna točka za ručno čišćenje strojne prostorije. Stavka 380 (broj artikla 3390-565): 1 kom. Rashladna jedinica za upravljački ormar za PICOMAX 90.
