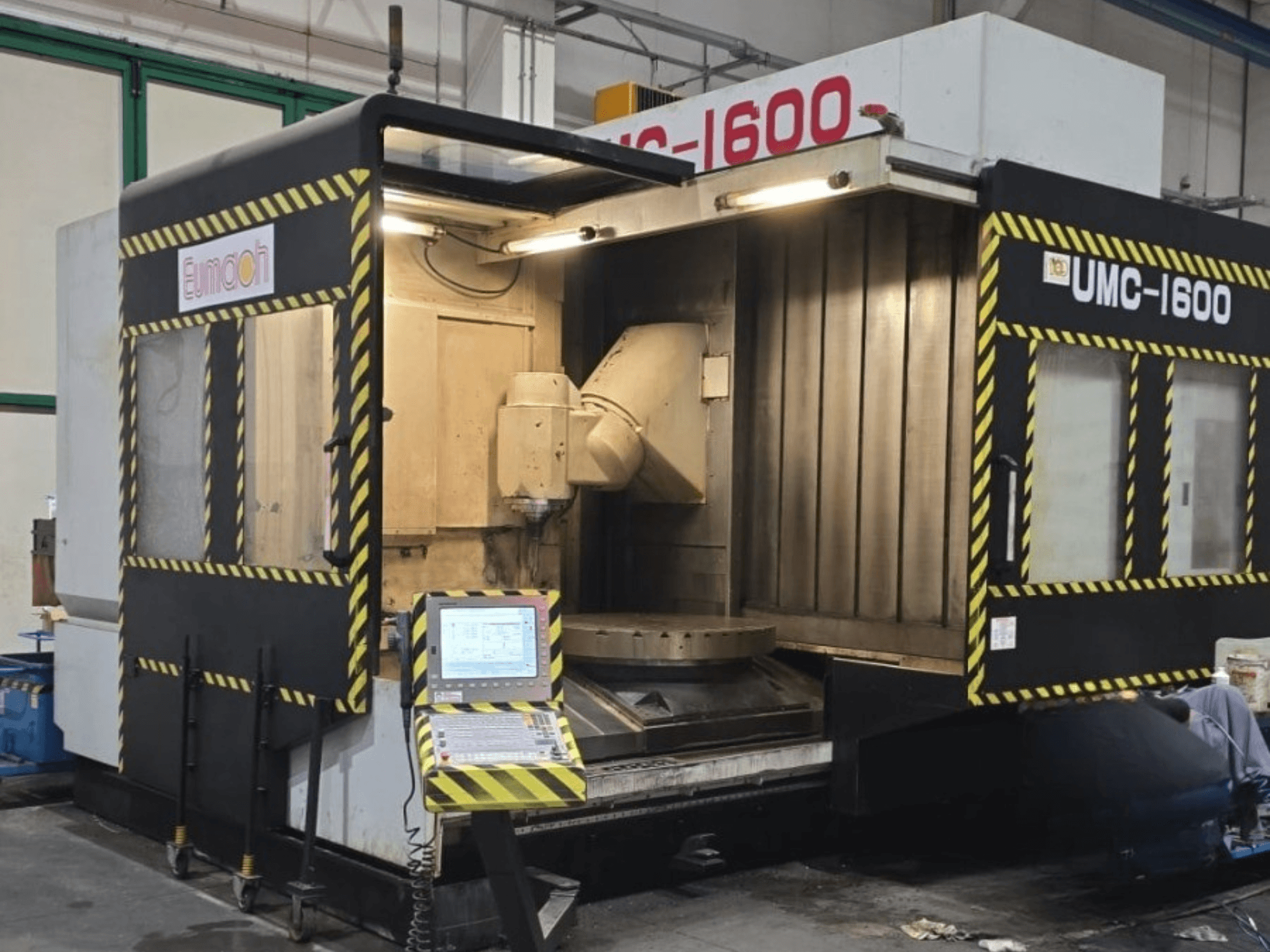

Eumach - UMC-1600IT-MIL-EUM-2020-00001

• CE certifikat: Da

Putovanja i feedovi

• Raspon zakretanja osi B: +10° do −190°

• Rotacija C-osi: 360°

• Brzi pomak X/Y/Z: 24 / 24 / 24 m/min

• Brzina rezanja X/Y/Z: 20 / 20 / 20 m/min

Rotacijski stol (C-os)

• Promjer stola: Ø1.320 mm

• Maksimalna brzina stola: 30 o/min

• Minimalni korak indeksiranja: 0,001°

• Pogon: Motor s direktnim pogonom

• T-utori: 13 utora, veličina 18H, razmak 100 mm

• Visina stola od poda: 1.085 mm

Okretna glava (B-os)

• Pogon: Motor s direktnim pogonom

• Vrijeme zakretanja okomito ↔ vodoravno: 3 s

• Raspon zakretanja: +10° / −190°

Vreteno

• Snaga S1/S6: 37,4 / 54 kW

• Okretni moment S1/S6: 170 / 390 Nm

• Promjer ležaja prednjeg vretena: 100 mm

• Razmak od središta vretena do stupa: 1.105 mm

• Konus vretena: Čeka se potvrda (dokumentacija navodi HSK-A100, BT, CAT, SK50 kao moguće)

Radne udaljenosti

• Vertikalni razmak vrha vretena od površine stola: 150–1200 mm

• Horizontalni razmak od središta vretena do površine stola: 100–1150 mm

• Vertikalni razmak vrha vretena od središta stola: −300 do 960 mm

• Horizontalni razmak od središta vretena do središta stola: −250 do 1010 mm

Automatski mjenjač alata

• Vrsta: Bregasta ruka

• Maks. promjer alata: Ø150 mm

• Maks. duljina alata: 350 mm

• Položaj zamjene alata: Horizontalni

Vodilice i kuglični vijci

• Veličina linearne vodilice X/Y/Z: 55 / 55 / 55 mm

• Broj vodilica X/Y/Z: 4 / 2 / 2

• Broj vodećih blokova X/Y/Z: 8 / 4 / 6

• Promjer kugličnog vijka X/Y/Z: Ø55 / Ø55 / Ø63 mm

• Razmak kugličnog vijka X/Y/Z: 16 / 12 / 12 mm

Električni podaci

• Napon: 400 V

• Frekvencija: 50/60 Hz

• Priključena snaga: 80 kVA

Skica potvrđuje dimenzije ugradnje

Integrirane značajke/opcije

• Simultana 5-osna obrada

• Okretna glava B-osi s izravnim pogonom

• Rotacijski stol s C-osi s izravnim pogonom

• HEIDENHAIN iTNC 530 HSCI upravljački sustav s RS-232 sučeljem

• Linearne skale na osima X, Y, Z

• Rotacijski enkoderi na osima B i C

Čeka se potvrda (informacije o stroju)

• Točan konus vretena

• Radno vrijeme

• Sati vretena

• Potvrda da su magazin sa 60 alata i sva navedena oprema instalirani na ovom konkretnom stroju

Dodatna oprema

• Lančani transporter strugotine

• Dva pužna transportera strugotine s vijcima

• Potpuna zaštita od prskanja s krovom (ograđeni prostor)

• Programabilni sustav rashladne tekućine

• Zračni udar vretena

• Hladnjak vode vretena (čiler)

• Radno svjetlo

• Lampica statusa uređaja

• Priručnici za strojeve i upravljanje

• Kutija s alatima

• Uz stroj je uključeno cca. 40 držača alata HSK-100.

Čeka se potvrda (pribor)

• Rashladna tekućina kroz vreteno (CTS)

• Dodirna sonda (mjerenje obratka)

• Sustav za mjerenje alata (uređaj za podešavanje alata)

• Potpuni popis uključenih držača alata i pribora
