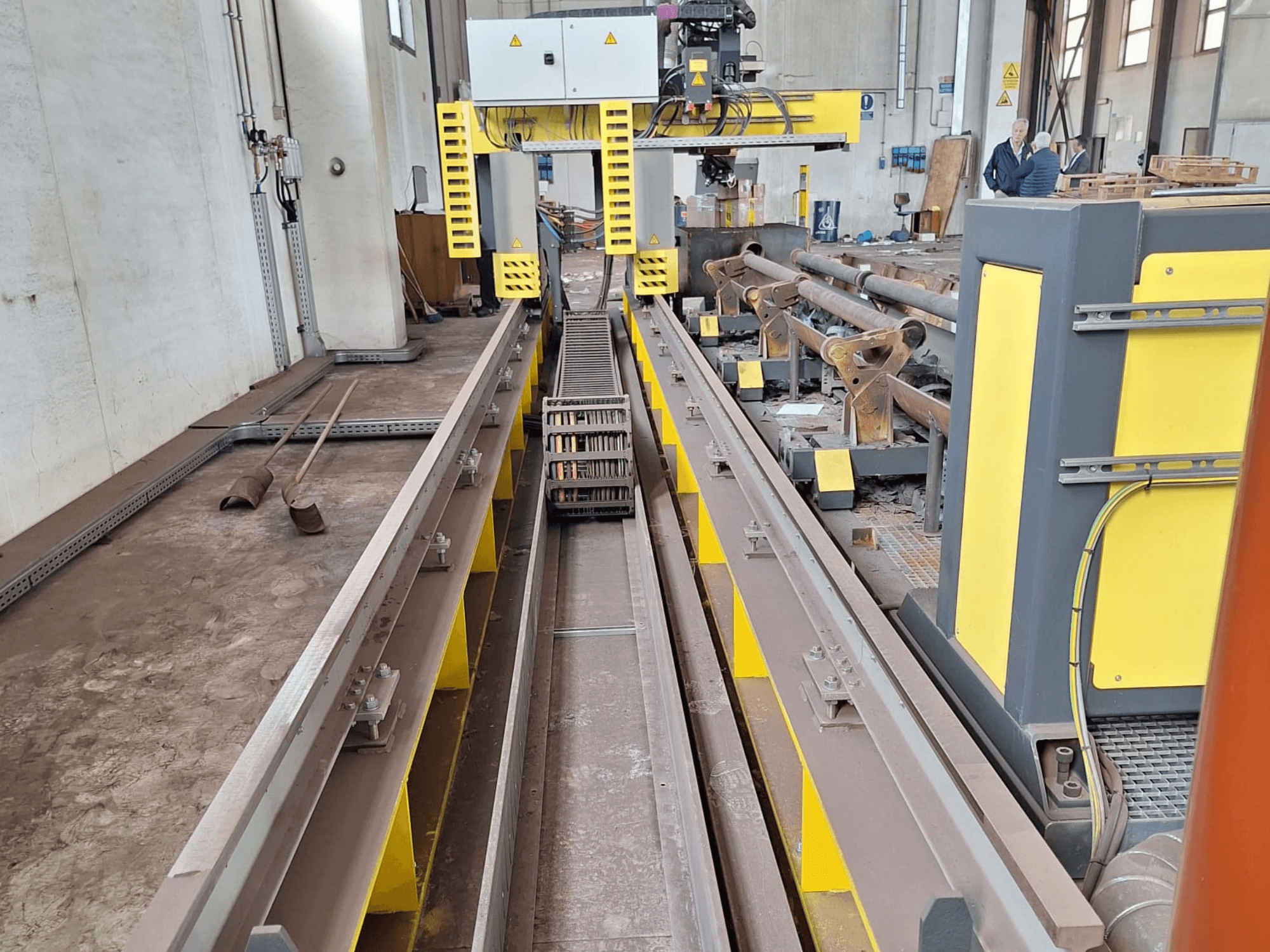

ESAB - SUPRAREX 3100 SXE HD 1000 IT-CUT-ESA-2020-00002

• Tehnologija rezanja: Plazma visoke rezolucije

• Kapacitet cijevi

  • Maksimalna duljina cijevi: 8.000 mm

  • Min./Maks. promjer cijevi: 100 mm / 750 mm

  • Min./Maks. debljina stijenke: 3 mm / 20 mm

• Mogućnosti rezanja

  • Ravno rezanje, rezanje pod kosim rubovima, V-kosine, Y-kosine, 3D rezanje cijevi

• Konfiguracija osi / pokreti

  • X (uzdužno): Dvostruko sinkronizirani pogon bez četkica s elektroničkim upravljanjem osi s obje strane portala; duljina vodilice 11.000 mm; dvostruka motorizacija

  • Y (poprečno): Pogon bez četkica s prijenosom s letvom i zupčanikom

  • Z (vertikalno): Motorizirana os pozicioniranja gorionika, brzina do 4000 mm/min

  • Os rotacije cijevi: Sinkronizirano vreteno za rotaciju cijevi, duljina cijevi do 8000 mm

• Kosa glava – VBA WRIST

  • Rotacija: ±540°

  • Podešavanje nagiba/kosine: ±60°

  • Kut rezanja: ±45°

  • Maksimalna brzina nagiba: 38°/s

  • Tangencijalna kontrola tijekom rezanja

  • Kontrola visine gorionika s naponom luka

  • Mehanička kontrola visine gorionika za rezanje pod uglom

  • Zaštita od sudara s plamenikom

• Strojogradnja

  • Teški okvir stroja

  • Uzdužne i poprečne precizne vodilice

  • Precizni sustav pogona s letvom i zupčanikom

  • Motori bez četkica

• Stezna glava / vreteno

  • Sinkronizirano vreteno za rezanje cijevi

  • Veličina stezne glave: 500 mm

  • Prolazna rupa: 150 mm

• Nosači cijevi

  • 3 ručna potporna kolica s trapezoidnim pozicioniranjem vijaka

• Generator plazme

  • Model: ESAB iSeries300i

  • Maks. struja: 300 A (raspon 5–300 A)

  • Izlazni napon: 180 V

  • Napajanje: 380 V / 50–60 Hz

  • Radni ciklus (40°C): 100%

  • Maksimalna izlazna snaga: 54 kW

• Procesni plinovi

  • Plazma plinovi: Zrak / O2 / Ar-H2 / N2

  • Zaštitni plinovi: Zrak / N2 / O2 / H2O

• Dimenzije generatora

  • 1219 x 898 x 1031 mm

  • Upravljački sustav

  • ESAB VISION T5 CNC

  • 18,5-inčni zaslon u boji osjetljiv na dodir, upravljanje rukavicom

  • OpWizard softver za pomoć operateru

• Softver

  • ESAB softver za programiranje rezanja cijevi

Dodatna oprema

• Ravni stol za rezanje s letvicama, 1500 x 1000 mm
