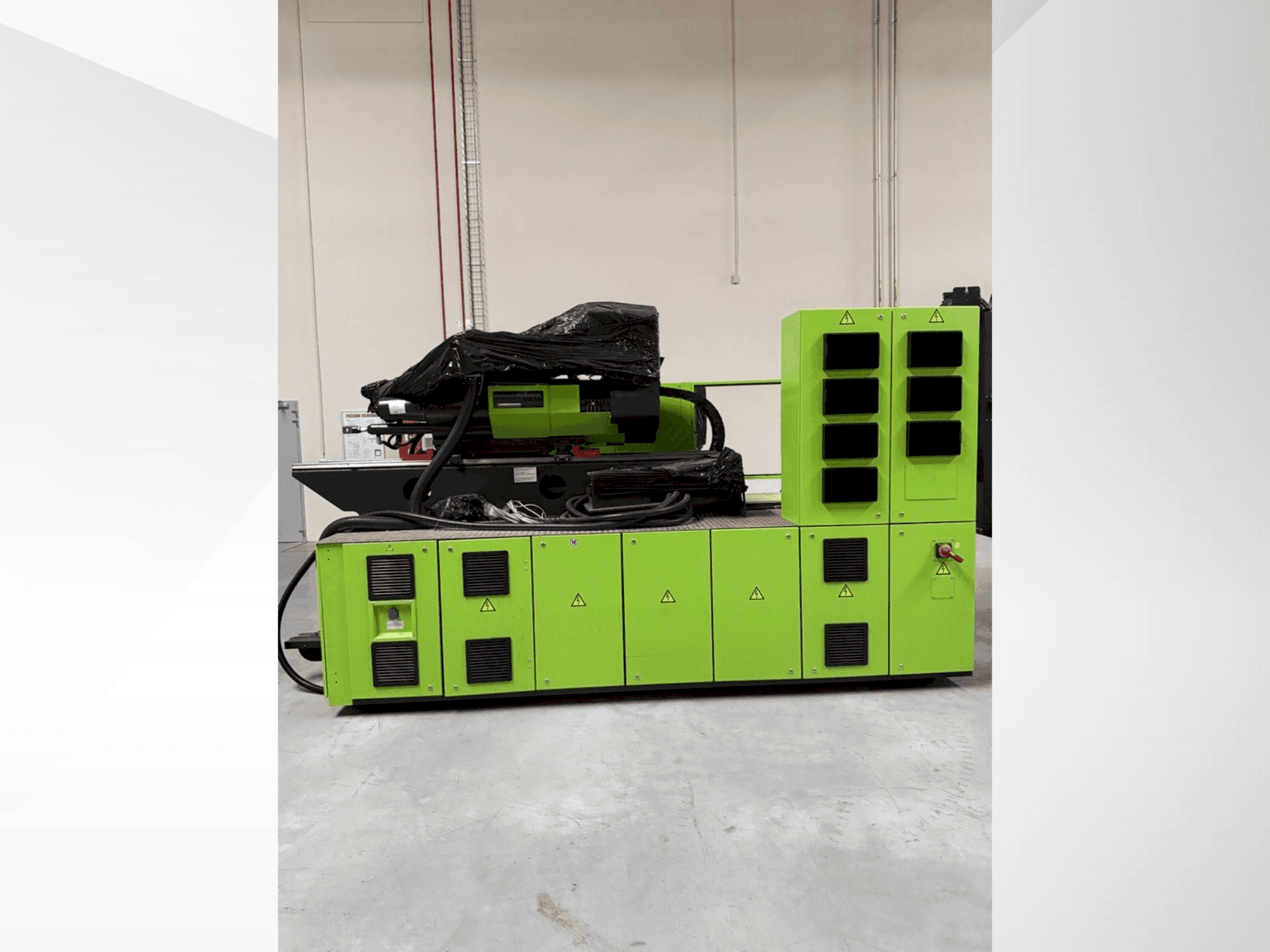

Engel - E-Duo 740H-740L-700 combiCZ-INJ-ENG-2017-00001

2 x 3-zonski vijci d50 / 32 upravljački krugovi vrućeg kanala

Maks. težina kalupa (ukupno): 11000 kg / maks. težina kalupa po ploči: 7300 kg / maks. udaljenost težišta kalupa od steznih površina: 315 mm

Sila otvaranja (s pritisnom pločicom) kN 510

Sila otvaranja: 130 kN

Veličina ploče (V × Š): 1510 × 1440 mm

Razmak između veznih šipki (V × Š): 1100 × 960 mm

Promjer spone: 175 mm

Maks. težina kalupa: 11000 kg

Jedinica za ubrizgavanje 1

• Kapacitet ubrizgavanja: 318 cm³

• Omjer L/D (3-zonski vijak): 24

• Brzina oporavka (3-zonski vijak): 31 g/s

• Brzina ubrizgavanja: 281 cm³/s

• Hod mlaznice: 600 mm

• Snaga grijanja: 16 kW

• Električni pogon vijka: 34 kW

• Okretni moment pri 60% radnog ciklusa: 903 Nm

Jedinica za ubrizgavanje 2

• Kapacitet ubrizgavanja: 318 cm³

• Omjer L/D (3-zonski vijak): 24

• Brzina oporavka (3-zonski vijak): 31 g/s

• Brzina ubrizgavanja: 281 cm³/s

• Tlak ubrizgavanja (regenerativni): 2400 bara

• Hod mlaznice: 600 mm

• Kapacitet grijanja: 16,2 kW

• Broj zona grijanja uklj. mlaznicu: 6

• Električni pogon vijka: 34 kW

• Okretni moment pri 60% radnog ciklusa: 903 Nm
