EMCO - VMC 300AT-MIL-EMC-2003-00001
Imate li dodatnih pitanja? Kontaktirajte nas!
Gerard Bel
+49 173 2872 031
g.bel@gindumac.com
- GINDUMAC
- Proizvodi
- Alatni strojevi
- Vertikalni obradni centar Emco VMC 300

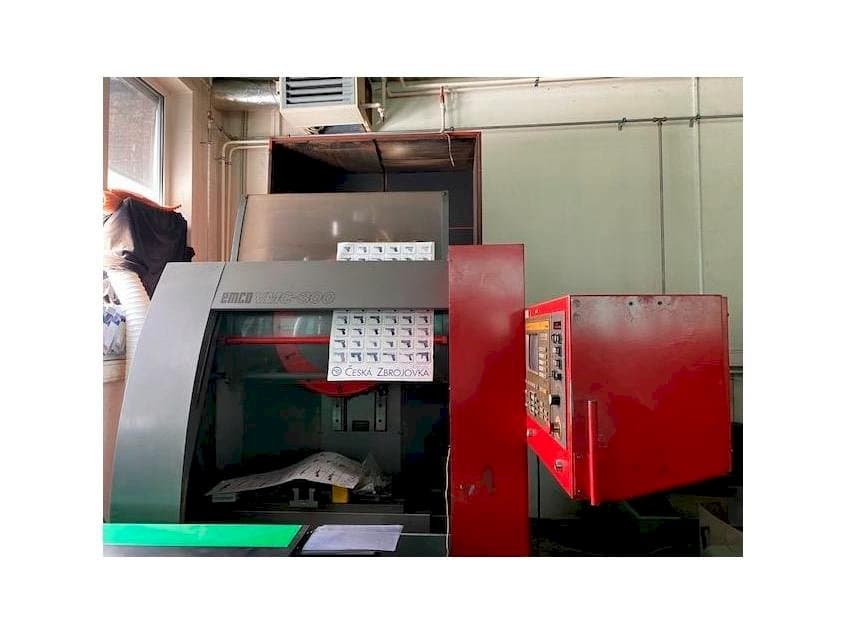

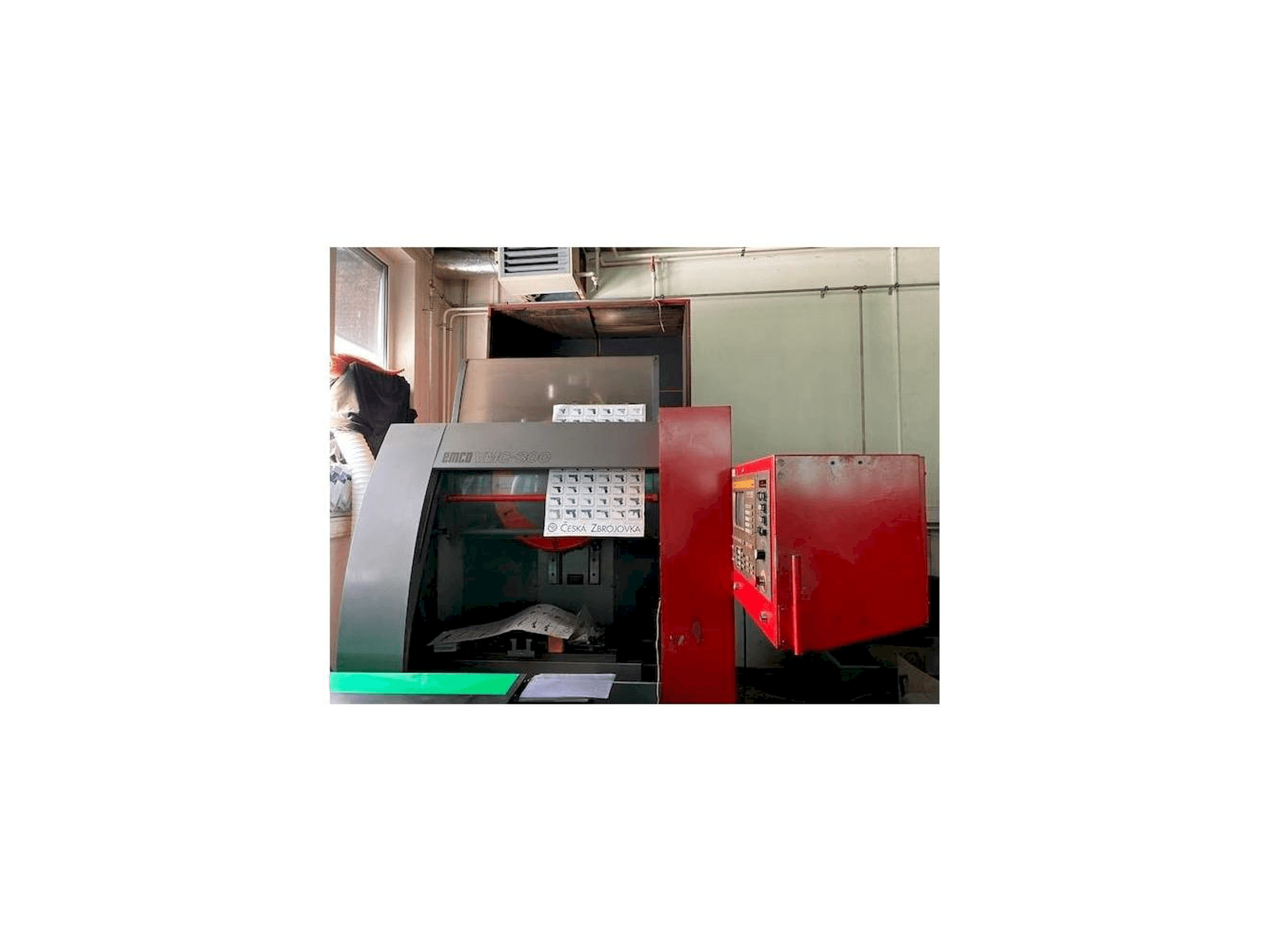

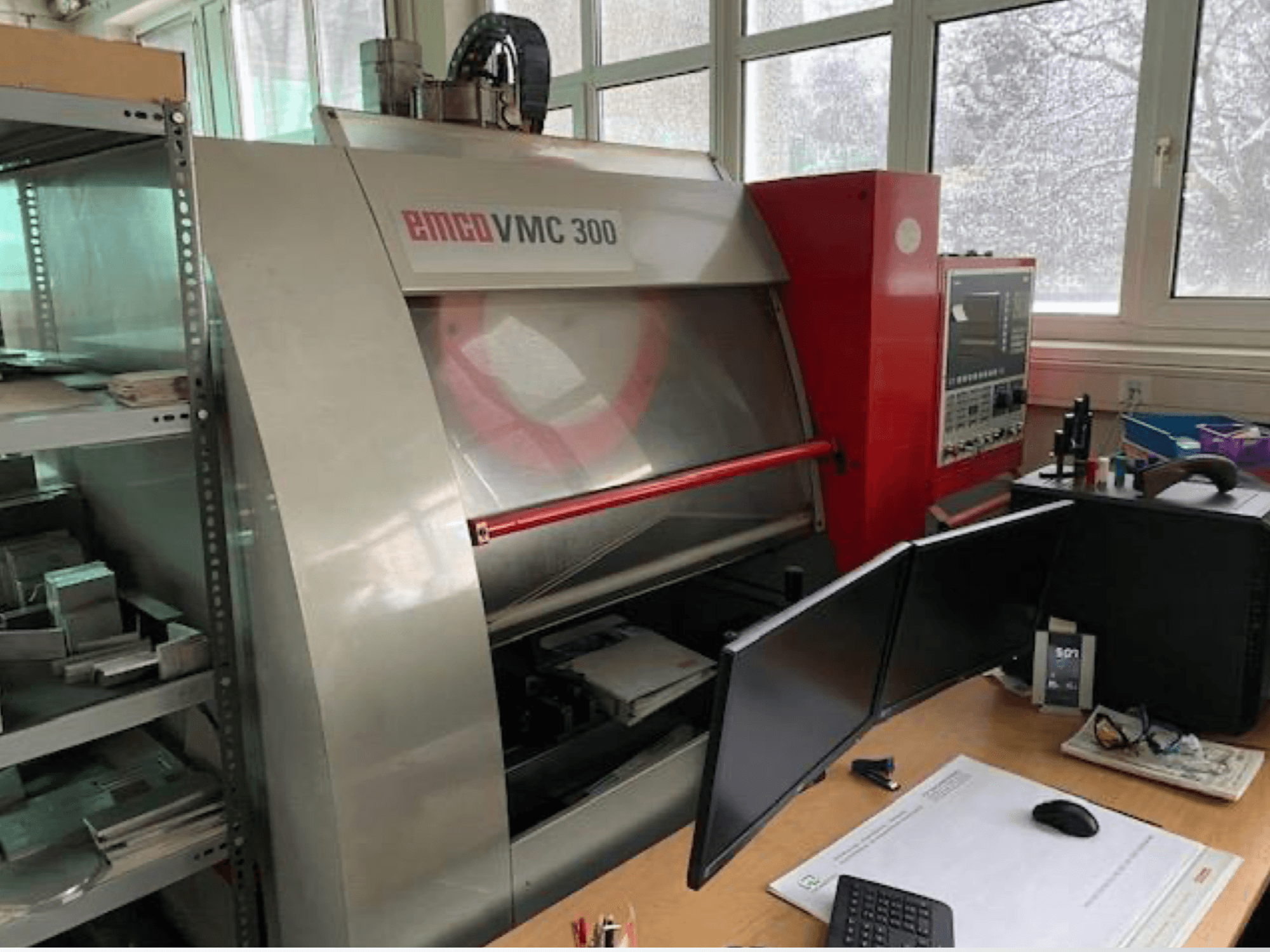

Ovaj vertikalni obradni centar EMCO VMC 300 proizveden je 2003. godine u Austriji. Opremljen je upravljačkom jedinicom Siemens SINUMERIK 810D. Stroj ima automatski mjenjač alata s 12 pozicija, vreteno SK40 s brzinama do 5000 okretaja u minuti i hodove od 420 × 330 × 240 mm (X/Y/Z), što ga čini pogodnim za precizno glodanje, bušenje i narezivanje navoja. Za više informacija kontaktirajte nas.
Pregled
- brand: EMCO
- godina: 2003.
- MODEL: VMC 300
- namjena: Glodanje
- Lokacija: Austrija
- vrsta stroja: Vertikalni obradni centar
- brand upravljačke jedinice: SIEMENS
Tehničke informacije - EMCO VMC 300
Kontrolna jedinica
- Marka kontrole: SIEMENS
- Model kontrole: SINUMERIK 810D
Dimenzije
- Dubina stroja: 2300 mm
- Visina stroja: 2450 mm
- Duljina stroja: 2300 mm
- Težina stroja: 2900 kg
- Širina stroja: 2400 mm
- Duljina stola: 850 mm
- Nosivost stola: 150 kg
- Širina stola: 325 mm
Pokret
- Broj osi: 3
- Putovanje osi X: 420 mm
- Putovanje osi Y: 330 mm
- Putovanje osi Z: 240 mm
Tehničke specifikacije
- Maksimalna težina alata: 5 kg
- Maksimalna visina obratka: 190 mm
- Preciznost pozicioniranja: 4 µm
- Snaga vretena: 9 kW
- Brzina vretena: 5000 RPM
- Veličina konusa: SK 40
- Broj stanica za alat: 12
Dodatne informacije
Dostupne su 2 jedinice (jedna novija i jedna starija) s različitim markama kontrola
Udaljenost od vrha vretena do stola: 210 – 450 mm
Broj T-utora: 3
Širina T-utora: 14 mm
Razmak T-utora: 100 mm
Promjer ležaja vretena: Ø60 mm
Vrsta ležaja: Kuglični ležaj s kutnim kontaktom
Konus alata: SK40 (DIN 69871 / ISO 7388-I)
Zatezni vijak: M16 (DIN 69872 / ISO 7388-II)
Automatsko stezanje alata
Sila stezanja alata: 6.000 N
Prepust vretena: 330 mm
Snaga motora vretena: 9 / 11 kW (100% / 60% radni ciklus)
Opcionalna brzina vretena: 0 – 8.000 o/min
Maksimalni okretni moment: 100 Nm (5.000 o/min) / 78 Nm (opcija 8.000 o/min)
Razina buke: 72 dB(A) pri 5.000 okretaja u minuti
Kapacitet glodanja čelika (16MnCr5 – 790 N/mm²): 220 cm³/min
Maksimalni kapacitet bušenja u čeliku: Ø25 mm
Maksimalni kapacitet narezivanja u čeliku: M20
AC servo pogoni s kugličnim vijčanim vretenima
Brzina pomicanja (X/Y/Z): 0,01 – 12 000 mm/min
Brzi pomak (X/Y/Z): 12 m/min
Sila pomicanja X/Y: 6.000 N
Sila pomicanja Z: 8.800 N
Rezolucija: 0,001 mm
Nosač alata: Bubnjasti tip s logikom smjera
Automatski mjenjač alata
Maksimalna ukupna težina alata u spremniku: 36 kg
Maksimalni promjer alata: 100 mm
Maksimalna duljina alata: 220 mm
Vrijeme izmjene alata: T1: 5,8 s / T2: 3,9 s / T3: 3,9 s
Vrijeme od čipa do čipa (VDI 2852): T1: 8,9 s / T2: 7,0 s / T3: 7,0 s
Kapacitet spremnika rashladne tekućine: 100 L
Protok pumpe rashladne tekućine: 10 L/min
Maksimalni tlak rashladne tekućine: 3,7 bara
Dovod rashladne tekućine: 4 vanjske mlaznice
Automatsko centralno podmazivanje vodilica i vretena s kugličnim vijcima
Glavni ležajevi vretena podmazani mašću
Napajanje: 3/PE ~ 400 V / 50–60 Hz
Maksimalna fluktuacija napona: +5% / -10%
Priključena snaga: 15 kVA
Nazivna struja: 22 A
Maksimalna struja: 25 A
Glavni osigurač: 35 A (spori)
Potrebna snaga kratkog spoja: 1600 kVA
Tlak pneumatskog sustava: 5 – 10 bara
Minimalni protok zraka: 750 L/min
Prosječna potrošnja zraka: 180 L/min
Dodatna oprema
Automatski mjenjač alata s 12 pozicija
Automatski centralni sustav podmazivanja
Sustav rashladne tekućine s 4 vanjske mlaznice
Automatski sustav stezanja alata
SK40 Sučelje vretena
Prednost stroja:
Pouzdan automatski mjenjač alata s 12 stanica
Integrirani automatski sustav podmazivanja za vodilice i vretena s kugličnim vijcima
*Može postojati razlike između prikazanih podataka i stvarnih vrijednosti, to bi trebao potvrditi prodajni predstavnik.
