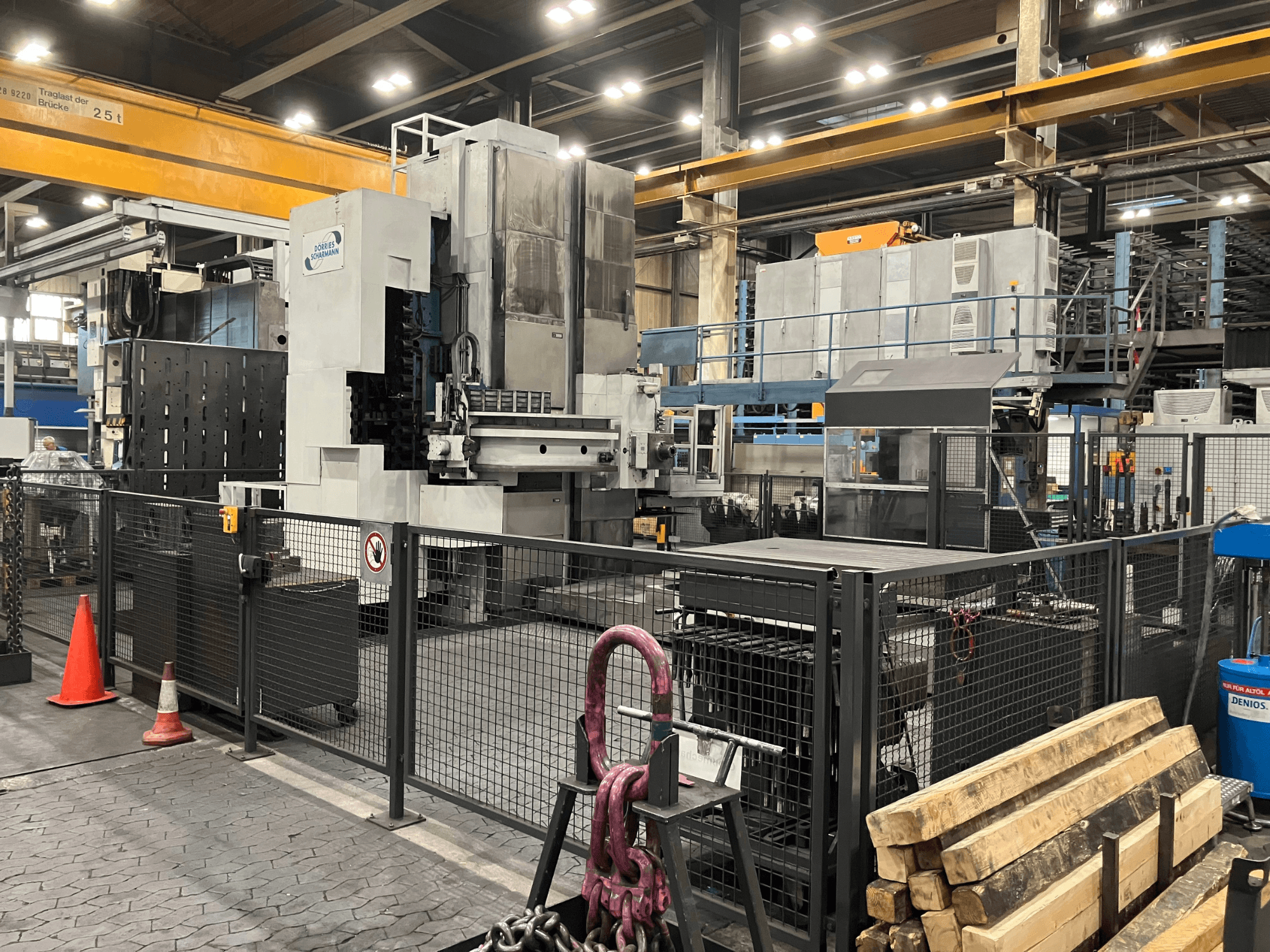

DÖRRIES SCHARMANN - Heavycut 1.2 TDV4 DE-OTH-DOR-1989-00001

Tehničke specifikacije

* Upravljačka jedinica: Heidenhain iTNC 530

* Hod X-osi: 2500 mm

* Hod osi Y: 2500 mm

* Hod Z-osi: 800 mm

* Hod W-osi: 700 mm

* Hod V-osi: 1500 mm

* B-os: 360°

* Promjer radnog vretena: 150 mm

* Držač alata: ISO 50 DIN 2079

* Broj stupnjeva prijenosa: 3

* Veličina stola: 2000 × 2500 mm

* Visina stola: 1050 mm

* Nosivost stola: 25.000 kg

* Brzina pomicanja V-osi: 1–10.000 mm/min

* Brzina pomicanja osi B: 2,4 o/min

* Brzi pomak X/Y/Z/W: 10.000 mm/min

* Brzina posmaka X/Y/Z/W: 1–10.000 mm/min

* Presjek portalne grede: 325 × 325 mm

* Časopis za alate: Časopis za lanac

* Kapacitet spremnika alata: 40 alata

* Maks. promjer alata: 340 mm

* Maks. promjer šipke za bušenje: 500 mm

* Maks. duljina alata: 500 mm

* Maks. težina alata: 40 kg

* Brza brzina spremnika alata: cca. 40 m/min

* Brzina puzanja spremnika alata: cca. 1,2 m/min

* Sustav hlađenja: Rashladna tekućina kroz vreteno

* Sustav hlađenja: Vanjske mlaznice za hlađenje

* Filtracija rashladne tekućine: Papirnati trakasti filter

* Praćenje procesa: Adaptivno upravljanje

* Ručni kotač: HR 550 FS

* DNC: Heidenhain DNC

* Adaptivna kontrola opterećenja: Da

* KinematikaOpt: Da

* Globalne postavke programa: Da

* HDR i SIK: Da

Dodatna oprema / pribor

* WFK 100 S

* WFK 50 S

* Automatsko montiranje glave za glodanje

* Automatsko stezanje glave glodalice

* Pogon glodalice putem kontrolirane osovine

* Hlađenje alata s 4 mlaznice

* Transporter za strugotine

* Praćenje okretnog momenta

* Prikazi položaja

Modernizacija / Rekonstrukcija u 2013. godini

* CNC upravljanje: Heidenhain iTNC 530

* 19" TFT ravni zaslon u boji BF 760

* TE 745 TouchPad s integriranom upravljačkom pločom stroja

* HR 550 FS elektronički ručni kotač s mrežom i priključnim komponentama

* HDR i SIK

* Globalne postavke programa

* KinematikaOpt

* Adaptivna kontrola opterećenja

* Heidenhain DNC
