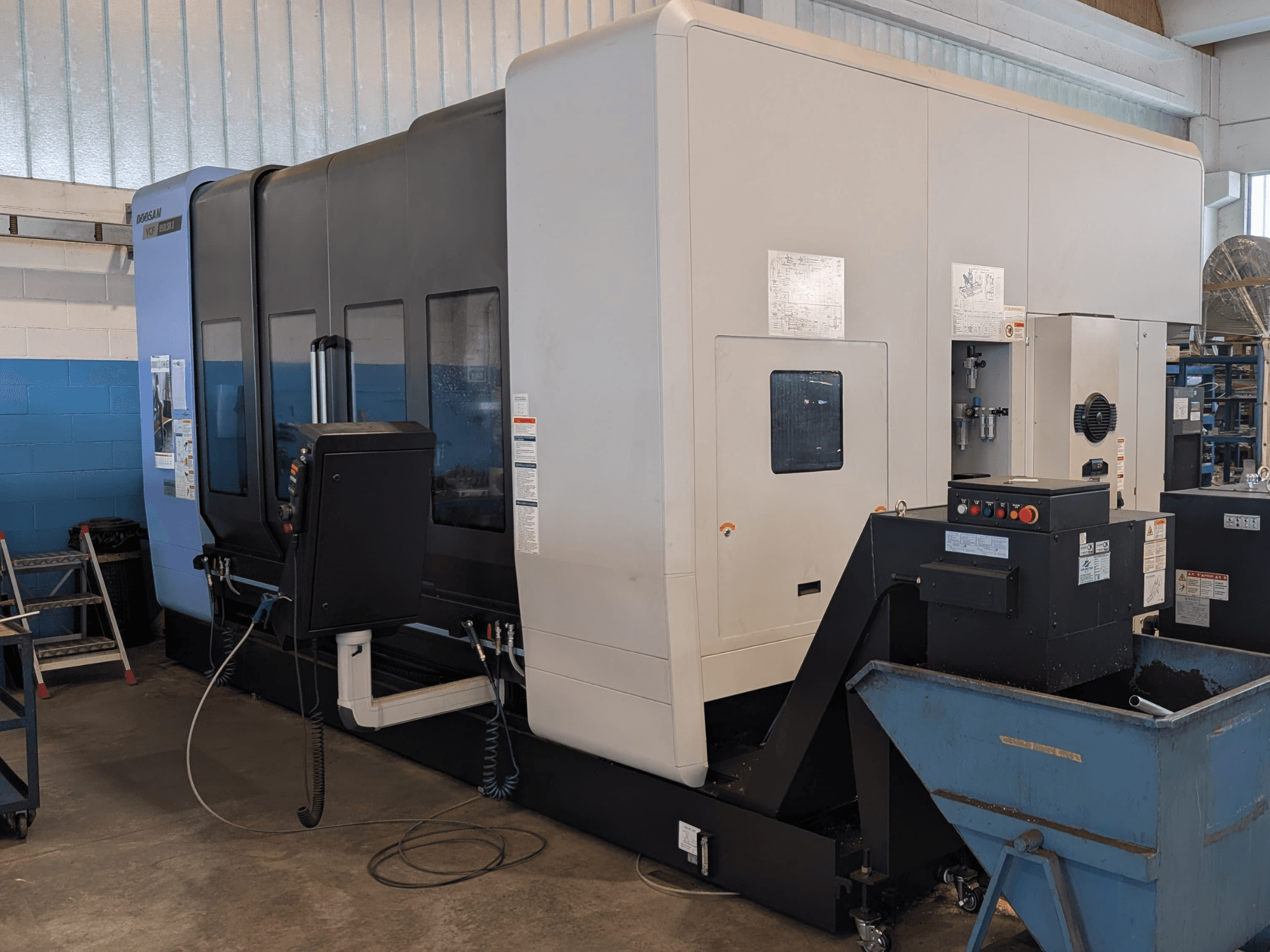

DOOSAN - VCF850LSR-II IT-MIL-DOO-2021-00002

• Radni sati: cca. 2500 efektivnih sati

• Putovanja:

  • B-os: ±110°

  • C-os: ±360°

• Brzi pomak (X/Y/Z): 40 / 40 / 40 m/min

• Maks. radni pomak (X/Y/Z): 20.000 mm/min

• Vreteno:

  • Snaga: 24 / 30 kW

  • Maks. okretni moment: 121 / 155 Nm

  • Konus: ISO 40, dvostruki kontakt

• Časopis za alate:

  • Kapacitet: 60 alata

  • Maks. promjer alata: 76 mm (130 mm sa slobodnim susjednim pozicijama)

  • Maks. duljina alata: 300 mm

  • Od alata do alata: 5,5 s

  • Od čipa do čipa: 13 s

• Prihvat/stol:

  • Fiksni stol: 3500 × 870 mm, maksimalno opterećenje 3500 kg

  • Rotacijski stol: Ø 800 mm, maksimalno opterećenje 1200 kg

  • Maks. obratka Ø: 1.050 mm

  • Maks. visina obratka: 680 mm (vertikalno) / 1095 mm (horizontalno)

• Mjerenje: Apsolutne linearne skale na X/Y/Z

• Značajke: Uklonjiva središnja vrata; Mogućnost obrade njihalom

• Komunalne usluge:

  • Električni napon: 400 V / 3 faze + uzemljenje

  • Potrebna snaga: 63 kVA

  • Komprimirani zrak: 6 bara

  • Kapacitet spremnika rashladne tekućine: 560 l

• Stanje: Vrlo dobro održavano

• Operativni status: U proizvodnji / pod naponom

• Dodaci: Videozapisi s vremenskom oznakom dostupni su na zahtjev

• Prijevoz: Navodno se može prevoziti u jednom komadu

Dodatna oprema

• Visokotlačno rashladno sredstvo kroz vreteno, 70 bara

• Ciklonska filtracija rashladne tekućine

• Transporter za strugotine

• Renishaw RMP-60 mjerna glava za obradak

• Sustav za podešavanje alata Renishaw RTS

• Originalna kinematička kalibracijska kugla

• Heidenhain napredni skup funkcija 1

• Heidenhain napredni skup funkcija 2

• Dinamičko praćenje sudara (DCM)

• Funkcija podizanja

• DXF pretvarač

• 3D vizualizacija putanje alata

• 3D simulacija obrade

• CAD preglednik

• Automatski sustav podmazivanja

• Hidraulična jedinica

• LED rasvjeta radnog područja

• 3-bojna lampica alarma

• CE dokumentacija

• Priručnici za strojeve
