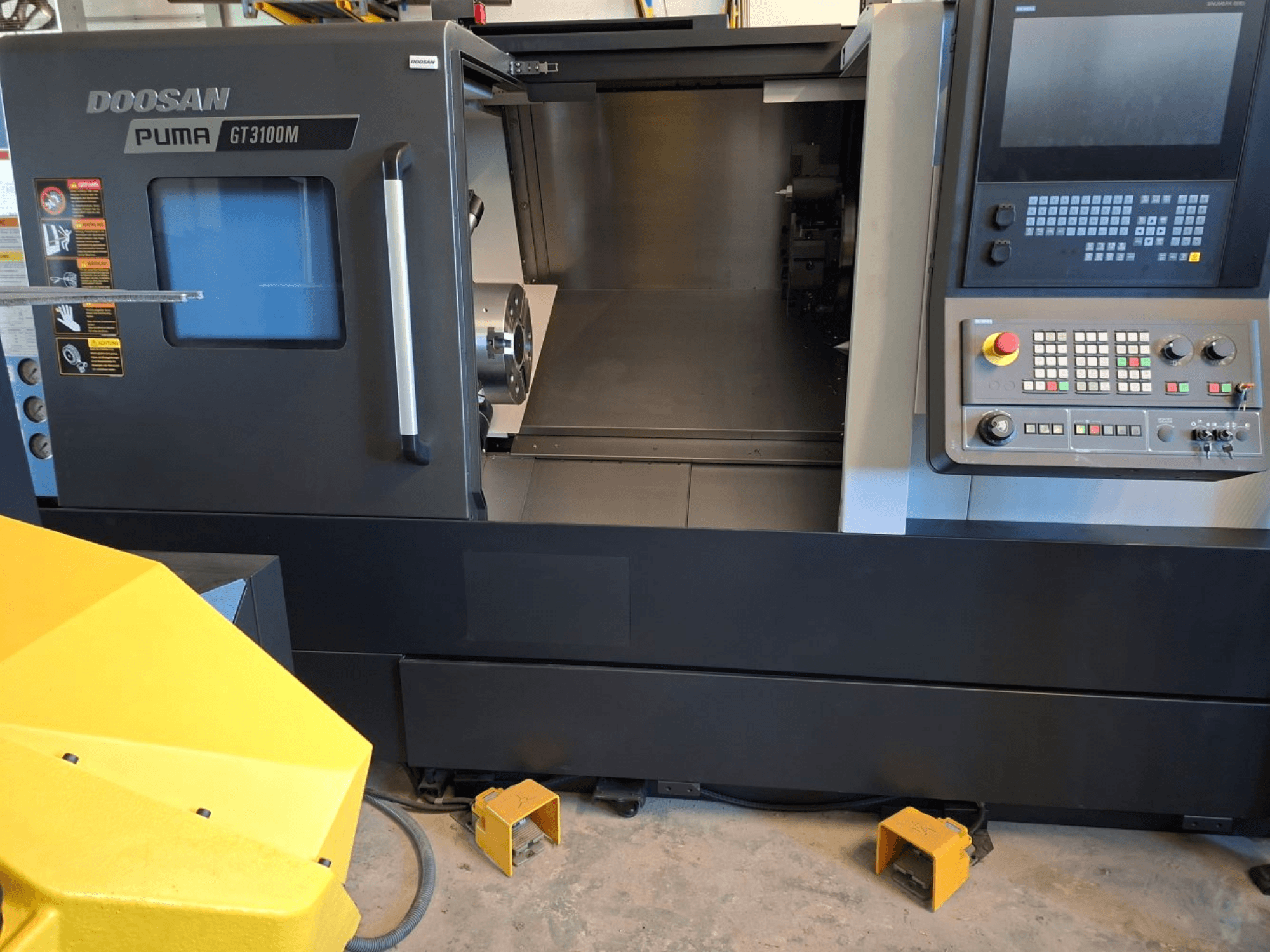

DOOSAN - Puma GT 3100 M DE-TUR-DOO-2022-00003

• Siemens S828D upravljački zaslon osjetljiv na dodir s ShopTurn 15-inčnim zaslonom

• 3-osni CNC horizontalni tokarski stroj s pogonjenim alatima i kontravršilicom

• Glavno vreteno C-osi: rezolucija 360° 0,001°

• Brzina C-osi: 200 o/min

• Okretni moment na C-osi: cca. 1162 Nm

• Promjer zamaha iznad kreveta: 720 mm

• Promjer zamaha preko poprečnog klizača: 590 mm

• Maks. promjer tokarenja: 376 mm

• Maks. duljina tokarenja: 725 mm

• Provrt glavnog vretena: 115 mm

• Kapacitet šipke: 103 mm

• Vrh vretena: ASA A2-11

• Maks. okretni moment: cca. 1112 Nm

• Brzi pomak X-osi: 24 m/min

• Brzi pomak Z-osi: 30 m/min

• Sila pomicanja X-osi: 9465 N

• Sila pomicanja Z-osi: 17379 N

• Promjer tročeljusne stezne glave: 305 mm s mekim čeljustima

• Revolverska glava s 12 stanica i držačima alata BMT65P

• Maksimalna brzina pogonjenog alata: 5000 o/min

• Snaga pogonjenog alata: cca. 7,7 kW

• Okretni moment pogonskog alata: cca. 75 Nm

• Kontravršilica s promjerom pinole: 100 mm

• Hod pinole: 100 mm

• Hidraulički stezni sustav sa šupljim cilindrom

• Monoblok strojni krevet od lijevanog željeza, konstrukcija Meehanite

• Dizajn nagnutog kreveta od 30°

• Kaljene i brušene vodilice s premazom niskog trenja

• Automatsko centralno podmazivanje

• Rashladni sustav: tlak 7 bara

• Kapacitet spremnika rashladne tekućine: cca. 235 litara

• Hidraulički spremnik: cca. 20 litara

• Potpuno zatvoreno okruženje s osvjetljenjem radnog prostora

• Sučelje za dovod šipki

• Skimer za ulje

• Elektronička sigurnosna spojka za X i Z osi

• Električni priključak: 400 V, 3 faze, 50 Hz

• Ukupna snaga: cca. 47 kVA

Dodatna oprema

• DODATNO: HALTER LoadAssistant Universal Big 70 (robot)

  • Hvataljka za Doosan Universal Big 70

  • Okretna stanica

  • Podupirač obratka

  • Osnovna ploča 23 mm / 175 mm Big 70

  • Kutija strojnog sučelja
