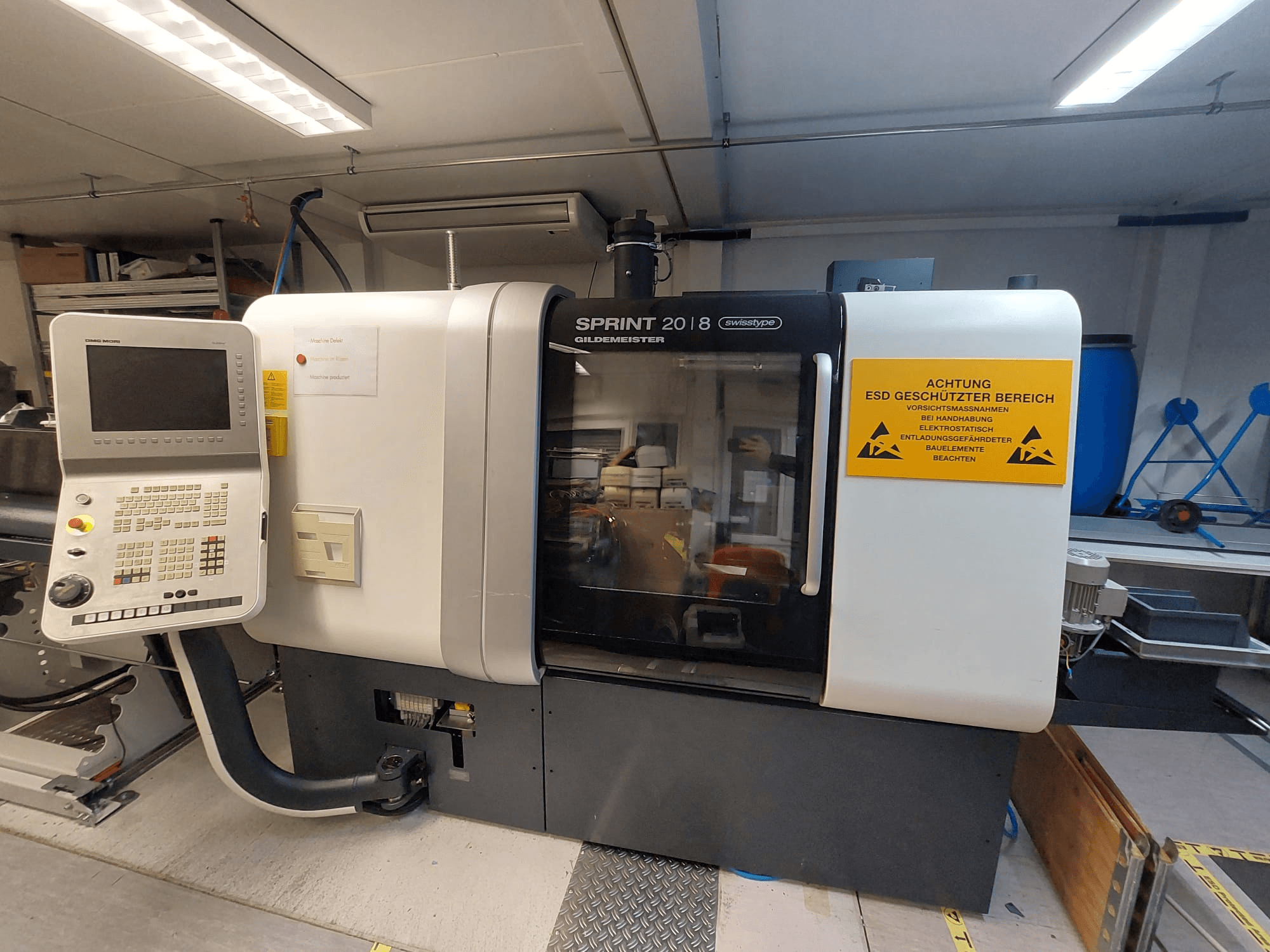

DMG MORI - Gildemeister Sprint 20/8 LinearDE-TUR-DMG-2016-00004

• Upravljanje / CNC: Fanuc 31i s 15" TFT monitorom u boji

• CNC sustav: Fanuc 31i

• Osi: 6+2 osi / ukupno 8 osi

• Y-osi: 2

• Kanali: 2

• Vretena: 2

Podaci o vretenu

• Protuvreteno s maksimalnim promjerom šipke: 20 mm (25 mm opcionalno)

• Maks. brzina protuvretena: 10.000 o/min

• Snaga protivvretena (S1): 3,7 kW

Putovanja / udarci

• Hod Z1: 80 mm

• Hod Z2: 300 mm

• Brzi pomak Y1: 40 m/min (30 m/min)

• Maks. ubrzanje X1: 10 m/s²

• Sila pomicanja S1 osi Z1 / Z2 / X2 / Y2: 250 daN

• Sila pomicanja S1 os Y1: 500 daN

• Sila pomicanja linearne osi X1: 60 daN

Slajd 1

• Hod X1: 50 mm

• Hod Y1: 350 mm

• Položaji alata: 6 položaja, 12x12 mm

• Pogonjeni alati: 5 uklj. vreteno ESX16

Slajd 2

• Hod X2: 240 mm

• Vanjski položaji alata: 4 položaja, 12x12 mm

• Položaji alata unutarnje: 4 položaja, Ø20 mm

• Pogonjeni alati: 5 s ESX/16 (opcija)

Rashladna tekućina

• Vrsta rashladne tekućine: Emulzija

• Kapacitet spremnika rashladne tekućine: 250 l

• Kapacitet pumpe rashladne tekućine maks.: 120 l/min

• Tlak rashladne tekućine: 1,5 bara

Električni podaci

• Električni priključak: 400 V ±10%

• Frekvencija: 50 Hz

• Osigurač: 100 A

• Upravljački napon: 24 V DC

• Napon rasvjete: 24 V DC

• Nazivna struja: 86 A

• Potrebna snaga: cca. 56 kVA

• Vrsta mreže: potreban TN-S

Zaštita / radni uvjeti

• Klasa zaštite stroja: IP67

• Klasa zaštite električnog ormara: IP54

• Temperatura okoline: +10 do +35 °C

• Maks. vlažnost: 75%

• Maks. visina postavljanja: 1000 m

• Razina buke: <70 dBA

CNC funkcije

• Mjerni sustav: metrički ili inčni

• Ulazna rezolucija: 0,001 mm

• Raspon pomaka: od 0,001 mm/okr. do brzog pomaka

• Nadjačavanje feeda: 0–120%

• Brzina vretena: Programabilni okretaji u minuti

• Orijentacija vretena: M5 ili M19

• Koordinatni sustavi: Kartezijev, polarni, cilindrični

• Konstantna površinska brzina: Da

• Programiranje alata: S podacima o alatu

• Memorija pomaka alata: 200 pomaka

• Kompenzacija radijusa: G40 / G41 / G42

• Praćenje vijeka trajanja alata: Da (opcija)

• Nadzor alata: Monitor opterećenja (opcija)

• Pohrana programa: 1 MB, do 1000 programa

• Ethernet sučelje: Da

• Ulaz/izlaz programa: Serijski, tipkovnica, PCMCIA, USB

• Ciklusi: Tokarenje, čeono oblaganje, urezivanje utora, narezivanje navoja, bušenje, tokarenje poligona

• Razine potprograma: Do 4

• Sinkronizacija slajdova: Da

• Programiranje varijabli: Do 600 varijabli

• Dijagnostika: Integrirani PLC ljestvičasti prikaz, osciloskop

• Zaslon: 15" TFT LCD

• Jezici: Višestruki

Opći podaci

• Dimenzije stroja: 2200 x 1050 x 1770 mm

• Radni sati: 12.276 sati

• Vrijeme izvođenja programa: 4.426 sati

• Primjena: Obrada magnezija

Značajke stroja

• Pneumatski izbacivač

• Sinkronizacija vretena

• C-os

Dodatna oprema

• Transporter za strugotine

• Stol za uvlačenje šipki
