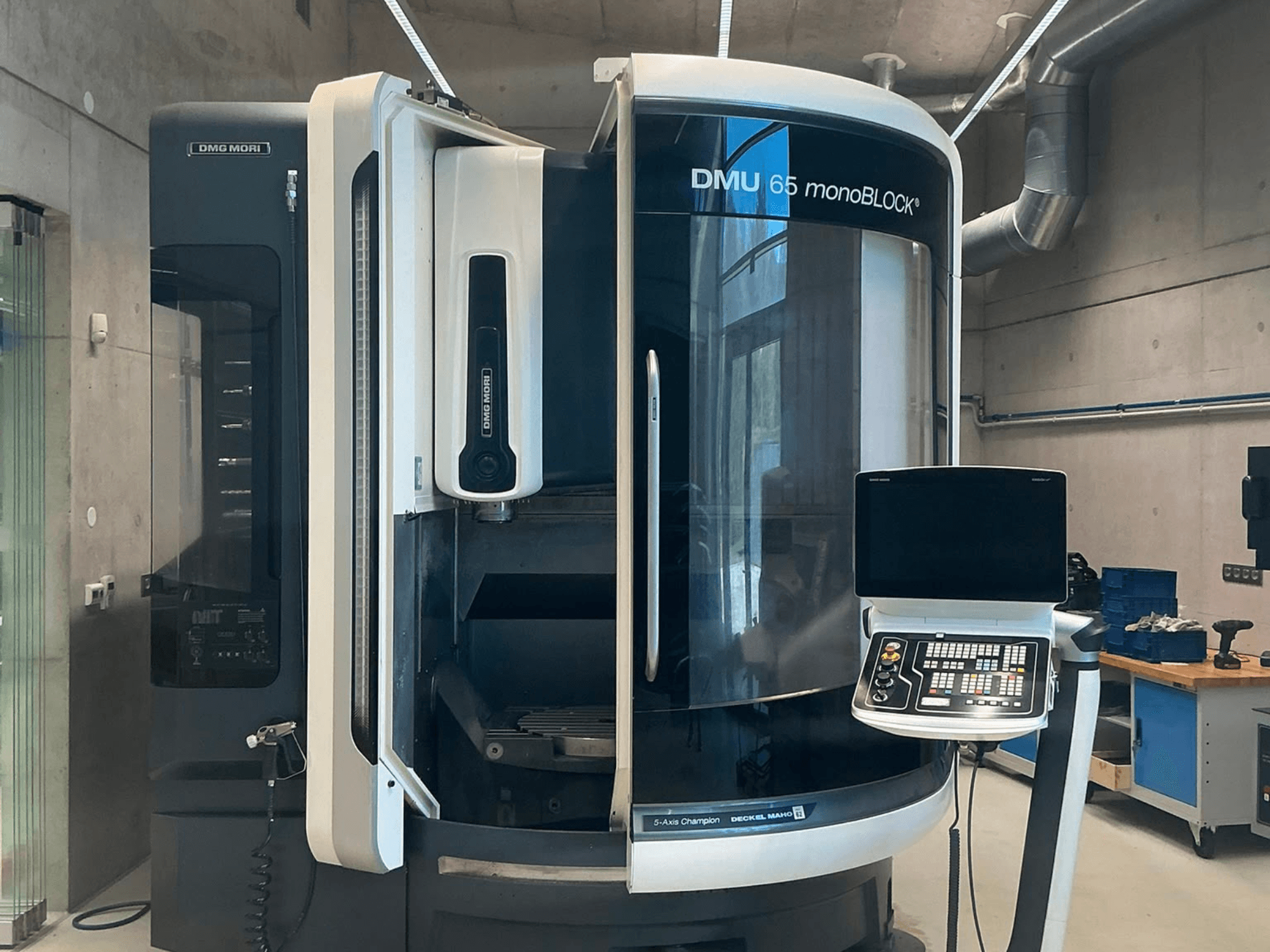

DMG MORI - DMU 65 monoBLOCKCZ-MIL-DMG-2016-00002

• Vreteno: snaga 21 kW (40% ED) / 16 kW (100% ED); okretni moment 111 Nm (40% ED); vučni vijak DIN 69872

• Stol: Rotacijski stol (C-os) Ø650 mm integriran u kruti stol 800 x 650 mm

• Okretne/rotacijske osi: A-os +120° / -120° od 0°; C-os 360°; moment/držanje A-osi 3.400 Nm (100% ED); moment držanja hidrauličkog stezanja A-osi 6.200 Nm; moment/držanje C-osi 2.000 Nm (100% ED)

• Posmak/brzi hod: Brzi hod X/Y/Z 40 m/min; maks. posmak X/Y/Z 40.000 mm/min; maks. sila posmaka X 7 kN, Y 13 kN, Z 10 kN (sve 100% ED)

• Vodilice: Linearne vodilice s valjcima na svim linearnim osima

• Mjerni sustav: Izravni, apsolutni, rezolucija 0,001 mm, magnetski (za Siemens)

• Upravljanje: CELOS sa Siemens 840D sl Operate, 21,5" ERGOline multi-touch zaslon

• Izmjenjivač alata/spremnik: Automatski s dvostrukim hvataljkom (vertikalni); Lančani spremnik HSK-A 63 s 30 pozicija

• Standardno rashladno sredstvo/strugotina: Posuda za strugotine s integriranim spremnikom od 500 L; standardno upravljanje strugotinama putem posude za strugotine

• Stanje: Izvrsno; samo 1.963 sati vretena (stroj je korišten samo za izradu prototipova)

Dodatna oprema

• Proizvodni paket (P-K0398): Transporter strugotine sa spremnikom rashladne tekućine, filter papirne trake, unutarnja rashladna tekućina kroz vreteno (IKZ) 40 bara / 23 l/min, vanjska rashladna tekućina 4 bara / 40 l/min, ispiranje vrata

• Sučelje alata (P-M0039): Prilagodba konusa alata za HSK-A63 (DIN 69893)

• Pištolj za ispiranje strugotine (P-G0004): 2 bara / 40 l/min

• Mjerna sonda (P-K0263): Heidenhain TS 649 infracrvena dodirna sonda

• Sustav za mjerenje alata (P-K0405): Blum laser za vertikalno mjerenje duljine i promjera alata

• Kinematička opcija (P-K0224): 3D quickSET alat za provjeru/ispravljanje konfiguracije s 4/5 osi

• Način rada 4 (P-H0038): Ručna intervencija u radnom prostoru s otvorenim vratima pod kontroliranim procesom

• Elektronički ručni kotač (P-H0109): Siemens 840D

• Alat uključen
