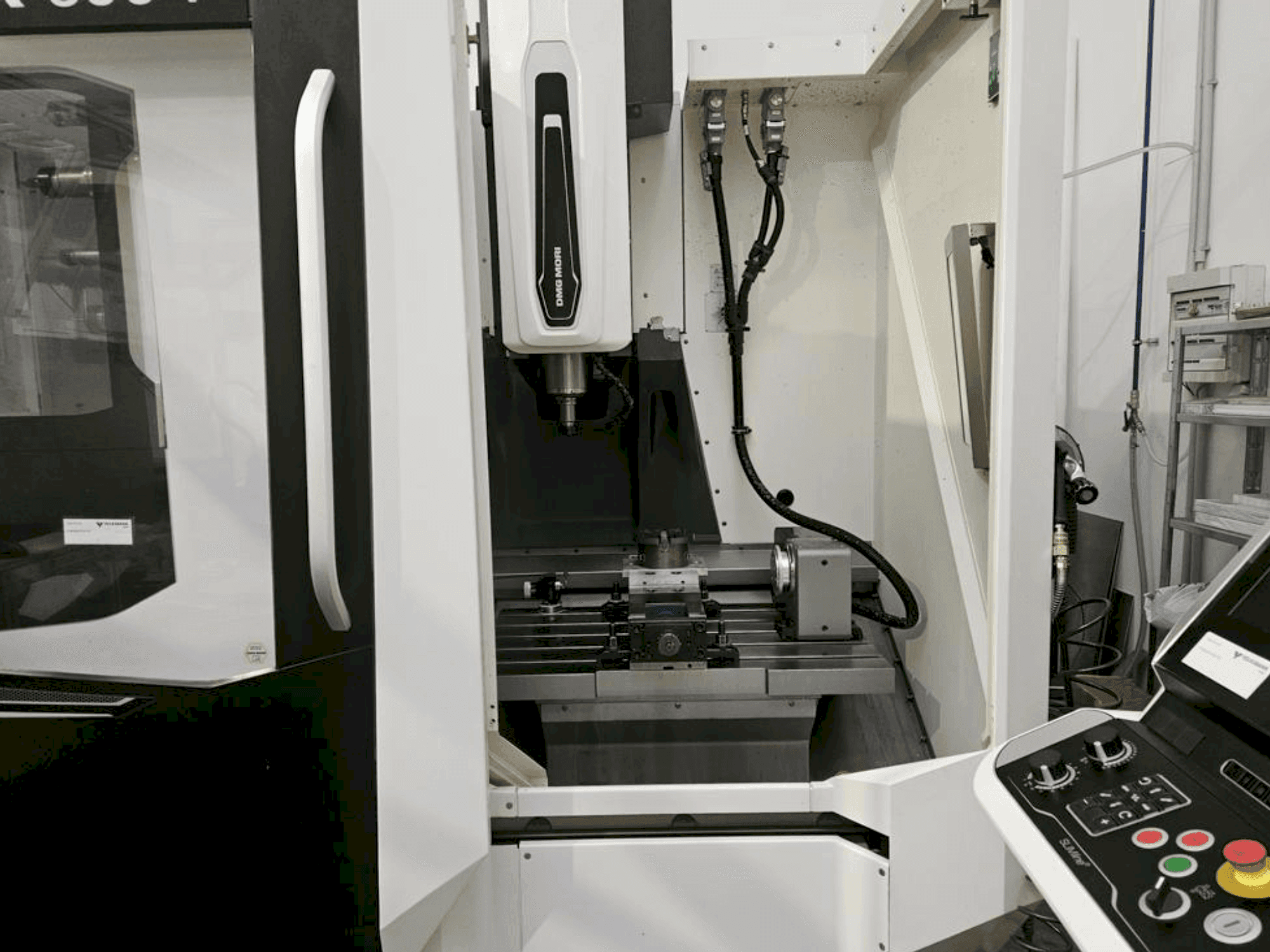

Prikaz stroja DMG MORI CMX 600 V sprijeda

Hvala na posjeti

Ovaj stroj je nedavno prodan. Pogledajte slične dostupne strojeve ili nam pošaljite upit.

Pogledajte sve slične strojeve

Pogledajte slične strojeve

DMG MORI CMX 600 V

Galerija fotografija

DMG MORI - CMX 600 VAT-MIL-DMG-2022-00001

Prodano

Imate li dodatnih pitanja? Kontaktirajte nas!

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

Kontaktirajte na Whatsappu

GINDUMAC
Proizvodi
Alatni strojevi
DMG MORI CMX 600 V Vertikalni obradni centar

Prikaži na izvornom jeziku

Ovaj vertikalni obradni centar DMG MORI CMX 600 V proizveden je 2022. Ima 4 osi s NC rotirajućim stolom (4. os) tvrtke Lehmann s neizravnim mjernim sustavom. Veličina stola je 900 x 560 mm. Obradni centar opremljen je DMG MORI SLIMline® Control temeljenim na Siemensu i izravnim mjernim sustavom u X/Y/Z. Kao dodatak dolazi s transporterom strugotine (strugala traka, kapacitet spremnika: 200 l) i Renishaw komplet senzorskih sondi za Siemens. Pogledajte pregled tehničkih specifikacija u PDF-u (DE) u prilogu.

Pregled

brand: DMG MORI
godina: 2022.
MODEL: CMX 600 V
radni sati: 3071
namjena: Glodanje
Lokacija: Austrija
vrsta stroja: Vertikalni obradni centar

Tehničke informacije - DMG MORI CMX 600 V

Opći podaci

Duljina stroja: 2859 MM
Širina stroja: 3490 MM
Visina stroja: 2985 MM
Masa stroja: approx. 5000 kg

Kontrolna jedinica

Model: SLIMline (SIEMENS)
Sučelje: Multi-Touch Control 19"

Glavni pogon

Raspon brzina vretena: 20 - 12000 1/MIN
Snaga motora vretena: 13/9 kW
Konus alata: SK 40

Pokret

Os X Pokret: 600 MM
Os Y Pokret: 560 MM
Os Z Pokret: 510 MM

Stol

Izvanjska duljina: 900 mm
Izvanjska širina: 560 mm

Alat

Broj stanica: 30
Prihvat alata: SK 40

Mediji

Pokretna traka za uklanjanje strugotina: Da

Dodatne informacije

Dodatna oprema

Transporter za strugotinu (strugalica) // Kapacitet spremnika: 200l (lijevo) // Ladica za strugotinu
Pištolj za prskanje rashladne tekućine
Signalna lampa 4 boje
Renishaw komplet senzora za dodir za SIEMENS kontrolu (PP40 senzor za dodir s optičkim prijenosom signala)
Magacin alata sa 30 alata sa dvostrukom hvataljkom

Prednosti stroja

Kvalitativne prednosti stroja

Sustav izravnog mjerenja u x/y/z
Dmg mori cad/cam sustav siemens nx
Dmg mori paket za povezivanje
Dmg mori planiranje i kontrola - sme - pak
Renishaw pp40 3d dodirna sonda
Ots mjerna sonda za mjerenje alata
Kalibracijski trn s držačem alata
Kalibracijski prsten
Nc rotacijski stol (4. Os) lehmann ea-510. L
Servisna kamera

Tehničke prednosti stroja

Nc rotacijski stol (4. Os) lehmann s indirektnim mjernim sustavom
Tip rotacijskog stola: ea-510. L
Priprema softvera za obradu rotacijskih stolova
Tracyl softver za strojnu obradu
Ciklus zakretanja (ciklus 800) // moment stezanja: 800 nm // maks. Brzina: 80 o/min // visina vretena 150 mm
Rotacijski stol za pozicioniranje duž x-osi na desnoj strani radnog stola (za siemensov sustav upravljanja)
Brzi hod linearne osi 30 m/min
Prebacivanje remena za upuhivanje vanjskog rashladnog sredstva preko m funkcije
Radni sati vretena: 1231h
