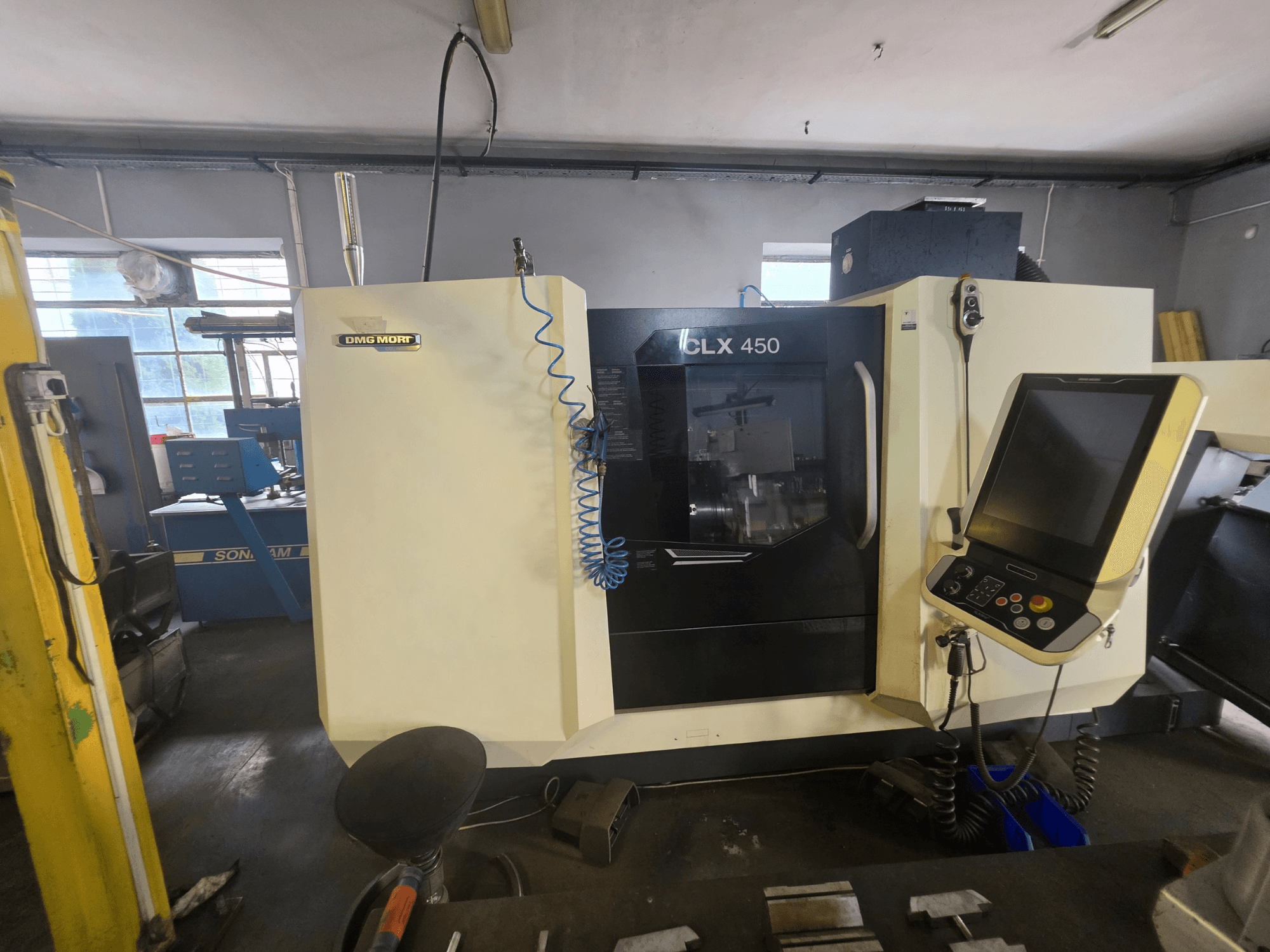

DMG MORI - CLX 450 V6PL-TUR-DMG-2021-00002

• Upravljanje: Siemens 840D sa ShopTurn-om

• HMI: DMG MORI SLIMline Multi-Touch, 19" zaslon osjetljiv na dodir

• Radni sati vretena: cca. 2.928 h

Radni kapacitet i osi

• Osi: X, Y, Z; C-os na glavnom i protuvretenu

• Maks. promjer tokarenja: 400 mm

• Zamah iznad kreveta: 700 mm

• Zamah preko poprečnog klizača: 370 mm

• Brzi pomak: X/Z 30 m/min; Y 22,5 m/min

Glavno vreteno

• Vrh vretena: A2-8

• Kapacitet šipke: 80 mm

• Snaga: 25,5 kW (40% ED) / 17 kW (S1)

• Okretni moment: 426 Nm (40% ED) / 283 Nm (S1)

• Funkcija diferencijalnog tlaka stezanja

Protuvreteno

• Maksimalna brzina: 5.000 o/min

• Vrh vretena: A2-6

• Snaga: 14 kW (40% ED) / 13 kW (S1)

• Okretni moment: 192 Nm (40% ED) / 171,5 Nm (S1)

• Funkcija diferencijalnog tlaka stezanja

• Unutarnje ispiranje stezne glave

• Funkcija pomoćnog kontravršilca

Revolver alata i pogonjeni alati

• VDI 40 kupola s 12 pozicija i 6 dodatnih BT stanica

• Pogonjeni alati: do 4.000 okretaja u minuti

• Snaga/okretni moment pogonjenog alata: 5,44 kW (40% ED) / 20 Nm (40% ED)

Oprema/opcije (integrirane u stroj)

• Paket za postavljanje: Sustav za dovod rashladne tekućine od 12 bara; Pištolj za ispiranje rashladnom tekućinom od 5 bara

• Paket za sigurno stezanje

• Povezivost: DMG MORI IoT konektor; DMG MORI Messenger V4

• Siemensove softverske opcije: Višestruko navojno rezanje 2.0; Promjenjiva brzina vretena; Ciklus odrezivanja po osi Y; Ciklus provlačenja utora za klin

Električni podaci

• Napon napajanja: 400 V ±10%, 50 Hz

• Faze: L1, L2, L3, N, PE

• Priključna snaga: 39 kVA

• Maks. nazivna struja: 56 A
