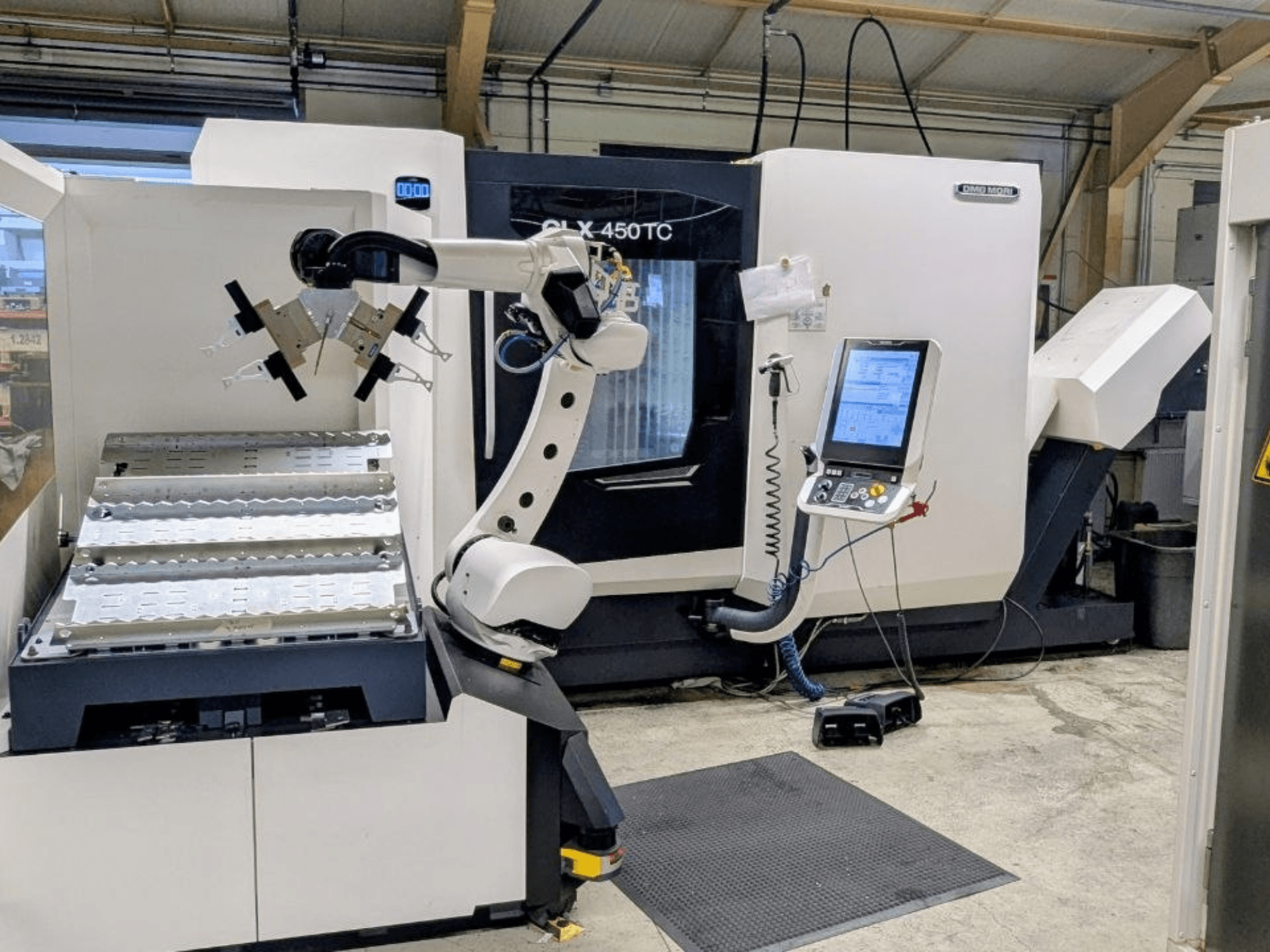

Ovaj 5-osni DMG MORI CLX 450 TC + Robo2go proizveden je 2021. godine. Ima promjer zamaha iznad kreveta od 500 mm, promjer tokarenja od 400 mm i maksimalnu duljinu tokarenja od 1100 mm. Stroj uključuje snažno vreteno za glodanje s brzinama do 12 000 okretaja u minuti i spremnik alata s 30 pozicija. Ako tražite visokokvalitetne mogućnosti tokarenja, razmislite o stroju DMG MORI CLX 450 TC + Robo2go koji imamo na prodaju. Kontaktirajte nas za više detalja.
Pregled
- brand: DMG MORI
- godina: 2021.
- MODEL: CLX 450 TC + Robo2go
- radni sati: 1992
- namjena: Tokarenje
- Lokacija: Njemačka
- vrsta stroja: Stroj za horizontalno tokarenje
- brand upravljačke jedinice: SIEMENS
Tehničke informacije - DMG MORI CLX 450 TC + Robo2go
Kontrolna jedinica
- Marka kontrole: SIEMENS
- Model kontrole: SINUMERIK 840D sl SLIMline
Dimenzije
- Visina stroja: 2470 mm
- Duljina stroja: 5190 mm
- Težina stroja: 11200 kg
- Širina stroja: 2110 mm
Pokret
- Broj osi: 5
- Putovanje osi X: 300 mm
- Putovanje osi Y: 500 mm
- Putovanje osi Z: 1100 mm
Tehničke specifikacije
- Suprotno vreteno: Da
- Pogonjeni alati: Da
- Snaga vretena: 10.5 kW
- Brzina vretena: 12000 RPM
- Hlađenje kroz vreteno: Da
- Broj stanica za alat: 30
Dodatne informacije
Status: demonstracijski/trening/izložbeni stroj
Upravljanje: Siemens SINUMERIK 840D sl SLIMline, 19" SLIMline višedodirni zaslon
Zamah iznad kreveta: 500 mm
Maks. promjer tokarenja: 400 mm
Maks. duljina tokarenja: 1100 mm
Kapacitet šipke: 65 mm
Provrt glavnog vretena: 87 mm
Promjer prednjeg ležaja: 130 mm
Brzina Knicka: 485 okretaja u minuti
Okretni moment vretena (100% radni tok): 275 Nm
Okretni moment vretena (40% radnog vremena): 345 Nm
Sučelje vretena za glodanje: HSK-A63 (DIN 69893)
Brzina vretena glodalice: do 12.000 okretaja u minuti
Snaga vretena glodalice (100% radni tok): 8,8 kW
Snaga vretena glodalice (40% rada): 10,5 kW
Okretni moment vretena glodalice (100% radni tok): 73 Nm
Okretni moment vretena glodalice (40% radnog vremena): 90 Nm
Moment držanja (zaključan): 850 Nm
Raspon zakretanja: ±120°
Spremnik alata: lančani tip
Kapacitet alata: 30 alata
Maks. promjer alata: 78 mm
Maks. promjer alata sa susjednim slobodnim džepovima: 125 mm
Dodatna oprema, cijena na upit
Robo2Go fleksibilni sustav za utovar/istovar obradaka s industrijskim robotom sa 6 osi
Izmjenjivo skladištenje obradaka s ladicama
Kapacitet: do 88 dijelova (Ø ≤ 60 mm); do 29 dijelova (Ø ≤ 125 mm)
Nosivost robota: do 35 kg (moduli: 10 / 20 / 35 kg)
Baza hvataljke: trokutasta s mlaznicom za ispuhivanje; ručno podešavanje tlaka
3-čeljusna hvataljka za dijelove stezne glave (unutarnja/vanjska)
Minimalna duljina obratka: 20 mm
Raspon vanjskog promjera: Ø20–100 mm (ovisno o modulu)
Raspon unutarnjih promjera: Ø65–210 mm
Varijante hvataljke s 3 čeljusti za dijelove osovina: Ø20–170 mm
Dodatne hvataljke s 2 čeljusti za dijelove stezne glave/vratila: Ø20–80 mm (dijelovi vratila)
Pladnjevi: maksimalno opterećenje 500 kg; obradak Ø20–170 mm; duljina 120–950 mm; do 5 razina
Sučelja: električno sučelje za Robo2Go, Profibus, dodatni komprimirani zrak, dodatni Ethernet
Odvojeni kontrolni terminal; integracija u CELOS kontrolu
Specijalni premaz za robote: RAL 9010
Stroj pripremljen za integraciju automatizacije
*Može postojati razlike između prikazanih podataka i stvarnih vrijednosti, to bi trebao potvrditi prodajni predstavnik.
