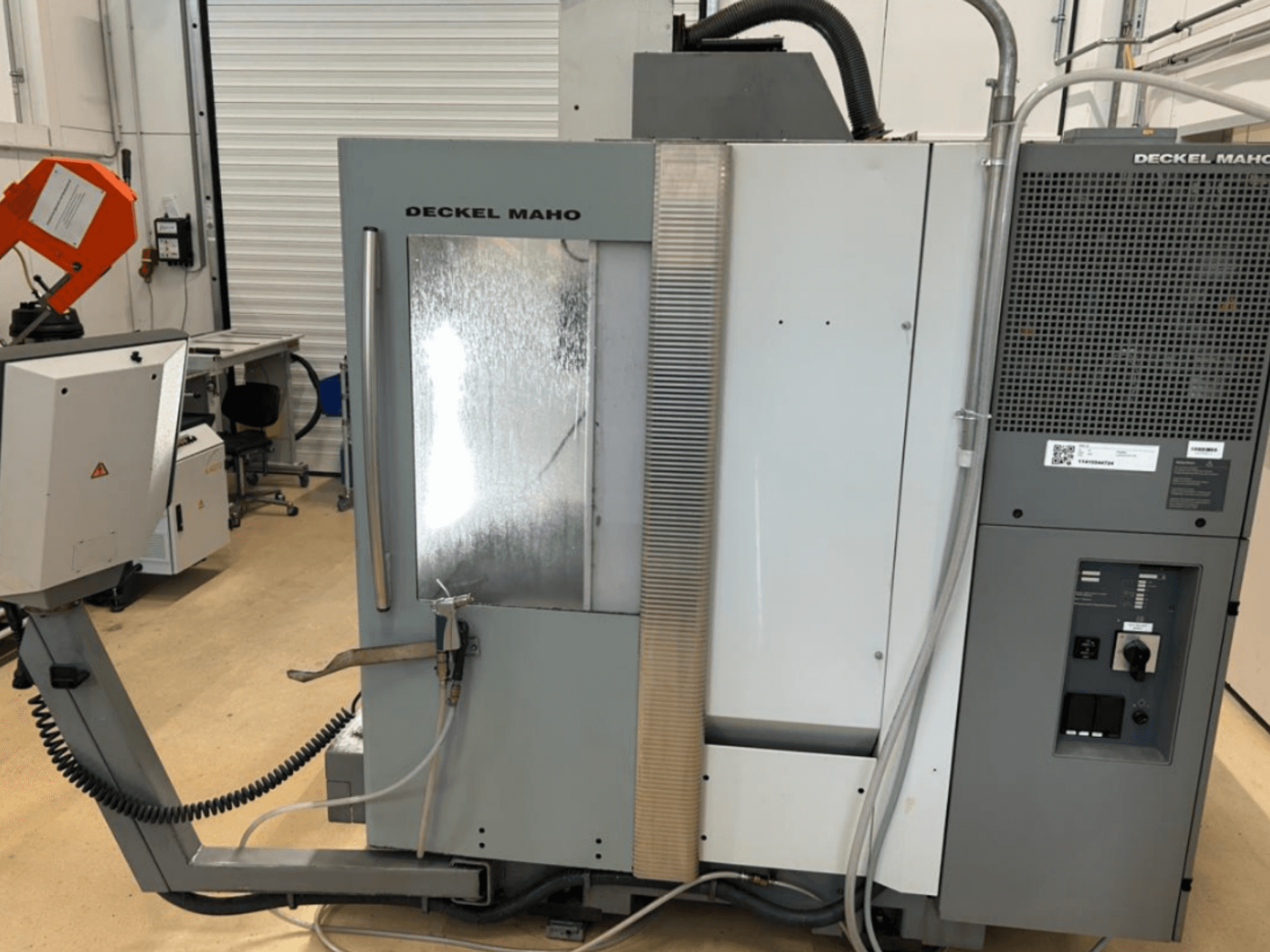

DECKEL MAHO - DMU 50DE-MIL-DEC-2005-00007

- Vrsta stola: Digitalni okretni rotacijski stol

- Dimenzije stola: Promjer 630 mm x 500 mm

- Maks. nosivost stola: 200 kg

- Raspon okretanja: 115 stupnjeva (-5 / +110)

- Značajke stola: Digitalni pogoni, hidrauličko stezanje (samo u načinu pozicioniranja), elektronički prikaz kuta, transformacija ravnine

- Raspon brzine vretena: 20 - 10.000 o/min (kontinuirano podešavanje)

- Snaga pogona (radni ciklus 100% / 40%): 9 kW / 13 kW

- Okretni moment (40% radnog ciklusa): 82 Nm

- Mjerni sustav: Izravni linearni mjerni sustav X/Y/Z

- Ulazna rezolucija X/Y/Z: 0,01 mm

- Tolerancija položaja X/Y/Z: 0,010 mm

- Brzi pomak X/Y/Z: 24 m/min

- Brzina pomicanja: 20 m/min

- Vrsta mjenjača alata: Lančani magazin s dvostrukom hvataljkom

- Kapacitet magazina alata: 30 pozicija alata SK40 (DIN 69871)

- Maks. promjer alata: D80 do D130 mm (ovisno o brzini)

- Maks. duljina alata: 290 mm

- Maks. težina alata: 6 kg

- Kapacitet rashladne jedinice: 80 l

- Električni priključak / Opterećenje: 17 kVA

- Maks. struja (Jn max): 28 A

- Osigurač / Zaštita napajanja: 35 A

- Napon: 400 V / 230 V / 24 V

- Frekvencija: 50 Hz

- Dimenzije tlocrta (D x Š x V): 4.860 mm x 4.350 mm x 2.424 mm

- Transportne dimenzije (D x Š x V): 2.210 mm x 2.120 mm x 2.150 mm

- Transportna težina: 4,05 t (4.050 kg)

Dodatna oprema:

Desna vrata kabine, Način rada 4, Prekidač rashladnog sredstva/zraka za puhanje, Pištolj za prskanje, Infracrvena dodirna sonda Heidenhain TS641, Elektronički ručni kotač, Dodatno V24 RS232 sučelje u/na ormaru, MDE sučelje (stroj uključen, stroj radi, brojač dijelova), Crtež uljnog korita, Njemačka dokumentacija, 3D model stroja za kinematičku simulaciju (IGES, STEP format), Velika količina držača alata SK40 (DIN 69871) uključena
