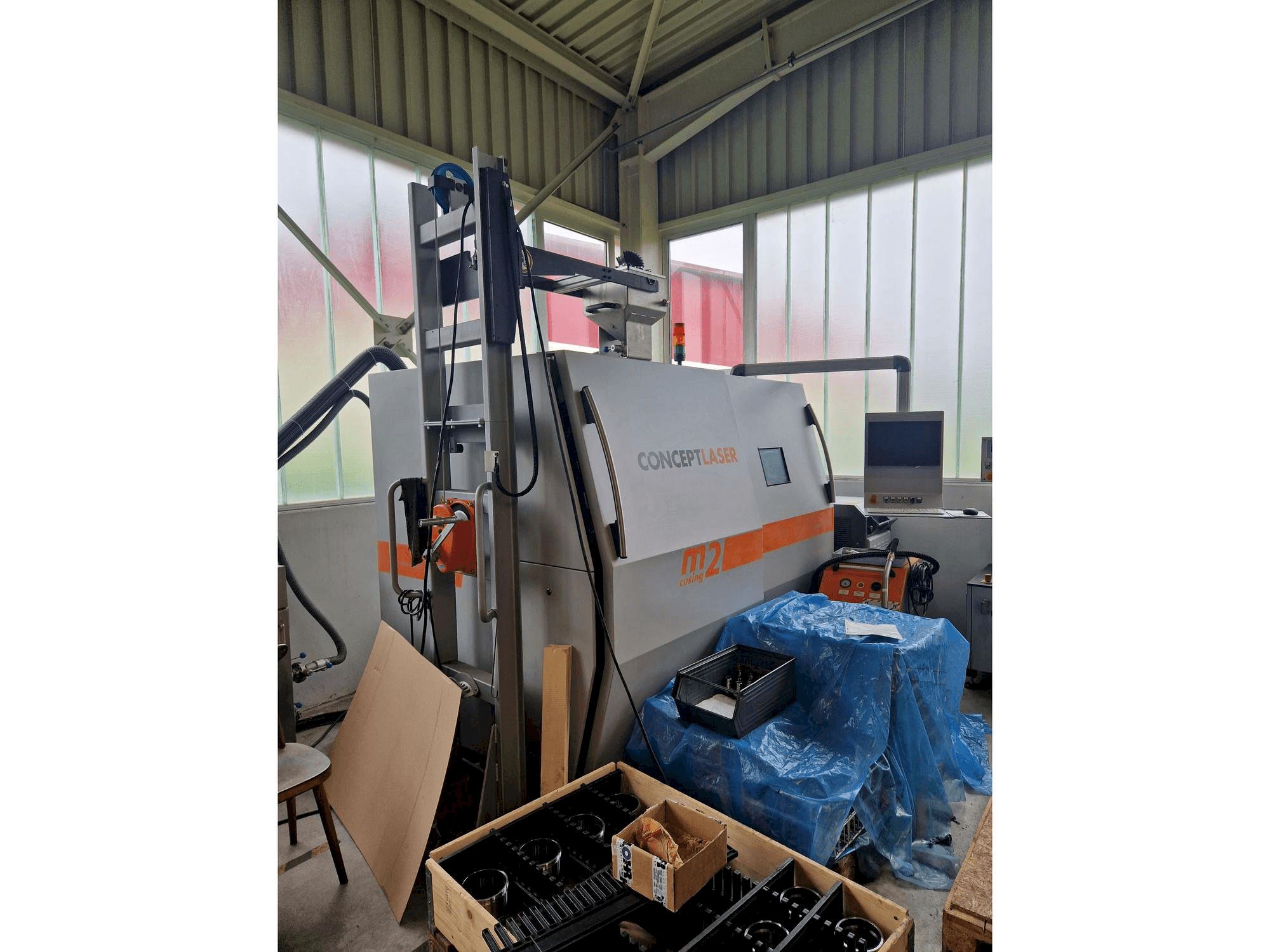

CONCEPT LASER - Laser M2 cusingDE-3DP-CON-2015-00001

Prednosti stroja

Tehničke prednosti stroja

• Polje ekspozicije: 90x90 mm

• Visina ugradnje: 100 mm

• Valna duljina: 1070 mm

• Performanse: 200 - 400 W

Težina:

Ukupna težina: cca. 2.240 kg

Stroj M2 kućište: cca. 2.000 kg

Laserski sustav: cca. 170 kg

Uređaj za usisavanje i filtriranje: cca. 70 kg

Dimenzije (u mm):

Ukupni sustav: cca. 5900 (D) × 4200 (Š) × 3009 (V)

Stroj M2 kućište: cca. 2440 (D) × 1630 (Š) × 2354 (V)

Laserski sustav: cca. 610 (D) × 1200 (Š) × 1120 (V)

Jedinica za usisavanje i filtriranje: cca. 550 (D) × 550 (Š) × 1450 (V)

Standardna verzija:

Dimenzije komore za izradu: 250 × 250 × 280 mm (D × Š × V)

Dimenzije dozirne komore: 250 × 250 × 280 mm (D × Š × V)

Volumen komore zgrade: cca. 18 dm³

Volumen dozirne komore: cca. 18 dm³

Visina zgrade: 280 mm plus debljina ploče za ugradnju

Područje ekspozicije: 245 × 245 mm

Smanjenje komore zgrade (100 mm):

Dimenzije komore zgrade: 100 × 100 × 100 mm

Dimenzije dozirne komore: 100 × 100 × 100 mm

Volumen komore zgrade: cca. 1 dm³

Volumen dozirne komore: cca. 1 dm³

Visina zgrade: 100 mm plus debljina ploče za ugradnju

Područje ekspozicije: 90 × 90 mm

Smanjenje prostora zgrade (80 mm):

Dimenzije komore zgrade: 80 × 80 × 100 mm

Dimenzije komore za doziranje: 80 × 80 × 100 mm

Volumen komore zgrade: cca. 0,64 dm³

Volumen komore za doziranje: cca. 0,64 dm³

Visina zgrade: 100 mm plus debljina ploče za ugradnju

Područje ekspozicije: 70 × 70 mm

Smanjenje prostora zgrade (50 mm):

Dimenzije komore zgrade: 50 × 50 × 100 mm

Dimenzije komore za doziranje: 50 × 50 × 100 mm

Volumen komore zgrade: cca. 0,25 dm³

Volumen komore za doziranje: cca. 0,25 dm³

Visina zgrade: 100 mm plus debljina ploče za ugradnju

Područje izloženosti: 40 × 40 mm Produžetak komore za doziranje

Dimenzije komore zgrade: 250 × 250 × 280 mm (D × Š × V)

Dimenzije komore za doziranje: 250 × 250 × 480 mm (D × Š × V)

Volumen komore zgrade: cca. 18 dm³

Volumen komore za doziranje: cca. 30 dm³

Visina zgrade: 280 mm plus debljina ploče za ugradnju

Područje ekspozicije: 245 × 245 mm

Električni priključci:

Priključak za napajanje: 3/N/PE AC 400 V, 32 A

Potrošnja energije, maks.: 7,4 kW

Mrežna veza: Ethernet 100 MB/s, priključak za uređaj: RJ45 utičnica

Priključak komprimiranog zraka:

Tlak plina: 6–10 bara

Kvaliteta: DIN ISO 8573-1 Klasa 1.6.1

Maksimalni protok: 100 l/min

Priključak za inertni plin (argon):

Tlak plina: 5 bara

Čistoća: ≥ 3,0

Priključak za inertni plin (dušik):

Tlak plina: 5 bara

Čistoća: ≥ 2,5

Podaci o performansama

Brzina proizvodnje: 2 cm³/h do 20 cm³/h (ovisno o materijalu)

Brzina skeniranja: maks. 7 m/s

Debljina sloja LaserCUSING®: 20 µm – 50 µm

Potrošnja zaštitnog plina: cca. 2 m³/h

Laserski sustav

Vrsta lasera: Vlaknasti laser 200F ili 400F

Klasa zaštite: Klasa zaštite lasera 4

Snaga: maks. 200 W 400 W (rad u kontinuiranom režimu)

Valna duljina: 1.070 nm (infracrveno)

Promjer laserske zrake: 50 µm

Uvjeti okoline

Temperatura skladištenja i transporta: -20 do 35 °C (-4 do 95 °F)

Radna temperatura: 15 do 35 °C (59 do 95 °F)

Promjena temperature: maks. 2 °C/h (2 °F/h)

Relativna vlažnost: maks. 80% (bez kondenzacije)

Nadmorska visina instalacije: maks. 2000 m nadmorske visine

Uključeni pribor:

Sito i tresilica, generator dušika, međuspremnik, mokri usisavač za prah, sustav filtera, 5 tlačnih ploča
