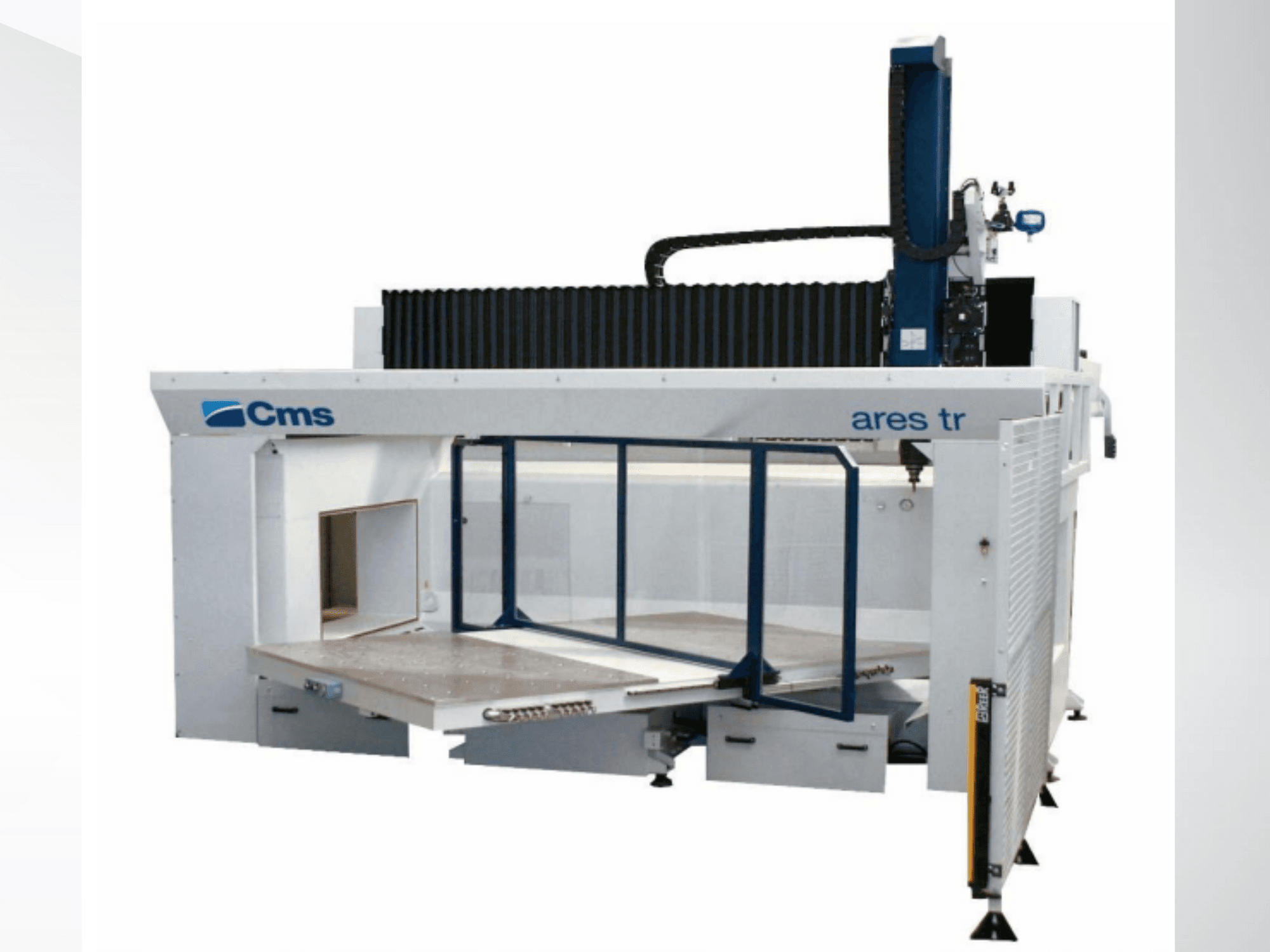

CMS - ARES-3618-TR-PX5-Z1200US-MIL-CMS-2022-00001

Dodatne informacije

• Osi: 5

• Tip: 5-osni portalni obradni centar velike brzine

• Struktura: Pomični most; fiksni stol; interpolirano svih 5 osi

• Kontroler: FANUC 31i-B5

• Značajke: Dvostruka provjera sigurnosti, Brzi glatki TCP, 3D kompenzacija rezača, spiralna interpolacija, nagnuta radna ravnina, skaliranje itd.

• Računalo: HP industrijsko računalo, Windows 7 (32-bit), 2 GB RAM-a, 250 GB HDD

• Snaga vretena: 15 kW (S1) / 19 kW (S6-40%)

• Maksimalna brzina: 24000 o/min

• Okretni moment: 12,1 Nm (S1) / 15,4 Nm (S6)

• Hlađenje: Tekućina (zatvoreni krug)

• Sučelje alata: HSK 63F

• Ležajevi: Keramički (prednji i stražnji)

• Brzi pomak: 80 m/min (X, Y) / 70 m/min (Z)

• Ubrzanje: 3 m/s²

• Točnost (VDI-DGQ 3441):

• X: ±0,055 mm | Ponovljivost ±0,027 mm

• Y: ±0,040 mm | Ponovljivost ±0,020 mm

• Z: ±0,080 mm | Ponovljivost ±0,040 mm

• Časopis za alate:

• Tip: Automatski mjenjač alata s 8 stanica

• Težina alata: 3 kg (maks. ukupno 20 kg)

• Maks. promjer alata: 200 mm

• Maks. duljina alata: 265 mm (straga) / 165 mm (sprijeda)

• Rotacijski stol: Dvostolna NC-upravljana platforma (vrijeme rotacije ~7 s)

• Veličina stola: 2 × (2400 × 1115 mm)

• Vakuumski stolovi: 2 × (1900 × 1100 mm), aluminij, debljine 28 mm

• Vakuumski sustav: 2 × suhe rotacijske pumpe, 100 m³/h svaka, 3 kW po pumpi, 10 priključaka po razdjelniku, ukupno 2 razdjelnika

• Minimalna jedinica za podmazivanje: Uljna magla sa spremnikom od 3 l

• Sustav za poravnanje: RENISHAW TS27R + kalibrirana šipka

• Deionizirani puhalo zraka za uklanjanje statičkog elektriciteta

• Zaštita mijeha: X/Y mijeh + Z dvostruki strugači

• Električni ormar: IP54, klimatiziran

• Sustav komprimiranog zraka: 6 bara (90 PSI)

• Boje stroja: RAL 7035 (svijetlosiva) i RAL 7037 (siva prašina)

• Zahtjevi za napajanje:

• Napon: 480 V ±5%, 3 faze, 60 Hz (UL transformator uključen)

• Instalirana snaga: cca. 50 kW

• Uključeni pribor:

• 8 × HSK 63F držači alata

• 8 × ETS 32/40 steznih čahura

• Uređaj za predpodešavanje alata

• Standardni ključevi i ključevi

• CD priručnici (stroj i upravljačka jedinica)
