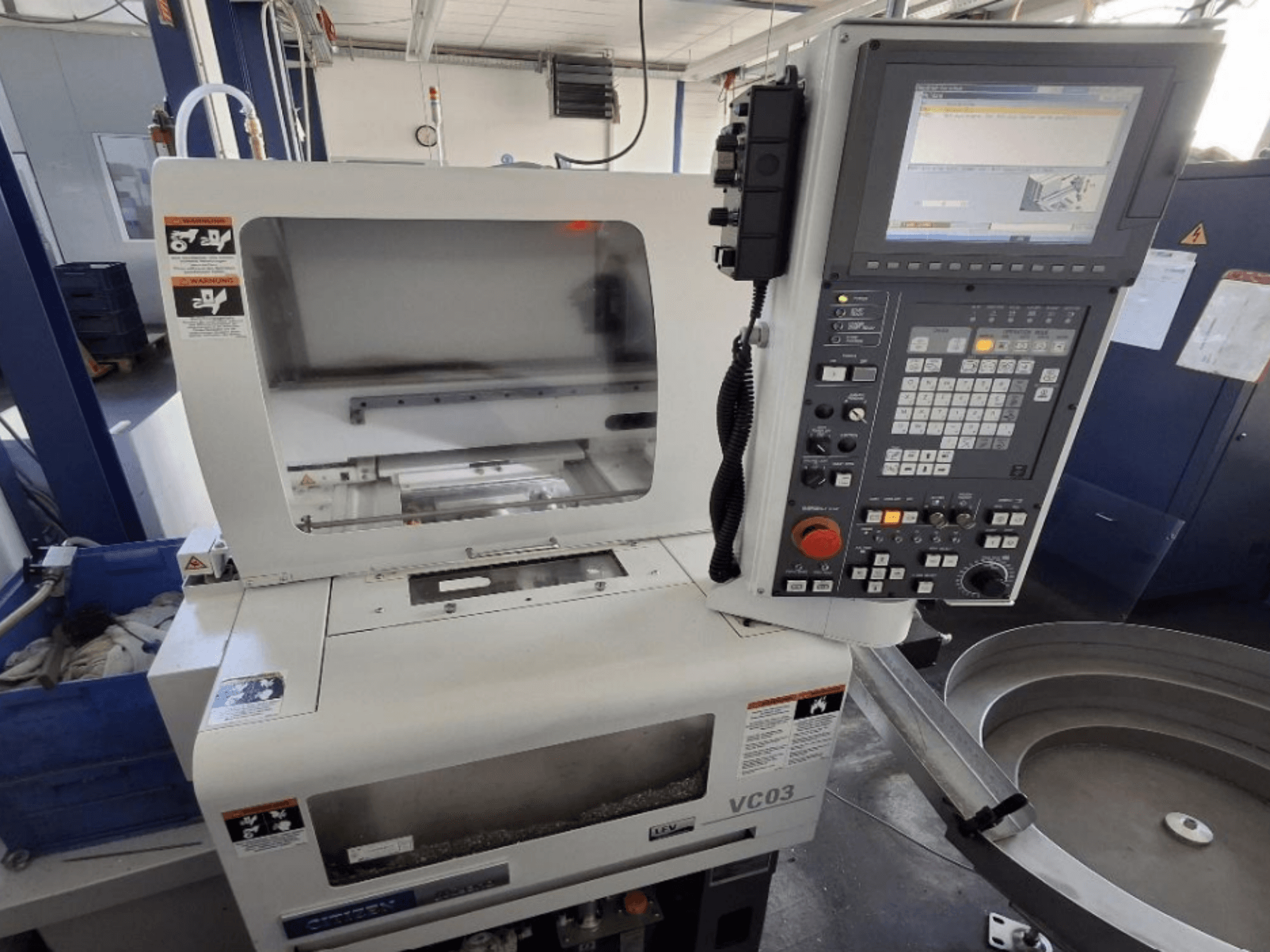

Horizontalni tokarski stroj proizveden 2017. godine. Ovaj Citizen MIYANO VC-03 ima maksimalni promjer tokarenja od 45 mm i duljinu tokarenja od 50 mm. Uključuje brzi hod od 20 m/min za X-osi i 30 m/min za Z-osi, uz robusnu brzinu vretena do 8000 min⁻¹. Ako tražite visokokvalitetne mogućnosti tokarenja, razmislite o stroju Citizen MIYANO VC-03 koji imamo na prodaju. Kontaktirajte nas za više informacija.
Pregled
- brand: Citizen
- godina: 2017.
- MODEL: MIYANO VC-03
- radni sati: 3888
- namjena: Tokarenje
- Lokacija: Njemačka
- vrsta stroja: Stroj za horizontalno tokarenje
- brand upravljačke jedinice: MITSUBISHI
Tehničke informacije - Citizen MIYANO VC-03
Kontrolna jedinica
- Marka kontrole: MITSUBISHI
- Model kontrole: FCA 70 LPC-V (M70V series)
Dimenzije
- Visina stroja: 1705 mm
- Duljina stroja: 1683 mm
- Težina stroja: 1500 kg
- Širina stroja: 700 mm
Pokret
- Broj osi: 2
- Putovanje osi X: 180 mm
- Putovanje osi Z: 200 mm
Tehničke specifikacije
- Suprotno vreteno: Ne
- Pogonjeni alati: Ne
- Snaga vretena: 3.7 kW
- Brzina vretena: 8000 RPM
Dodatne informacije
- Radni sati (uključeno): 8494 h
- Vrijeme rezanja / Vrijeme rada: 3888 h
- Broj obrađenih komada: 8536
- Ulazni napon: AC 200 V, 3 faze, 50/60 Hz
- Nazivna snaga: 11 kVA
- Struja punog opterećenja: 32 A
- Nazivna struja prekida kratkog spoja: 2,5 kA
- Maks. promjer tokarenja: φ45 mm (visokoprecizna zračna stezna glava) / φ40 mm (izvlačiva stezna glava)
- Maks. duljina tokarenja: 50 mm
- Maks. duljina okretanja s utovarivačem: 40 mm (fiksno: 35 mm)
- Oblik vretenastog nosa: Ekstra ravan
- Maks. brzina vretena: 8000 min⁻¹ (Standardno: 60 - 6000 min⁻¹)
- Promjer cijevi za izvlačenje vretena / promjer prolazne rupe: Ø10 mm
- Snaga motora vretena: 3,7 / 2,2 kW (integrirani motor)
- Broj klizača alata: 1
- Oblik klizača: Tip češljastog alata, horizontalni
- Broj kontroliranih osi: 2 osi (X i Z osi istovremeno)
- Motor za pomicanje X-osi: 2,7 kW
- Motor za pomicanje po Z-osi: 5,8 kW
- Brza brzina kretanja (X-os): 20 m/min
- Brza brzina kretanja (Z-os): 30 m/min
- Veličina alata / Veličina drške: 20 mm (opcije: 10, 12, 16)
- Broj alata (standardno): 5
- Veličina rupe za bušenje alata: φ20 mm
- Kapacitet spremnika rashladne tekućine: 90 litara
- Protok pumpe rashladne tekućine: 110 / 145 L/min (50/60 Hz)
- Snaga pumpe rashladne tekućine: 0,18 kW
- Tlak pneumatskog dovoda zraka: 0,5 MPa
- Kapacitet spremnika jedinice za podmazivanje: 0,8 litara
- Tip pumpe za podmazivanje: MLZ (Količina ispuštanja po ubrizgavanju: 1,5 - 2,5 ccm)
- Visina središnje linije vretena: 875 mm
- Vrsta utovarivača: Portalni utovarivač (tip R) - 2 kontrolirane osi, 1 klizač, 2 hvataljke
- Maks. veličina obratka utovarivača: φ40 x 40 mm
- Maks. težina obratka utovarivača: 250 g
- Brzina utovara (lijevo/desno): 108 m/min
- Brzina utovara (gore/dolje): 90 m/min
- Pogonski sustav utovarivača: Pogon s letvom i zupčanikom
- Oprema za automatizaciju: Sustav za dovod robe tvrtke Fa. Steyer, jedinica za odvajanje/dovod putem transportne trake, transportna traka za pražnjenje s međuspremnikom gotovih dijelova
- Uključene značajke: Oscilirajuće rezanje (LFV), Pneumatska stezna glava, Držači alata, Blokada štitnika od prskanja, Svjetlo stroja, Puhanje zraka (alat i vreteno), CE specifikacija, Prekidač razine rashladne tekućine, Automatsko isključivanje, LED svjetlo upozorenja
*Može postojati razlike između prikazanih podataka i stvarnih vrijednosti, to bi trebao potvrditi prodajni predstavnik.
