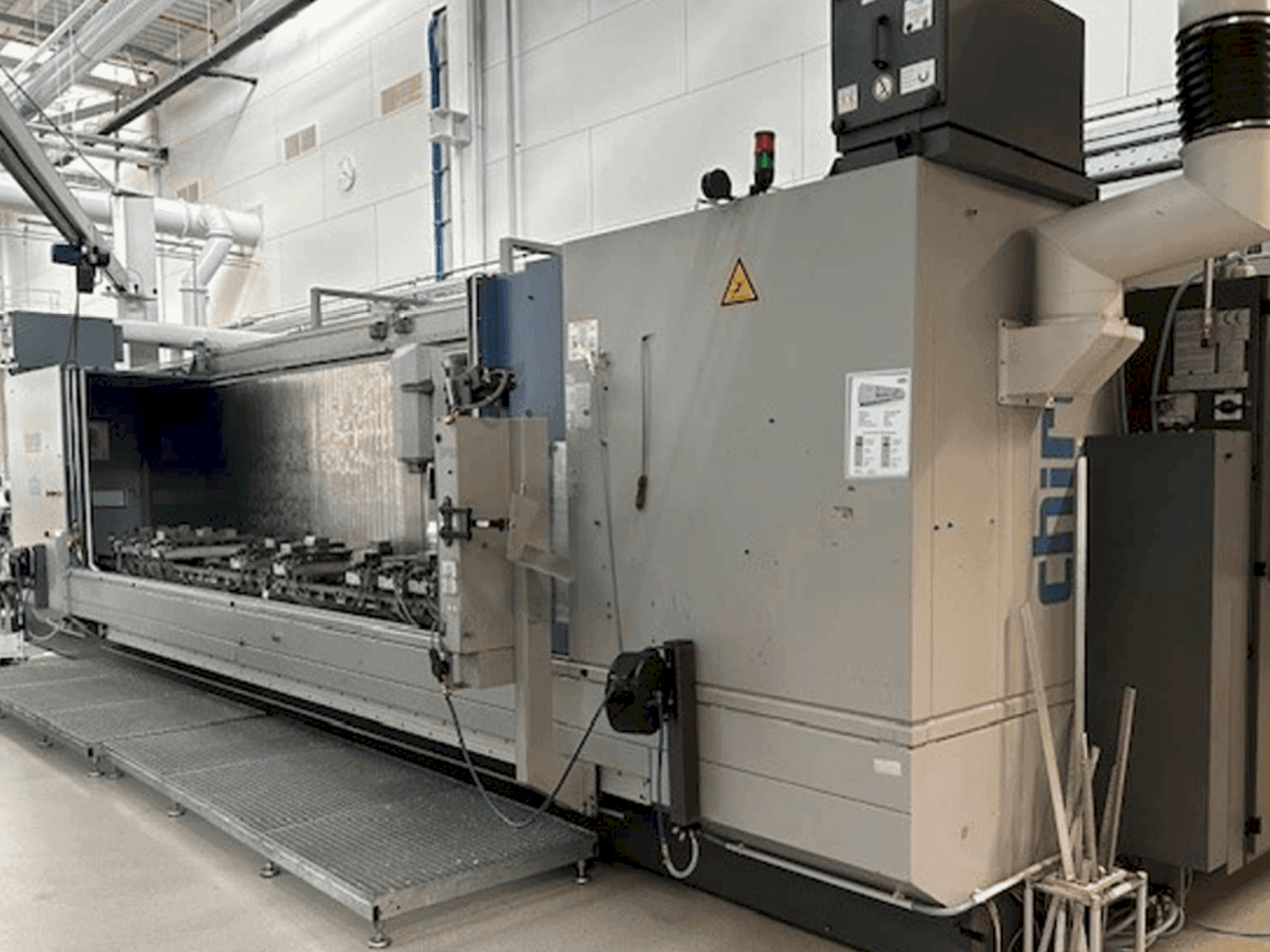

CHIRON - Mill 6000 SKDE-MIL-CHI-2004-00003

Prednosti stroja

Tehničke prednosti stroja

• 92 pozicije alata hsk-a63 (pozadinski magazin)
• Obrada dugih dijelova do maksimalno 6000 mm
• Obrada čeone površine (5. Strana) horizontalno sa zakretnom glavom (desno/lijevo)
• Obrada njihalom preko središnje pregrade, maks. Duljina obratka 1773 mm s sk obradom na obje čeone strane (duljina alata 120 mm)
• 4 hidraulička dvostruka škripca (fiksna središnja čeljust) po dijelu njihala, pozicioniranje i stezanje putem linearnog sustava (hidraulično otpuštanje, mehaničko stezanje)

Dodatne informacije

Dodatna oprema Paket velike brzine s motornim vretenom: 12000 o/min, 140 Nm Proizvodni paket: Transportna traka sa strugačem, visina ispuštanja 1050 mm Unutarnja priprema rashladne tekućine Rotacijski vakuumski filter KNOLL VRF250 (pogodan za čelik, lijevano željezo, aluminij, plastiku, mesing) Visoki tlak 70 bara s HP pumpom i varijabilnim ventilom Pištolj za ispiranje po polju njihala Usisavanje emulzijske magle, 2 ventilatora svaki 800 m²/h Rotirajući prozor za pregled lijevo i desno (1400 mm od središta stroja) Automatska vrata za utovar Središnja pregrada za obradu njihalom 5-osni paket za glodanje Praćenje vijeka trajanja alata zračnim mlazom Dodatni V24 RS232 u upravljačkom ormaru BDE/MDE sučelje (statusi: stroj uključen, stroj radi, brojač dijelova) Marposs (Brankamp) CMS100 Sustav za praćenje kolizija 3D model stroja za kinematičku simulaciju u CAM programskom sustavu Hidraulički agregat od 210 bara, 2 kruga stezanja, zasebni tlak stezanja sustava za svako polje njihala, kontrola tlaka stezanja KOHN linearni sustav stezanja 8 KOHN Multi 2000 MFS 125/680 HD hidraulični škripac Dvodijelna stepenica za operatera preko cijele radne širine od 6000 mm S 3 osi x, y, z i zakretnom glavom, softverski paket za 5-osno glodanje može se koristiti za glodanje oblika, npr. krivulje. Softver zatim sinkronizira osi.
