➤ Rabljeni CHIRON FZ 12 KW sustav na prodaju | gindumac.com

Prikaži na izvornom jeziku

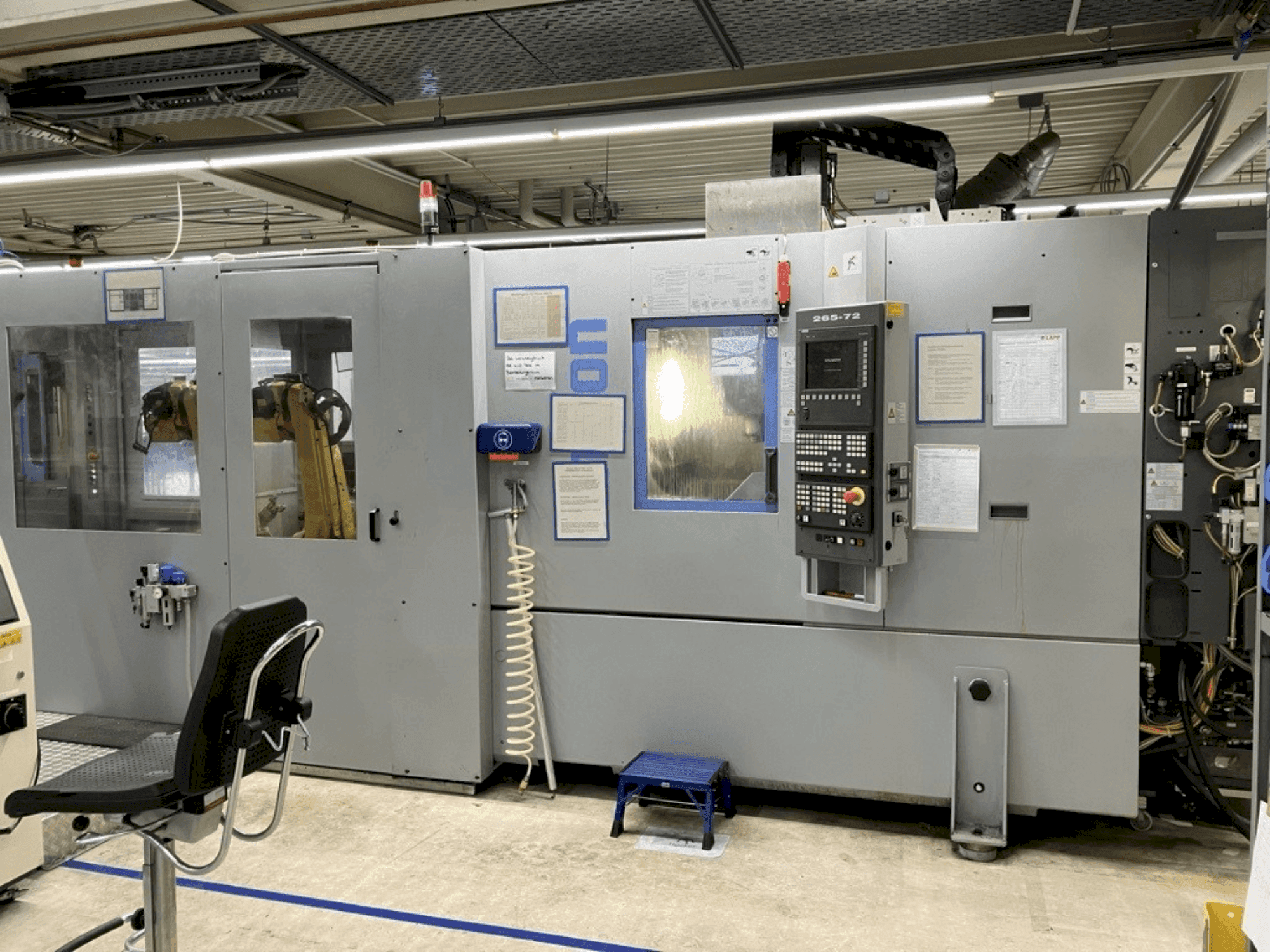

Sustav se sastoji od: 2 x CHIRON FZ 12 KW (2012.) + 2 x Fanuc LR Mate 200iC (2011.) + 2 x Fanuc M - 20iA (2011.) + Waschstraße. Ima vreteno velike brzine s maksimalnom brzinom od 12 000 o/min i brzim pomicanjem do 60 m/min na Z-osi. Svaki stroj uključuje automatski izmjenjivač alata s 24 utora i može podnijeti opterećenje stola do 500 kg. Idealan za precizne strojne zadatke. Kontaktirajte nas za više informacija o ovom stroju.

Pregled

brand: CHIRON
godina: 2012.
MODEL: FZ 12 KW
namjena: Glodanje
Lokacija: Njemačka
vrsta stroja: Vertikalni obradni centar

Tehničke informacije - CHIRON FZ 12 KW

Glavni pogon

Raspon brzina vretena: 12000 1/MIN
Konus alata: HSK-A 50
Broj osi: 3
Maksimalno korisno: Up to 5 kg

Pokret

Os X Pokret: 550 mm
Os X Brzi hod: 40 m/min
Os Y Pokret: 320 mm
Os Y Brzi hod: 40 m/min
Os Z Pokret: 360 mm
Os Z Brzi hod: 60 m/min

Stol

Nosivost stola: 500 kg

Alat

Najveća masa alata: 5 kg

Dodatne informacije

Prednosti stroja

Tehničke prednosti stroja

Upravljane osi: 6 osi
Doseg: 704 mm
Ubrzanje/usporavanje: 0 do 12000 min-1 za 0,6 sekundi
Stezna površina: 820 x 440 mm²
Kapacitet bušenja u st 60: Ø 16 mm
Navoj: m 16
Kapacitet mljevenja u st 60: 80 cm³/min
Ubrzanje: x i y os 0,7 g, z os 1,0 g

Dodatne informacije

Raspon i brzina kretanja osi: J1: 340°/360° (opcija) pri 350°/s J2: 200° pri 350°/s J3: 388° pri 400°/s J4: 380° pri 450°/s J5: 240° pri 450°/s J6: 720° pri 720°/s Dopušteni moment opterećenja: J4 i J5: 11,9 Nm J6: 6,7 Nm Ponovljivost: +/- 0,02 mm Maksimalna brzina J1: 195°/s J2: 175°/s J3: 180°/s J4 i J5: 400°/s J6: 600°/s Dopušteni moment opterećenja J4 i J5: 7,7 Nm J6: 9,8 Nm Alati Automatski mjenjač alata: Utora za alate: 24 Vrijeme izmjene alata: cca. 0,9 s Vrijeme od strugotine do strugotine: cca. 2,4 s Obradci se dovode putem automatiziranog sustava za dovod i sekvencijalno utovaruju u Chiron obradne centre pomoću dva Fanuc industrijska robota. Nakon što su procesi obrade završeni, ponovno se uklanjaju. Roboti zatim prenose komponente u transportni sustav, koji ih transportira do nizvodnog sustava čišćenja. Integrirana linija za pranje osigurava pouzdano čišćenje komponenti u skladu s definiranim specifikacijama čistoće. Nakon procesa pranja, dva sinkrono radeća Fanuc robota preuzimaju očišćene dijelove u stražnjem dijelu sustava. Ovisno o specifikacijama procesa, oni se ili automatski paletiziraju ili dalje obrađuju u nizvodnom koraku, na primjer zakivanjem. Cijeli sustav radi potpuno automatski.

*Može postojati razlike između prikazanih podataka i stvarnih vrijednosti, to bi trebao potvrditi prodajni predstavnik.
