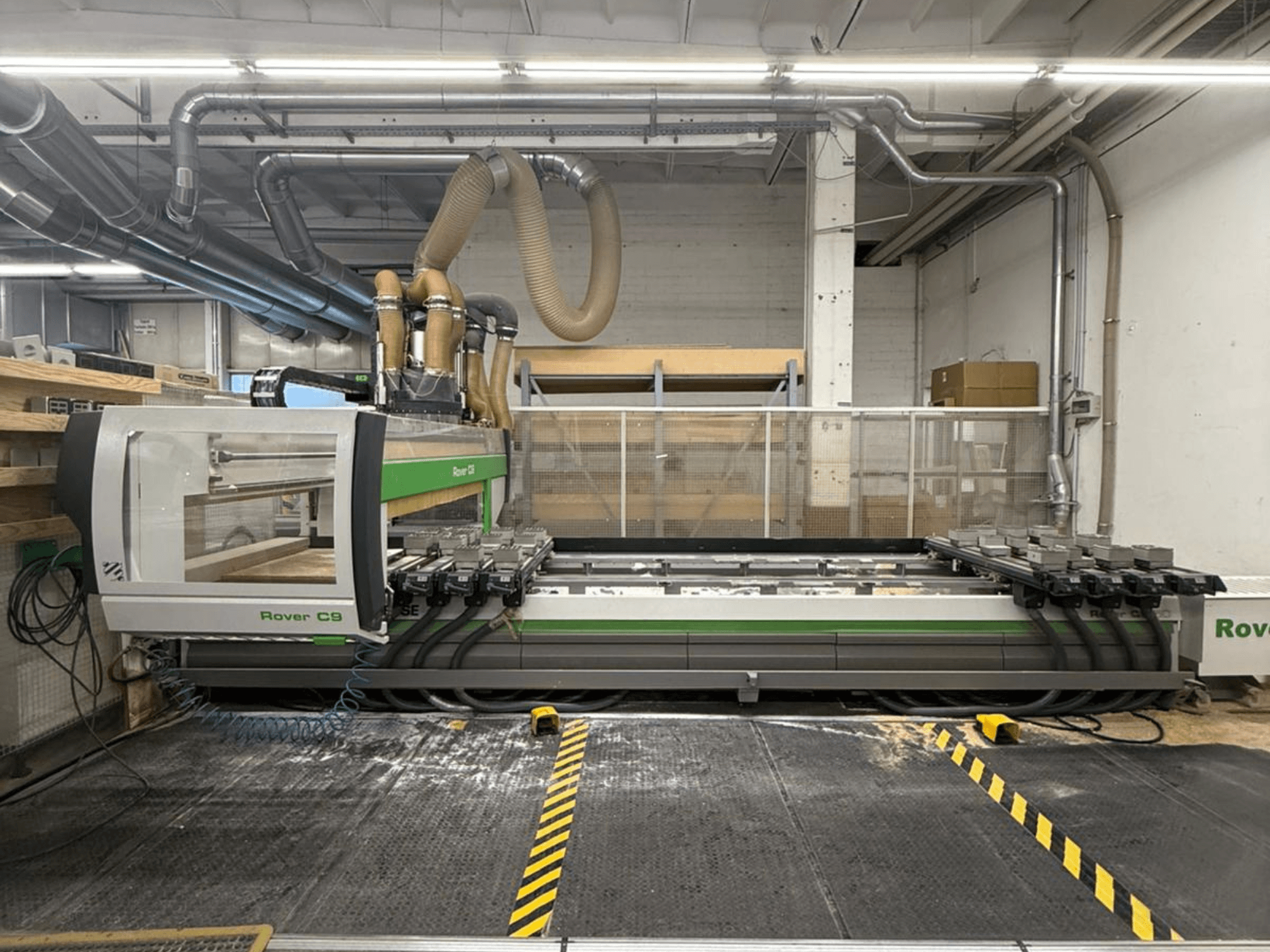

BIESSE - ROVER C9.50DE-CNC-BIE-2007-00002

Radni stol i stezanje

• 8 ATS držača ploča (D = 1525 mm) i 24 klizne šine

• Automatsko pozicioniranje držača ploča i kliznih vodilica (EPS XY)

• Pneumatski sustav zaključavanja, podijeljen u 2 radna područja u X

• 8 stražnjih referentnih graničnika, hod 115 mm

• 8 zaustavljanja, hod 140 mm, pozicionirano na 1175 mm (D = 1280 / 1525 / 1800 mm)

• 8 zaustavljanja, hod 140 mm, pozicionirano na 770 mm (D = 1280 / 1525 / 1800 mm)

• 4 bočna graničnika, hod 140 mm (2 lijeva + 2 desna), s pneumatskim sustavom

• 4 uklonjiva središnja graničnika, hod 140 mm (2 lijeva + 2 desna), s pneumatskim sustavom

• Senzor za detekciju spuštenih graničnika

• Pneumatski sustav za držače šipki za podizanje

• 6 držača za dizalice za jednostavno utovarivanje (moduli visine 74 mm)

Vakuum

• Vakuumski sustav za pumpu od 250 m3/h

• Rotacijska vakuumska pumpa s lopaticama od 250 m3/h za standardni vakuumski sustav

Obradne jedinice i konfiguracija

• Sastav C3-A1:

  • Uređaj za montažu deflektora strugotine s pneumatskim ili induktivnim senzorima na 5-osnoj obradnoj jedinici

  • Prirubnica za montažu jedinica na radnu jedinicu s 5 interpolacijskih osi (jedinice se mogu koristiti samo kada je električno vreteno vertikalno)

• Sastav C3-P2:

  • Dodatni Z-klizač za stražnje radne jedinice, kontroliran neovisnom Z-osom

  • Glava za bušenje BH 42 L

  • Izmjenjivač lančanog alata s 22 pozicije (razmak između osi 180 mm)

  • Hvataljka za željezo za odbijač strugotine s pneumatskim ili induktivnim senzorom, smještena u lančanom mjenjaču alata

  • Desni odbijač strugotine s induktivnim senzorom za standardno električno vreteno ili 15 kW 5-osno električno vreteno (potreban je uređaj za odbijač strugotine; potrebna je prirubnica za montažne jedinice pri korištenju 5-osnog električnog vretena; potrebna je C-os pri korištenju standardnog električnog vretena)

Sustavi

• Automatski sustav podmazivanja

• Upravljačka jedinica s 5 interpolacijskih osi

Dodatna oprema

• Transportna traka za uklanjanje strugotine i otpada (transporter strugotine)

• Jedinica za hlađenje tekućinom za sustave hlađene tekućinom (može hladiti dva električna vretena ili jedno električno vreteno plus jednu glavu za bušenje hlađenu tekućinom)

Napomena: Tehnički podaci i opisi preuzeti su iz originalne potvrde narudžbe i služe samo u informativne svrhe; nisu obvezujući.
