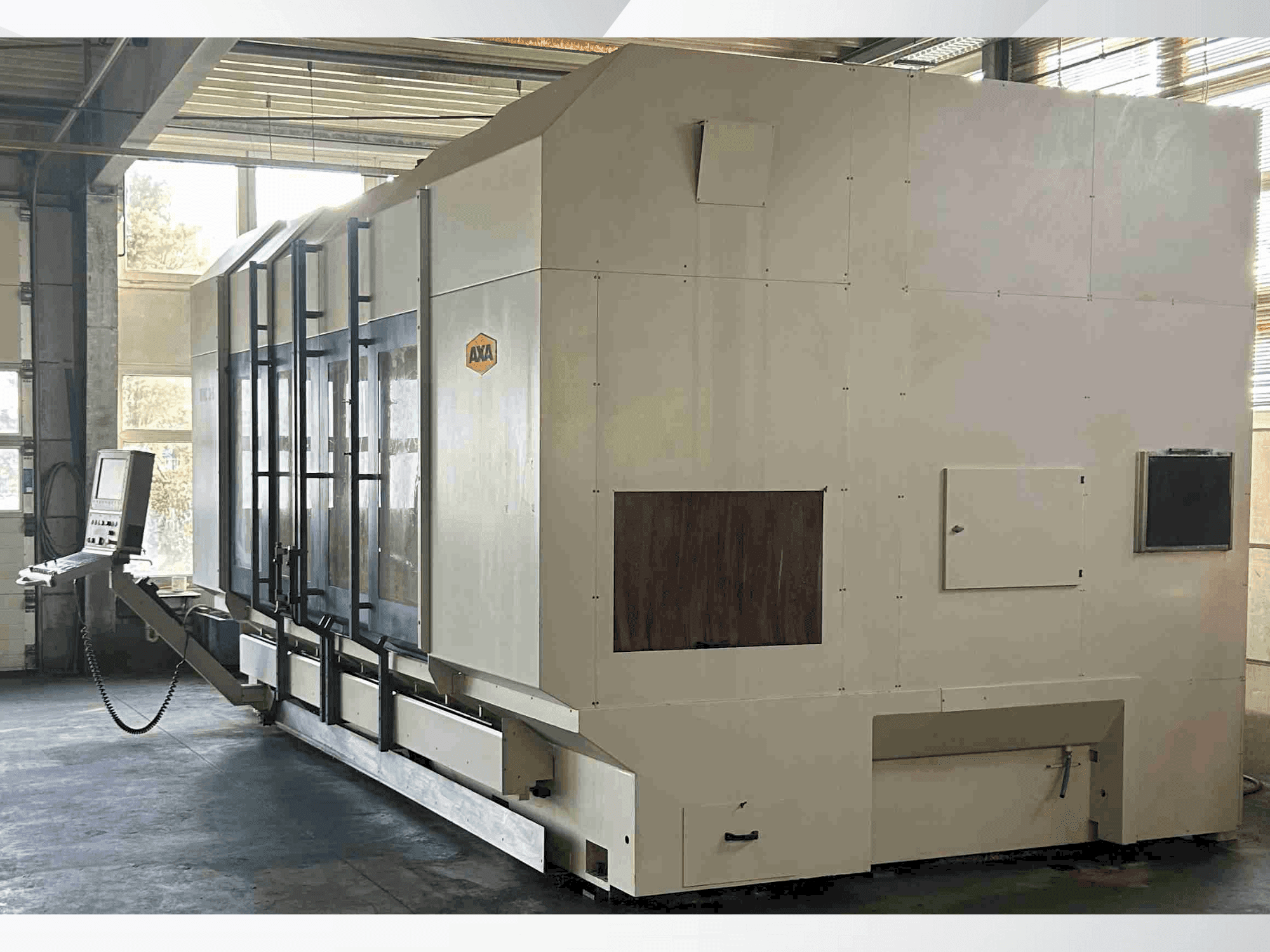

AXA - VHC 3-3000 SDE-MIL-AXA-2006-00002

Dodatna oprema

• Strojevi dolaze s C-osom i glavom B-osi +/-100º.

Prednosti stroja

Kvalitativne prednosti stroja

• Razmak t-utora: 160 mm
• 3d sonda: rmp 60 renishaw
• Mjerna sonda alata: tt140 heidenhain
• Nc okretna glava, beskonačno podesiva, raspon zakretanja ± 100°
• Raspon zakretanja b-osi: ± 90°
• Zaključavanje: 2,5° (1°, kontinuirano)
• Min. Vrijeme izmjene alata: 5 sekundi.
• Točnost pozicioniranja preko 1000 mm: ± 0,015 (0,0075) mm
• Ponovljivost: ± 0,005 mm
• Glodanje u st 60 maks. : 800 cm³/min

Tehničke prednosti stroja

• Maks. Okretni moment pri 40%: 143 (-255) nm
• Maks. Snaga pri 40%: 30 (40) kw
• Dovod rashladne tekućine kroz vreteno: 40 bara
• Maks. Sila pomicanja: 9000 n
• Pomak x-osi: 1760 - 9000 mm
• Hod njihala: cca. X-hod/2 - 500 mm
• Pomak y-osi (horizontalno/vertikalno): 700 (900) mm
• Pomak z-osi (horizontalno/vertikalno): 850 (950) mm
• Udaljenost stola od vrha vretena (horizontalno/vertikalno): 250 - 1100 mm / 40 - 890 mm
• T-utori, središnji utor kao utor za poravnanje h7: 14 h9 mm

Dodatne informacije

Stroj još uvijek pod napajanjem / Bušenje u St 60 maks.: Ø 35 mm / Rezanje navoja u St 60 maks.: M 30 / Dodatna težina po metru X-hoda: cca. 2500 kg / Težina osnovnog stroja (X = 1760): cca. 14500 kg / Radna visina: min. 40 mm maks. 890 mm (vertikalno) / min. 250 mm maks. 1100 mm (horizontalno)/ Pogonska snaga: AC motor sa šupljim vratilom osigurava snagu od 30 kW/143 Nm pri 40% ED./ Brzina vretena: Vreteno ima raspon brzina od 30−6000 U/min./ Izmjenjivač alata: Ima lančani spremnik s 22 utora za alate (SK40 DIN69871A/69872 A)./ Dimenzije: Težina: približno 16500 kg./ Dimenzije (D׊×V): približno 5,7 m×3,9 m×3,4 m (+1,7 m za transporter strugotine)./ Kapsuliranje radnog prostora: Za kapsuliranje se koristi poklopac s mijehom i limenim lamelama./ Produženje hoda Y-osi na 900 mm i hoda Z-osi na 950 mm/ Rad shuttlea s pločom shuttlea od aluminija, uključujući prozorčić za gledanje i sigurnosni prekidač./ Proširenje spremnika alata na 36 utora za alate/ Hidraulično stezanje za SK 40 držač alata/ 1-osna NC okretna glava koja se kontinuirano pozicionira u rasponu od ±100°/ i programabilna je u koracima od 0,001°/ Povećana pogonska snaga s AC motorom sa šupljim vratilom (br. 111). Maksimalna snaga je 27 kW/100% ED ili 40 kW/40% ED. Maksimalni okretni moment je 127 Nm/100% ED ili 191 Nm/40% ED./ Povećane brzine vretena s rasponom od 30-12 000 U/min s podmazivanjem uljnim raspršivanjem/ Dovod rashladne tekućine kroz vreteno, uključujući vanjski spremnik od 400 litara sa sustavom filtera papirnate trake i visokotlačnom pumpom. Može osigurati tlak do 40 bara. Ova opcija zahtijeva opciju transportera strugotine/ Zglobni trakasti transporter strugotine (lijevi ili desni) s integriranim spremnikom rashladne tekućine od 200 litara i pumpom za vanjsko hlađenje/ Rotacijski stol NC s 5. osi RTA 4L-800 s promjerom prednje ploče od 1000 mm. Stol je dizajniran za horizontalno postavljanje s hidrauličkim stezanjem/ RTA je integriran u ravnini s krutim stolom/ Upravljački sustav Heidenhain iTNC 530, kombiniran s digitalnim upravljanjem pogonom i 15" TFT zaslonom/ 3D dodirna sonda (Renishaw RMP 60) za mjerenje alata, koja je pohranjena u spremniku alata i može se automatski mijenjati. Softver sonde koristi se za određivanje nulte točke i položaja, centriranje i električno poravnanje obratka/ Sustav dodirne sonde za alat (Heidenhain TT 130) za mjerenje duljina i polumjera alata, koji se može montirati u područje obrade i mjeri sa stojećim ili rotirajućim alatom. Opcionalno: 6. os. Potpuno integrirani rotacijski stol.
