AMADA - Jupiter SystemDE-OTH-AMA-2021-00001

Dostupno je 40x jedinica Jupiter sustava (promatrano kao cjelina): automatizacija zavarivanja uključuje XYZ portalni upravljački sustav, upravljanje zavarivanjem, nadzor zavarivanja, sustav vida i povezivost podataka. Rashladne jedinice nisu uključene.

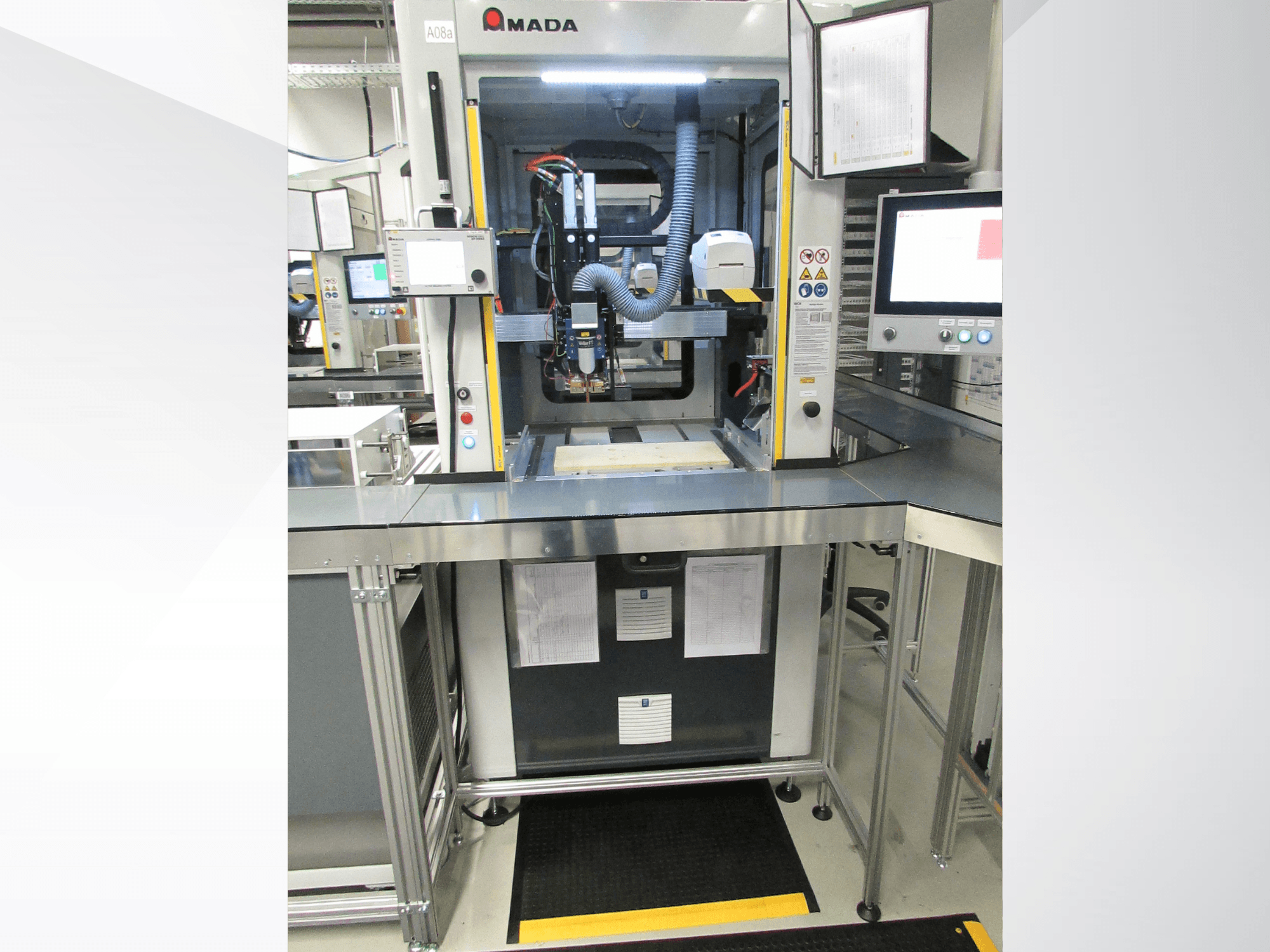

AMADA Jupiter napredni aparat za zavarivanje s baterijskim paketom (2021)

General

• Model: Jupiter Advanced aparat za zavarivanje s baterijskim paketom

• Stanje: Vrlo dobro / Dobro održavano

• Dimenzije stroja: 1200 × 1200 × 2300 mm

• PLC upravljani sustav

• ISQ / MNC kontroler zavarivanja

Vrsta stroja

• Automatizirani sustav za mikrootporno zavarivanje

• Sustav za zavarivanje baterijskog paketa / baterijskog modula

Tehnologija zavarivanja

• Mikrootporno zavarivanje

• Frekvencija: 10 kHz

Radno područje

• Radni prostor: 624 × 550 mm

• Površina zavarivanja (maks.): 540 × 450 mm

• Vidno područje (maks.): 540 × 450 mm

Performanse

• Vrijeme ciklusa zavarivanja: 1,8 sekundi (od točke zavarivanja do točke zavarivanja)

• Vrijeme vizualnog pregleda: 1,2 sekunde (od točke do točke)

• Radni sati: raspon od 5.000 do 40.000 sati

Električni podaci

• Napajanje: 400 VAC

• Glavni osigurač: 40 A

• Potrošnja energije: 2 kVA

Pneumatika

• Potreban komprimirani zrak: 6 bara čistog suhog zraka

Dodatna oprema, nije uključena

• Sustav za utovar robota

• Sustav vida

• Sljedivost SQL baze podataka

• Držači elektroda

• Rezervne elektrode

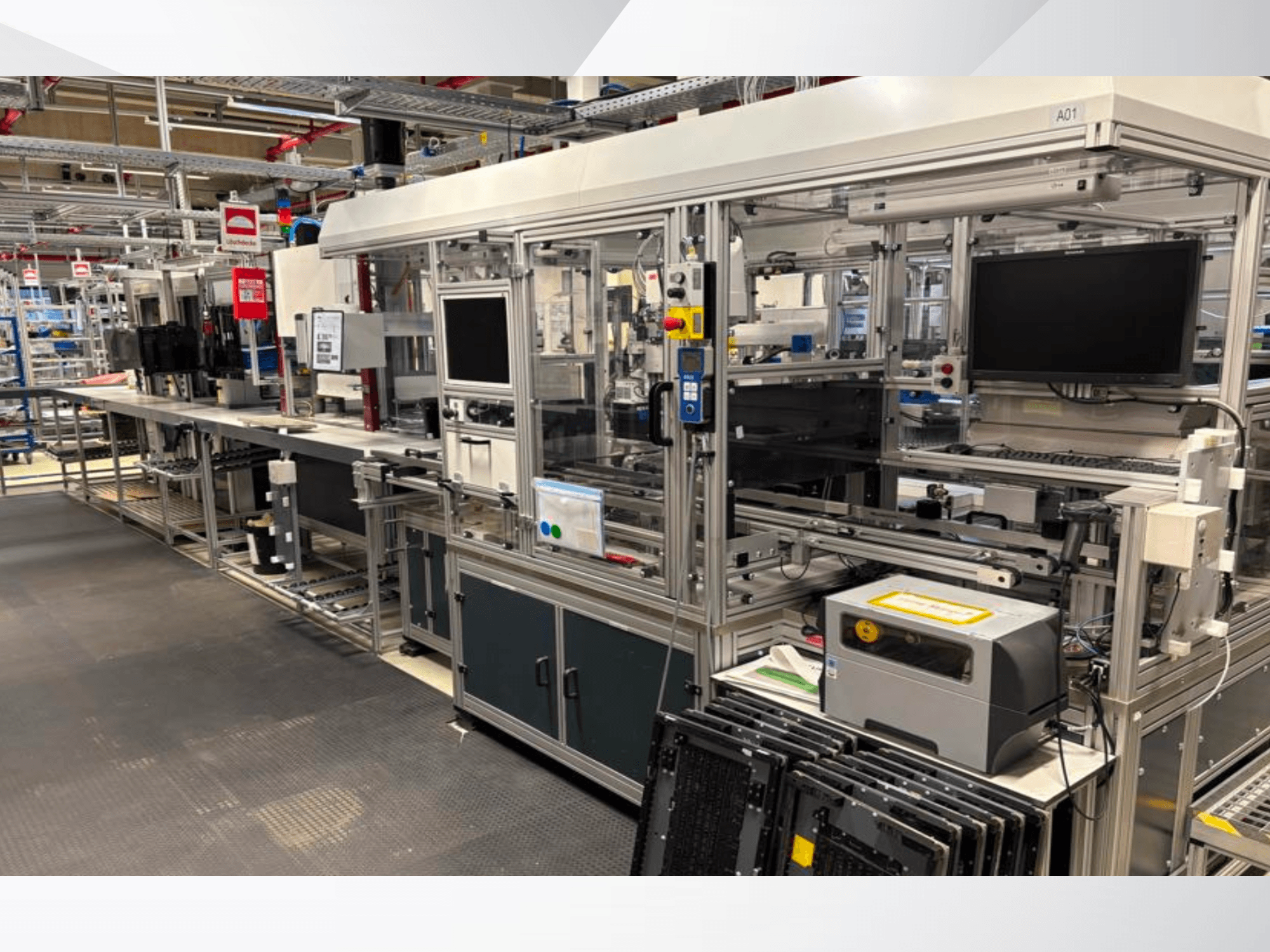

Opcionalni sustav za utovar robota

General

• Primjena: Automatsko utovar/istovar baterijskih paketa

• Integracija: AMADA Jupiter sustav za zavarivanje

• Stroj za utovar robota 25

Oprema

• Automatsko rukovanje dijelovima

• Integrirana vizualna inspekcija

• Integrirani proces zavarivanja

Opcionalno: 3x ASIC Robotics Steckautomat V (2022), cijena na upit

General

• Proizvođač: ASIC Robotics AG

Primjena

• Automatsko umetanje / sastavljanje baterijskih ćelija

• Pogodno za 18650 ćelije

• Pogodno za 21700 ćelije

Kompatibilne vrste držača ćelija

• Senec V2

• StreetScooter V6

• Ocado

• Svjetlosna godina

Performanse

• 1 × 4 ćelije istovremeno: cca. 1,0 s/ćelija

• 2 × 2 ćelije istovremeno: cca. 1,0 s/ćelija

• 4 × 1 ćelija: cca. 1,3 s/ćelija

• Tehnička učinkovitost: 95%

Električni podaci

• Napon: 3 × 400 / 230 VAC

• Frekvencija: 50 Hz

• Osigurač: 25 A

• Dovodni kabel: 6 mm²

Pneumatika

• Radni tlak: 6–10 bara

• Priključak za zrak: Ø14 utični priključak

• Kvaliteta zraka: Suh i bez ulja

Dimenzije

• Visina stroja ASIC Roboter uklj. signalni toranj: 2720 mm

Težina

• Otprilike 2100 kg

Uvjeti okoline

• Temperatura okoline: +5 °C do +40 °C

• Relativna vlažnost: 45–85% bez kondenzacije

Emisija buke

• Prosječna razina buke: 75 dB(A)
