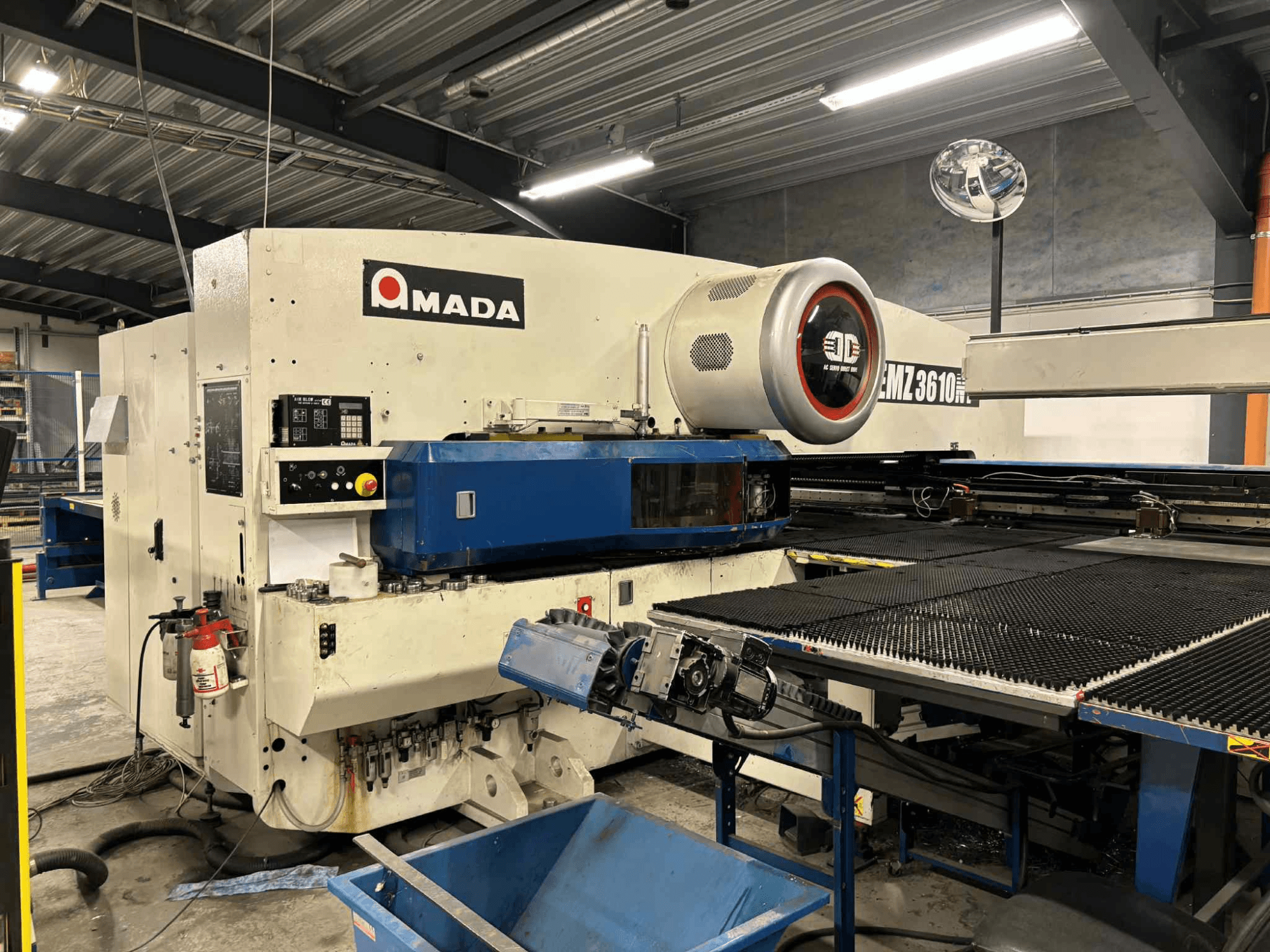

AMADA - EMZ 3610 NTNO-PUN-AMA-2011-00001

• Radno područje s premještanjem: 5000 x 1525 mm

• Maks. debljina lima: 4,5 mm (meki čelik)

• Brzina pomicanja X/Y: 100 / 80 m/min (128 m/min simultano)

• Tolerancija pozicioniranja: +/- 0,1 mm

• Z-kupolske stanice: 45

• Stanice s automatskim indeksiranjem: 4 (2 x B, 2 x C)

• Brzina pomicanja kupole: 30 1/min

• Maks. broj udaraca: 1000/min

• Okvir stroja: Okvir mosta

• Pogon za probijanje: Servo-električni dvostruki pogon

• Pogoni (kupola + stol): AC-Servo motori

• Stezaljke: Pneumatske

• Električni priključak: 400V / 50Hz

• Potrošnja električne energije: 1 kW – 7 kW

• Potrošnja zraka (stroj): 250 l/min

• Potrošnja zraka (Air Jet Vakuum): 250 l/min

Dodatna oprema

• Utovarna jedinica: Utovarivač L III 300

  • Minimalna veličina lista: 1000 x 300 mm

  • Maks. veličina lista: 3000 x 1500 mm

  • Debljina materijala: 0,5 – 8,0 mm

  • Maks. težina utovara: 300 kg

  • Maks. visina slaganja: 300 mm

  • Maks. težina palete: 4000 kg (2x2000 kg)

  • Maks. brzina pomicanja (pomicanje): 70 m/min

  • Broj vakuumskih čašica: 34 komada

  • Dvostruka kontrola lima: Da, s detektorom debljine lima

  • Potrošnja zraka: 510 l/min, ulazni tlak 6 bara

  • Električni priključak: 400 V

• Istovarna jedinica s alatom za uklanjanje dijelova: PR 3 UL 300 P

  • Veličina dijela min./maks.: 150 x 150 mm / 2500 x 1000 mm

  • Debljina lima: 0,5 – 3,0 mm (4 mm za EM-seriju)

  • Maks. težina dijela: 50 kg

  • Dimenzije skladišnog stola: 3400 x 1400 mm

  • Maks. veličina dijela za istovarne stezaljke: 3000 x 1500 mm

  • Maks. visina slaganja kosturnog stola: 450 mm

  • Maks. težina skeletnog stola: 2000 kg

  • Maks. visina slaganja na stolu: 450 mm

  • Maks. težina stola za odlaganje: 4000 kg

  • Maks. brzina posmaka u smjeru X/Y: 180 / 90 m/min

  • Potrošnja zraka: 1000 l/min, ulazni tlak 6 bara

  • Električni priključak: 400 V
