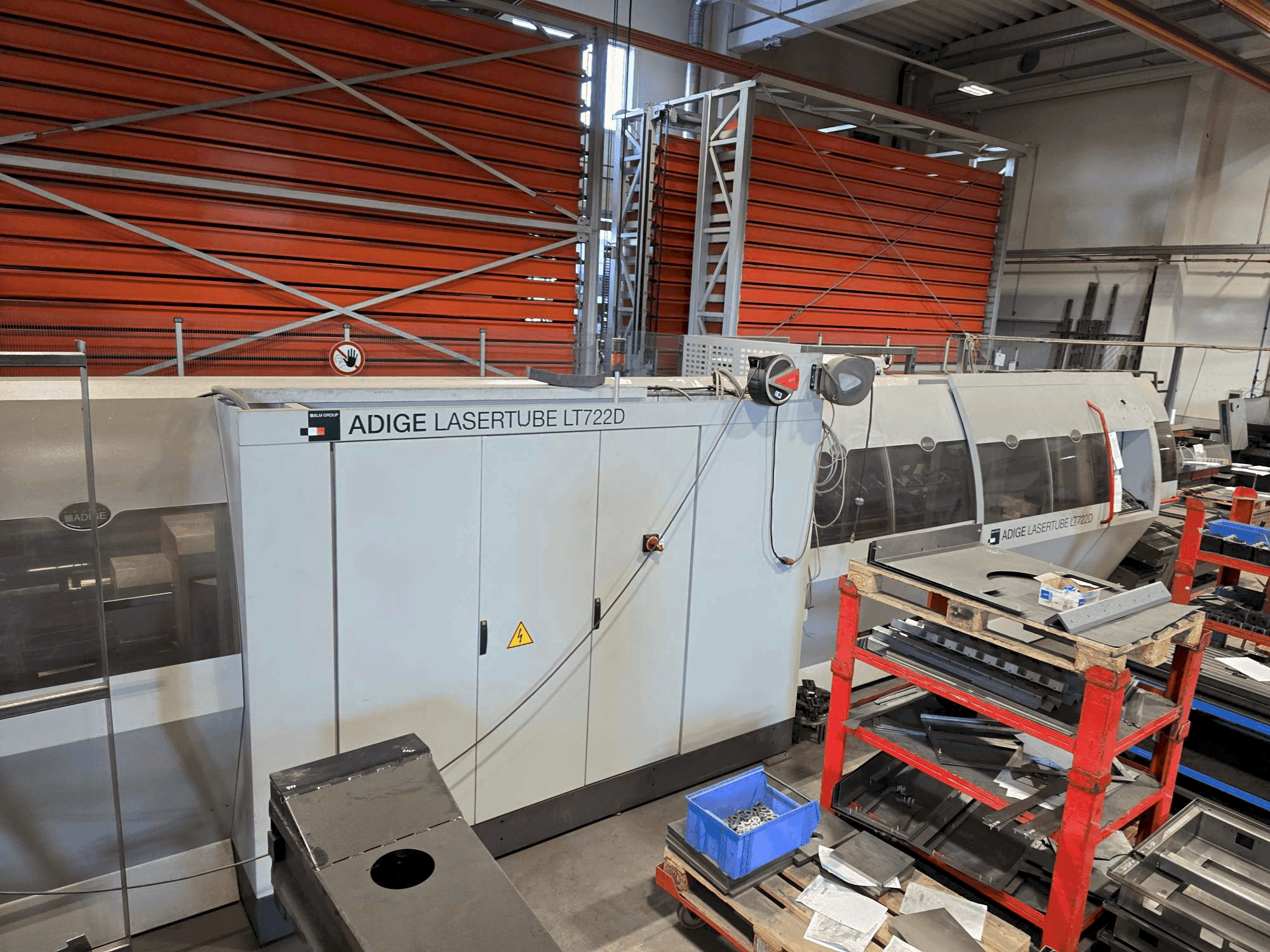

ADIGE - LASERTUBE LT722DDE-CUT-ADI-2021-00001

• Poluzatvoreni, difuzijski hlađeni CO2 laserski izvor Rofin DC 025 Compact. Nazivna snaga: 2500 W.

• Glavni modul sustava za automatsko istovarivanje s jednoosnim CNC upravljanim nosačem za cijev koja se obrađuje

• Programski kontrolirano istovarivanje

• Modul za proširenje automatskog sustava za istovar za duljine dijelova do 4500 mm

• Sortiranje dobrih dijelova naprijed (strana stola) i straga (strana utovarivača)

• Sortiranje izrezanih komada i ostataka u kasetu

• Pogodno za obradu otvorenih profila (ravnih, L, C i U-profila)

• Specifični mehanički uređaji i modifikacije procesa za otvorene profile

• Pogodno za obradu cijevi od mekog čelika ili nehrđajućeg čelika

• Dimenzije okrugle cijevi: Ø 12–140 mm

• Dimenzije kvadratne cijevi: 12 x 12 mm do 120 x 120 mm

• Dimenzije pravokutne/plosko-ovalne cijevi: stranica 10 mm do maksimalno 140 mm

• Maksimalna bočna razlika za pravokutne/ravne ovalne cijevi: 110 mm

• Omotač obratka: upisan u krug Ø 170 mm

• Maksimalna težina cijevi: 15 kg/m; ukupno maksimalno 100 kg

• Značajke opreme i uređaja za istovar

  • Oprema za utovarivač snopova od 6,5 m za cijevi s osjetljivim površinama: Gumena obloga lanaca za dovod materijala. Plastična obloga za utovar cijevi i držanje dijelova do odvajanja.

  • Glavni modul automatskog uređaja za istovar, s: 1-CNC-osnim upravljanim nosačem za cijev/cijev koja se obrađuje. Programski kontroliranim istovarom.

  • Modul za proširenje automatskog istovarnog uređaja za djelomične duljine do 4500 mm, s: Sortiranjem dobrih dijelova: Naprijed (strana konzole), od 250 mm do 4500 mm. Stražnje (strana utovarivača) do 4000 mm. Sortiranjem krajeva usjeva i ostataka duljina ispod 250 mm u kasetu.

  Specifikacije cijevi/cijevi

  • Okrugle cijevi: Promjer od 12 mm do 140 mm.

  • Kvadratne cijevi: 12 x 12 mm do 120 x 120 mm.

  • Pravokutne/ravne ovalne cijevi: $\text{10 mm}$ stranicom prema gore do maks. $\text{140 mm}$ stranice. Maksimalna razlika stranica: $\text{110 mm}$. Moraju se moći upisati u krug promjera $\text{170 mm}$.

  • Maksimalna težina cijevi/cijevi: 15 kg/m (maksimalno ukupno 100 kg).

Dodatna oprema

• PRECITEC AK-HP univerzalni držač rezne glave za beskontaktnu kontrolu udaljenosti

• Kapacitivni senzor udaljenosti s ojačanim keramičkim dijelom

• Otpornost na tlak do 25 bara

• Mješovito hlađenje (voda i suhi zrak) za držač leće/gornje područje leće

• Hlađenje keramičkog dijela i mlaznice suhim zrakom

• Automatski utovarivač snopova cijevi za početne duljine između 3200 i 6500 mm

• Mogućnost utovara mostnom dizalicom

• Specijalna oprema za utovar i dizanje kvadratnih, pravokutnih i ravno-ovalnih cijevi

• Razdvajanje cijevi sa stanicom za mjerenje duljine

• Oprema za utovarivač snopova od 6500 mm za cijevi s osjetljivim površinama

• Uključen softver za gniježđenje Artube-a
